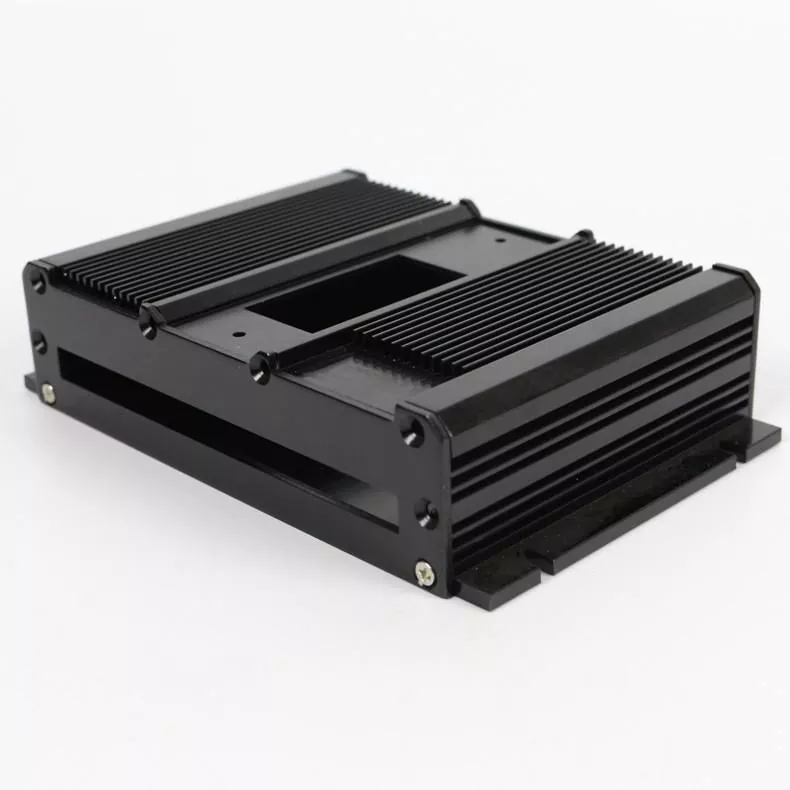

In che modo un alloggiamento in alluminio lavorato a CNC con scanalature e ritagli può migliorare la precisione, l'adattamento e le prestazioni del prodotto

Quando l'apparecchiatura richiede un posizionamento accurato dei componenti, caratteristiche di montaggio personalizzate e un design strutturale affidabile, aAlloggiamento in alluminio lavorato a CNC con scanalature e ritaglioffre una soluzione pratica di produzione.BoyuanHardware produce alloggiamenti in alluminio personalizzati in base ai disegni e ai requisiti strutturali del cliente, utilizzando la fresatura CNC a 3 assi per produrre scanalature accessibili, aree incassate, superfici a gradini, fori e ritagli per apparecchiature elettroniche e assemblaggi industriali.

Un alloggiamento in alluminio lavorato a CNC è più di un guscio protettivo. Le sue scanalature, fessure, rientranze e aperture posizionate con precisione possono aiutare ad accogliere componenti interni, supportare l'assemblaggio e migliorare l'integrazione con le strutture circostanti. Questo articolo spiega le principali caratteristiche di lavorazione, considerazioni sui materiali, requisiti di progettazione, processo di produzione e controlli di qualità che gli acquirenti dovrebbero valutare prima di ordinare un alloggiamento in alluminio personalizzato. Descrive inoltre come la revisione dei disegni aiuta i produttori a valutare la fattibilità, i costi e l'efficienza della produzione.

Sommario

1. Cos'è un alloggiamento in alluminio lavorato a CNC con scanalature e ritagli?
2. Quali caratteristiche di lavorazione contano di più?
3. Quali sono i principali vantaggi?
4. Come dovresti selezionare il materiale in alluminio?
5. Come viene prodotto un alloggiamento in alluminio personalizzato?
6. Quali dettagli di progettazione dovrebbero specificare gli acquirenti?
7. Dove vengono comunemente utilizzati questi alloggiamenti?
8. Come si confronta la lavorazione CNC con altri metodi?
9. Come si può valutare la qualità della produzione?
10. Domande frequenti
11. Come puoi avviare il tuo progetto abitativo personalizzato?

1. Cos'è un alloggiamento in alluminio lavorato a CNC con scanalature e ritagli?

Un alloggiamento in alluminio lavorato a CNC con scanalature e ritagli è un componente in alluminio personalizzato prodotto tramite lavorazione controllata da computer. Sulla base di un modello CAD o di un disegno tecnico, gli utensili da taglio rimuovono il materiale da un pezzo di alluminio per creare il profilo esterno, le rientranze interne, le fessure, i fori di montaggio e altre caratteristiche funzionali richiesti.

A differenza di un semplice involucro rettangolare, questo alloggiamento può incorporare diverse geometrie in un unico componente. Una scanalatura può posizionare una parte accoppiata, un'area incassata può fornire spazio per un assemblaggio interno e un ritaglio può ospitare un connettore, un cavo, un dispositivo di fissaggio o un'altra interfaccia.

Il prodotto Boyuan Hardware è progettato in base ai disegni del cliente e ai requisiti strutturali specificati. Il suo processo di fresatura CNC a 3 assi supporta una gamma di funzionalità quando la geometria, l'orientamento del pezzo e l'accessibilità dell'utensile sono adatti alla configurazione selezionata.

Per gli acquirenti, la considerazione essenziale è se ciascuna caratteristica lavorata serve a uno scopo meccanico o di assemblaggio definito. Una buona geometria migliora l'integrazione senza aggiungere inutili complessità di produzione.

2. Quali caratteristiche di lavorazione contano di più?

L'efficacia di un alloggiamento in alluminio personalizzato dipende dalla capacità delle sue caratteristiche individuali di supportare il design completo del prodotto. Ogni caratteristica dovrebbe essere definita dalle sue dimensioni, posizione e relazione con i componenti adiacenti.

Scanalature e asole

Scanalature e fessure possono aiutare a localizzare i componenti, guidare le parti accoppiate, fornire spazio o accogliere interfacce specifiche del progetto. La loro larghezza, profondità, lunghezza e posizione devono essere specificate chiaramente per garantire l'adattamento previsto.

Aree rientrate e tasche

Le rientranze creano spazio all'interno di un alloggiamento per componenti interni o caratteristiche strutturali. Le loro dimensioni devono tenere conto degli ingombri dei componenti, dello spessore delle pareti, dell'accesso agli strumenti e del materiale rimanente necessario per mantenere la rigidità.

Superfici a gradini

Diverse altezze di superficie possono stabilire livelli di montaggio, riferimenti di allineamento o spazio tra parti adiacenti. Queste superfici dovrebbero essere dimensionate da adeguati riferimenti di riferimento in modo che le loro relazioni rimangano coerenti durante l'assemblaggio.

Fori e ritagli personalizzati

Fori e ritagli possono ospitare elementi di fissaggio, connettori, cavi e altre interfacce. Le loro dimensioni, posizione e forma dovrebbero corrispondere ai componenti di accoppiamento rilevanti. I fori filettati richiedono inoltre specifiche di filettatura e profondità di impegno chiaramente definite.

• Specificare la larghezza, la profondità e la posizione della scanalatura.
• Identificare le superfici di montaggio critiche e i riferimenti di riferimento.
• Definire i diametri dei fori, la spaziatura e i dettagli della filettatura.
• Confermare che i recessi interni lascino materiale strutturale adeguato.
• Identificare separatamente le superfici cosmetiche e le interfacce funzionali.

3. Quali sono i principali vantaggi?

La lavorazione CNC personalizzata consente ai progettisti di integrare più dettagli funzionali in un alloggiamento anziché fare affidamento su un profilo di base che richiede ampie modifiche secondarie.

Integrazione dei componenti più precisa

Una volta stabilite le dimensioni critiche nel disegno tecnico, le caratteristiche lavorate possono essere posizionate per adattarsi all'assemblaggio previsto. Ciò aiuta a ridurre i problemi di montaggio evitabili e supporta l'installazione ripetibile.

Maggiore flessibilità di progettazione

Scanalature, tasche, superfici a gradini e ritagli personalizzati possono essere adattati a una specifica configurazione di prodotto. Questa flessibilità è utile per attrezzature specializzate, prototipi e progetti con requisiti meccanici mutevoli.

Design strutturale leggero

L'alluminio fornisce un'utile combinazione di densità relativamente bassa, lavorabilità e prestazioni strutturali. Gli incavi progettati correttamente possono rimuovere il materiale non necessario preservando la resistenza richiesta per l'applicazione prevista.

Coerenza funzionale e visiva

La lavorazione controllata può produrre bordi definiti, layout di caratteristiche uniformi e geometria della superficie coerente. Una finitura adeguata può supportare ulteriormente l'aspetto e i requisiti ambientali del prodotto finale.

Questi vantaggi dipendono dalla lega, dalla geometria del pezzo, dalle tolleranze, dall'impostazione della lavorazione e dal metodo di ispezione. Le prestazioni dovrebbero quindi essere valutate rispetto all'applicazione reale piuttosto che desunte dal solo processo di produzione.

4. Come dovresti selezionare il materiale in alluminio?

La selezione del materiale influisce sulla lavorabilità, sulle proprietà meccaniche, sul comportamento alla corrosione, sulla finitura superficiale e sul costo complessivo. Il grado appropriato dipende dalle condizioni di carico dell'alloggiamento, dall'ambiente operativo e dai requisiti funzionali.

Le comuni leghe tecniche come la 6061 sono spesso prese in considerazione per gli alloggiamenti lavorati a causa del loro equilibrio tra lavorabilità e proprietà meccaniche. Tuttavia, la lega e lo stato d'animo specifici dovrebbero essere confermati con il produttore piuttosto che presupposti per ogni progetto.

Per ulteriori informazioni, gli acquirenti possono consultare il sito Web di produzione dell'alluminio di Boyuan e i dettagli del prodotto relativo all'alloggiamento lavorato a CNC.

5. Come viene prodotto un alloggiamento in alluminio personalizzato?

Un flusso di lavoro di produzione affidabile inizia con la revisione del progetto e continua attraverso la lavorazione, la finitura e la verifica dimensionale. La sequenza esatta dipende dalla geometria del pezzo e dalle specifiche concordate.

1. Disegno e revisione del modello:Il produttore esamina il modello CAD, le dimensioni, le tolleranze, le superfici critiche e l'assemblaggio previsto.
2. Conferma materiale:La lega di alluminio richiesta e le condizioni del materiale vengono concordate prima della produzione.
3. Preparazione del pezzo:Il grezzo viene selezionato e fissato in un'attrezzatura adatta alle lavorazioni previste.
4. Fresatura CNC:Scanalature, rientranze, profili, gradini e ritagli accessibili vengono lavorati secondo il progetto approvato.
5. Operazioni aggiuntive:Foratura, maschiatura, sbavatura o altre operazioni specificate vengono completate dove richiesto.
6. Finitura superficiale:Eventuali trattamenti concordati vengono applicati tenendo conto degli effetti dimensionali e funzionali delle superfici.
7. Ispezione:Le quote critiche, le posizioni delle caratteristiche, le filettature e le condizioni della superficie vengono verificate rispetto al disegno.

Per la lavorazione a 3 assi, l'accesso all'utensile e l'orientamento del pezzo sono particolarmente importanti. Alcune funzionalità complesse potrebbero richiedere il riposizionamento della parte o la modifica della configurazione. L'esame di questi requisiti prima della produzione aiuta a identificare possibili aggiustamenti di progettazione ed evitare fasi di lavorazione non necessarie.

6. Quali dettagli di progettazione dovrebbero specificare gli acquirenti?

Un disegno completo aiuta il produttore a capire cosa deve essere prodotto e quali dimensioni contano di più. Requisiti ambigui possono portare a ulteriori chiarimenti, rielaborazioni evitabili o ritardi.

Prima di richiedere un preventivo, preparare le seguenti informazioni:

• Modello CAD 3D:Fornire un file adatto, come STEP, quando disponibile.
• Disegno tecnico quotato:Includere quote complessive, posizioni delle caratteristiche, tolleranze e riferimenti di riferimento.
• Specifiche di scanalatura e rientranza:Definire larghezze, profondità, lunghezze e le relative funzioni previste.
• Dettagli foro e filettatura:Identificare diametri, standard di filettatura, profondità e requisiti di posizionamento.
• Requisiti materiali:Indicare la lega preferita o chiedere al produttore di consigliare un'opzione appropriata.
• Trattamento superficiale:Specificare la finitura, l'aspetto e le eventuali superfici richieste che devono rimanere non trattate.
• Quantità dell'ordine:Fornire prototipo, campione e quantità di produzione previste, ove pertinente.
• Aspettative di ispezione:Identificare le dimensioni critiche per il funzionamento e l'eventuale documentazione di ispezione richiesta.

È anche importante evitare di applicare tolleranze inutilmente strette a ogni dimensione. Concentrare requisiti più severi su interfacce critiche, superfici di accoppiamento e localizzazione delle caratteristiche può aiutare a bilanciare prestazioni funzionali e costi di produzione.

7. Dove vengono comunemente utilizzati questi alloggiamenti?

Un alloggiamento in alluminio lavorato a CNC con scanalature e ritagli può supportare una varietà di applicazioni in cui la geometria personalizzata e l'integrazione dei componenti sono importanti.

• Apparecchiature elettroniche:Alloggiamenti e componenti strutturali con aperture, punti di montaggio o spazi interni definiti.
• Macchinari industriali:Componenti personalizzati che collegano, individuano o supportano assiemi meccanici.
• Sistemi di montaggio:Parti con asole, superfici a gradini e funzioni di posizionamento.
• Strumentazione:Alloggiamenti che richiedono interfacce di componenti specifiche e aperture accuratamente posizionate.
• Attrezzatura specializzata:Parti di volume ridotto o specifiche per l'applicazione che non si adattano alle dimensioni standard della custodia.

L'idoneità di qualsiasi alloggiamento dipende dalla progettazione completa, compresi i carichi strutturali, le condizioni termiche, i requisiti di tenuta e l'esposizione ambientale. Laddove è richiesta schermatura elettrica, protezione dall'ingresso o dissipazione del calore, queste funzioni devono essere progettate e verificate separatamente.

8. Come si confronta la lavorazione CNC con altri metodi?

La lavorazione CNC è particolarmente utile quando un componente richiede caratteristiche personalizzate, controllo dimensionale basato su disegno o flessibilità di progettazione. Altri processi di produzione possono essere più economici per diverse condizioni di produzione.

Il processo migliore dipende dal volume annuale, dalla geometria, dalle tolleranze, dal budget degli utensili e dai requisiti di consegna. Per gli alloggiamenti personalizzati con più caratteristiche lavorate, una revisione del disegno può aiutare a determinare se è più appropriata la lavorazione CNC o una combinazione di processi.

9. Come si può valutare la qualità della produzione?

La valutazione della qualità dovrebbe concentrarsi sul fatto che l'abitazione finita soddisfi i requisiti documentati. Un aspetto pulito è utile, ma non sostituisce la verifica dimensionale o i controlli funzionali.

Quando valuti un fornitore, considera questi punti di controllo:

• Conformità dimensionale:Verificare le profondità critiche della scanalatura, le dimensioni dei ritagli, le posizioni dei fori e le dimensioni complessive.
• Compatibilità dell'assieme:Controllare l'adattamento delle parti di accoppiamento, dei connettori, degli elementi di fissaggio e delle interfacce di montaggio, ove applicabile.
• Stato della superficie:Ispezionare eventuali sbavature, graffi, segni di utensili e altri difetti rilevanti per le specifiche.
• Qualità del filo:Confermare la dimensione della filettatura, la profondità e l'usabilità rispetto al disegno tecnico.
• Materiale e finitura:Verificare che sia stata fornita la lega e il trattamento superficiale concordati.
• Documentazione:Concordare in anticipo rapporti dimensionali, registrazioni dei materiali o altri documenti di ispezione necessari per l'accettazione.

Per gli ordini ripetuti, criteri di accettazione chiari e revisioni controllate dei disegni aiutano a mantenere la coerenza tra i lotti di produzione. I fornitori dovrebbero inoltre essere informati di eventuali modifiche alla destinazione d'uso del prodotto che potrebbero influenzare i requisiti di lavorazione o ispezione.

10. Domande frequenti

1. Boyuan può produrre un alloggiamento in alluminio lavorato a CNC con scanalature e ritagli su un disegno personalizzato?

SÌ. Boyuan Hardware accetta requisiti di alloggiamento personalizzati in base ai disegni del cliente e alle esigenze strutturali specificate. La fattibilità della produzione dipende dalla geometria della parte, dalle caratteristiche richieste e dalla configurazione di lavorazione disponibile.

2. È possibile realizzare scanalature e rientranze con la fresatura CNC a 3 assi?

Sì, a condizione che le funzionalità siano accessibili agli utensili da taglio e adatte alla configurazione selezionata. Le funzionalità di difficile accesso potrebbero richiedere il riposizionamento, configurazioni aggiuntive o modifiche alla progettazione.

3. Quali informazioni devo fornire per un preventivo?

Fornire un disegno quotato o un modello CAD 3D, i requisiti dei materiali, le tolleranze critiche, la finitura superficiale, la quantità dell'ordine ed eventuali requisiti di ispezione speciali. Questi dettagli aiutano il produttore a valutare la fattibilità e a preparare un preventivo più pertinente.

4. L'alloggiamento può includere fori, fessure e superfici a gradini in un unico componente?

Queste caratteristiche possono spesso essere combinate in un unico design. La loro compatibilità dipende dall'accessibilità dell'utensile, dallo spessore della parete, dal posizionamento del pezzo e dalla sequenza di lavorazione complessiva.

5. Come posso ridurre il costo di una custodia in alluminio personalizzata?

Utilizzare dimensioni pratiche delle caratteristiche, evitare tasche inutilmente profonde o strette, standardizzare le specifiche di fori e filettature ove possibile e applicare tolleranze strette solo dove la funzione le richiede. La revisione anticipata dei disegni può identificare opportunità per semplificare la lavorazione.

6. Una particolare lega di alluminio è adatta ad ogni applicazione abitativa?

No. La scelta della lega dipende dalla resistenza, dalla lavorabilità, dall'esposizione alla corrosione, dalle condizioni operative e dai requisiti di finitura. Confermare la qualità del materiale con il produttore prima della produzione.

7. Come posso verificare che il pezzo finito soddisfi i miei requisiti?

Definire criteri di accettazione misurabili nel disegno tecnico e concordare metodi di ispezione prima della produzione. Le dimensioni critiche, le posizioni delle caratteristiche, i thread e le interfacce di accoppiamento dovrebbero ricevere particolare attenzione.

11. Come puoi avviare il tuo progetto di edilizia personalizzata?

Un alloggiamento in alluminio lavorato a CNC ben progettato con scanalature e ritagli combina la geometria funzionale con la producibilità pratica. Definendo lo scopo di ciascuna scanalatura, rientranza, foro e ritaglio, gli acquirenti possono migliorare la compatibilità dell'assieme, chiarire le aspettative di qualità e prendere decisioni più informate sui costi di produzione.

Boyuan Hardware fornisce soluzioni personalizzate di alloggiamenti in alluminio lavorati a CNC in base ai disegni del cliente e ai requisiti strutturali. Che tu stia sviluppando un nuovo componente elettronico, perfezionando un assemblaggio industriale o acquistando una parte di montaggio specializzata, una comunicazione tempestiva può aiutare a stabilire il giusto approccio alla produzione. Esamina le specifiche del prodotto e i dettagli di personalizzazione, prepara i tuoi disegni econtattaciper discutere i requisiti del tuo progetto e richiedere un preventivo.
