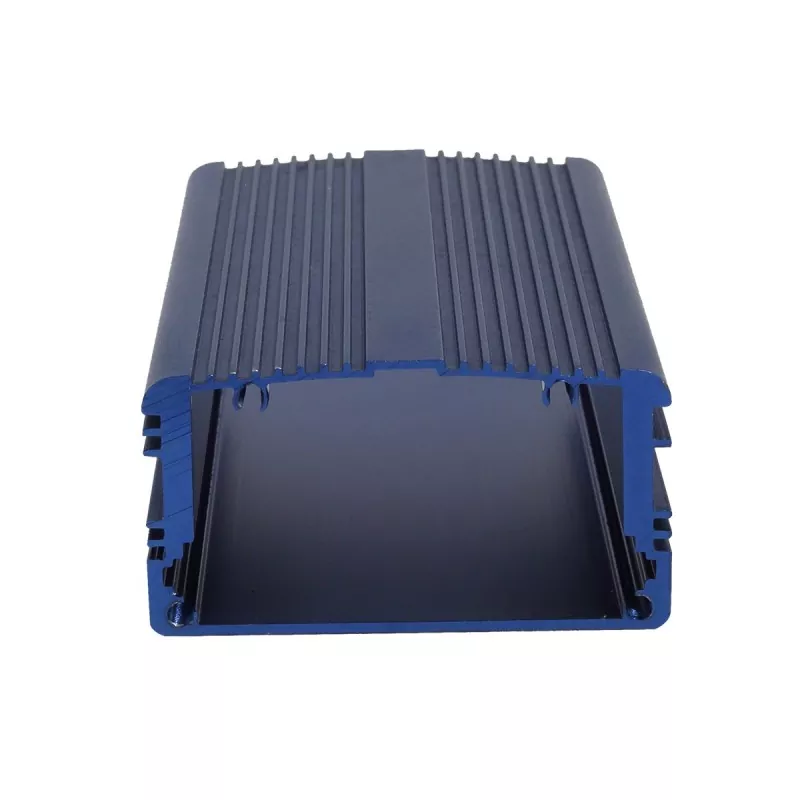

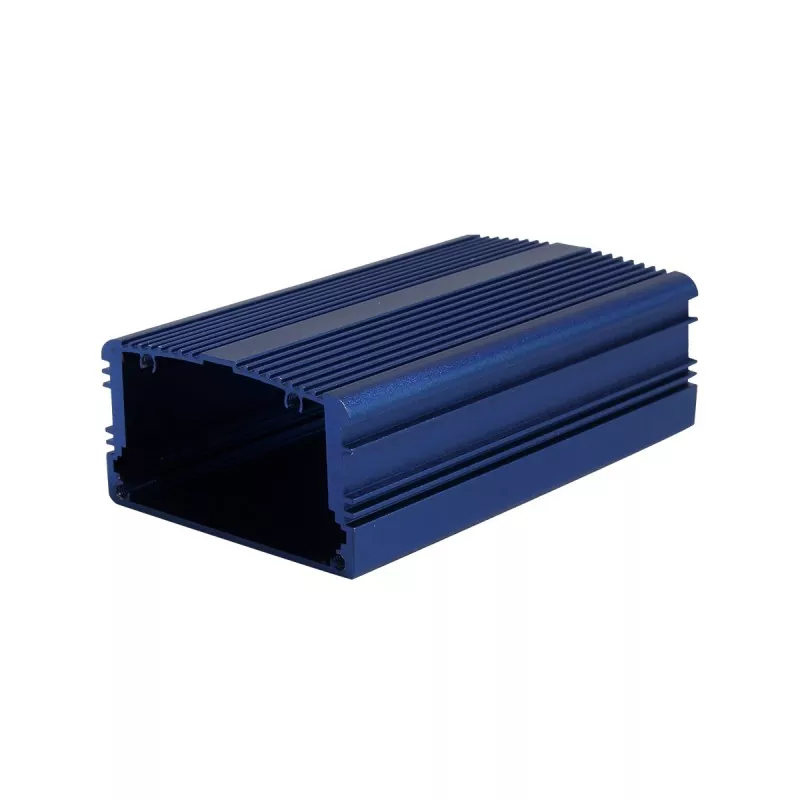

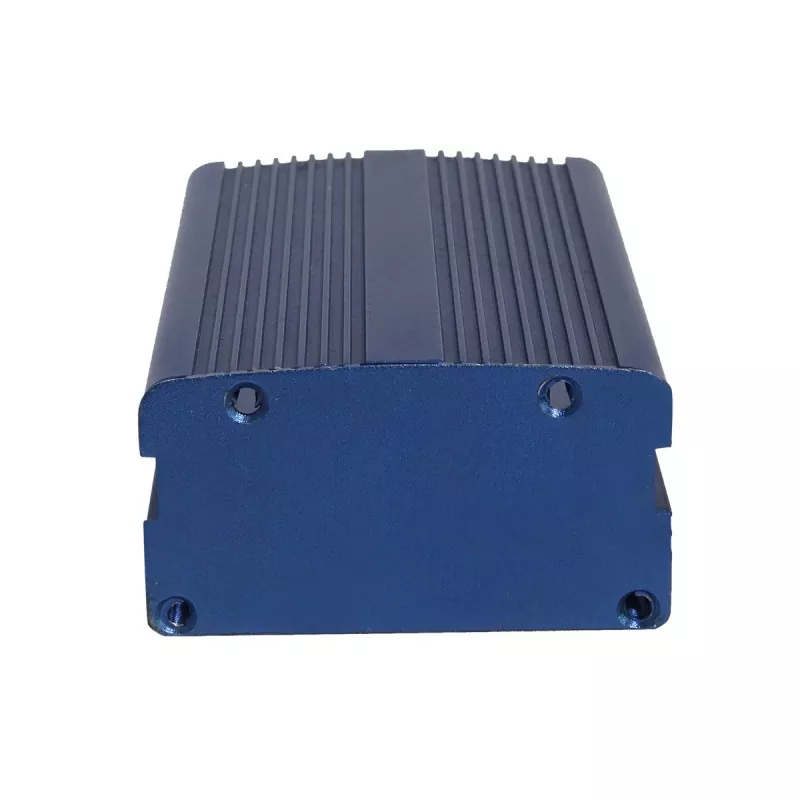

Alloggiamento della scatola di controllo industriale in alluminio da 60×33 mm

La larghezza di 60 mm offre ampio spazio per il layout del PCB, in grado di ospitare circuiti stampati di dimensioni maggiori e più interfacce disposte fianco a fianco; l'altezza di 33 mm offre uno spazio verticale interno sufficiente, in grado di ospitare componenti più alti (come condensatori elettrolitici con un'altezza di circa 30 mm, piccoli trasformatori, relè, dissipatori di calore medi, ecc.), supportando l'integrazione di sistemi circuitali più complessi.

L'alloggiamento della scatola di controllo industriale in alluminio da 60×33 mm è particolarmente adatto per l'uso in strumenti e misuratori, apparecchiature di comunicazione di potenza, apparecchiature di ingegneria metropolitana, apparecchiature mediche, sistemi di trasmissione pubblica, scatole di schermatura, custodie per alimentatori di veicoli, server video, piattaforme wireless, moduli GPS/GPRS, custodie per inverter, custodie anti-interferenza, gusci del dissipatore di calore della CPU, moduli di alimentazione, apparecchiature di controllo industriale e altri dispositivi elettronici di medie dimensioni con requisiti elevati di spazio interno.

Vantaggi del prodotto

01| Corpo largo 60×33 mm, design ad altezza media

La sezione trasversale da 60 mm di larghezza x 33 mm di altezza offre ampio spazio di imballaggio per apparecchiature elettroniche di medie dimensioni.

La larghezza di 60 mm è più ampia delle specifiche comuni di 52-58 mm, in grado di ospitare layout PCB più grandi e supportare più moduli funzionali affiancati e design dell'interfaccia, soddisfacendo i requisiti di layout di ingresso/uscita multicanale; l'altezza di 33 mm mantiene uno spessore moderato del dispositivo fornendo allo stesso tempo ampio spazio per il montaggio dei componenti: l'altezza di 33 mm può ospitare condensatori elettrolitici di circa 30 mm di altezza, piccoli trasformatori, relè e dissipatori di calore di media altezza, supportando le esigenze di integrazione di sistemi di circuiti relativamente complessi.

02| Struttura in estrusione di alluminio

Il corpo dell'involucro è formato da estrusione di profili in lega di alluminio. La dimensione della sezione trasversale dell'involucro di estrusione di alluminio è fissa, mentre la lunghezza può essere tagliata in base alle effettive esigenze del prodotto. Pertanto, la stessa custodia specifica può adattarsi a PCB e moduli elettronici di diverse lunghezze. Questa struttura è particolarmente adatta per prodotti elettronici che richiedono lo sviluppo in serie.

03| Adatto per il montaggio su PCB

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici. L'interno è dotato di serie di slot per schede di circuito e il PCB può essere inserito e fissato direttamente senza viti aggiuntive.

04| Supporto per la lavorazione personalizzata CNC

Il profilo standard è solo il punto di partenza. Boyuan Hardware può eseguire lavorazioni CNC sulla custodia in alluminio da 60×33 mm secondo i disegni del cliente, tra cui:

• Aperture di interfaccia (USB, RJ45, connettori aeronautici, interfacce BNC, interfacce di alimentazione, interfacce antenna SMA, ecc.)
• Fori per viti e fori di posizionamento
• Fori filettati e fori svasati
• Fessure di dissipazione del calore e fori di ventilazione
• Aperture delle finestre sullo schermo
• Asole per bottoni e fori per interruttori
• Fori di montaggio e fori di montaggio a parete
• Scanalature e gradini
• Smussatura
• Altre strutture personalizzate

05| Lunghezza personalizzabile in base al prodotto

60×33 mm è la specifica della sezione trasversale della custodia e la lunghezza del prodotto può essere tagliata in base alle dimensioni effettive dell'apparecchiatura. La lunghezza lavorabile specifica viene confermata in base ai requisiti del materiale, del trattamento superficiale e del prodotto.

06| Prestazioni efficienti di dissipazione del calore

La lega di alluminio ha un'eccellente conduttività termica (conduttività termica di circa 200 W/(m·K)). In combinazione con il design wide-body da 60 mm e l'ampia area dell'involucro, può aiutare efficacemente i dispositivi di alimentazione interni a dissipare il calore. Per le apparecchiature con elevata generazione di calore, come moduli di potenza e inverter, l'involucro in alluminio stesso costituisce un efficiente dissipatore di calore.

07| Eccellenti prestazioni di schermatura elettromagnetica

La custodia in alluminio da 60×33 mm può fungere da buona soluzione di schermatura elettromagnetica. Il materiale stesso in lega di alluminio ha buone prestazioni di schermatura elettromagnetica e, combinato con l'ampio spazio interno di 33 mm, può prevenire efficacemente le interferenze elettromagnetiche, adatto per la protezione dell'imballaggio di circuiti di precisione e moduli ad alta frequenza.

08| La custodia in metallo combina struttura e aspetto

La lega di alluminio è leggera e ha buone prestazioni strutturali, pur mantenendo una struttura metallica naturale. Attraverso trattamenti superficiali come spazzolatura, sabbiatura e anodizzazione, è possibile ottenere diversi effetti estetici, conferendo alle apparecchiature elettroniche un aspetto del prodotto più professionale.

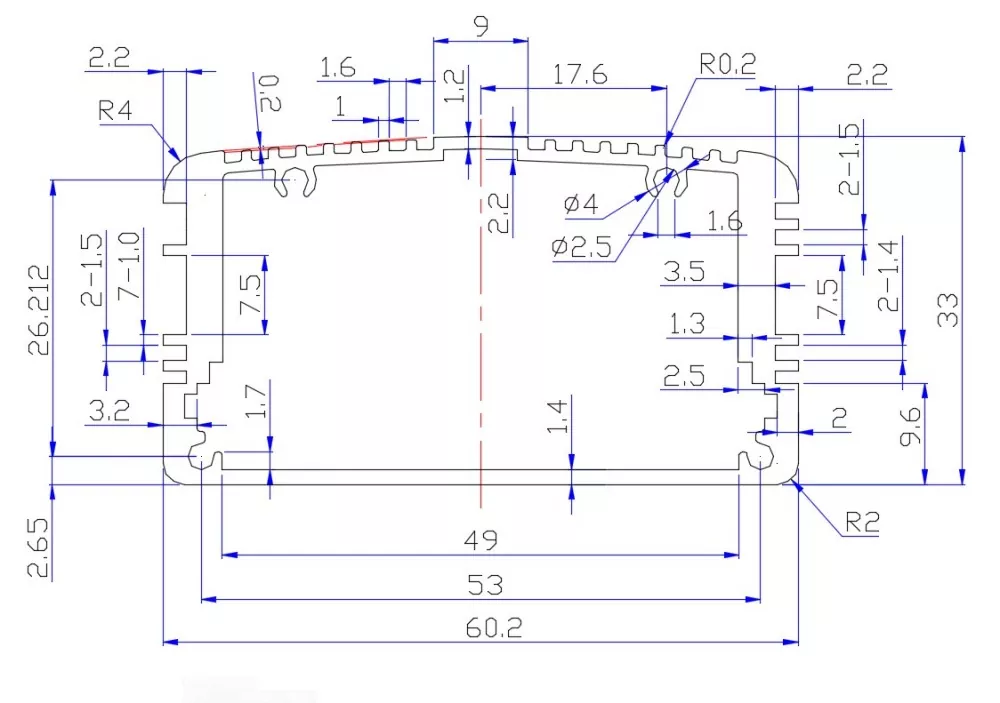

Specifiche tecniche

Nota: I gradi specifici dei materiali, lo spessore delle pareti, gli intervalli di lunghezza, le tolleranze dimensionali e i colori del trattamento superficiale saranno soggetti ai disegni effettivi del prodotto e ai requisiti dell'ordine.

Per quali prodotti è adatto il contenitore in alluminio da 60×33 mm?

60×33 mm appartiene alla categoria dei contenitori in alluminio di media altezza e corpo largo: la larghezza di 60 mm può ospitare PCB più grandi e più moduli funzionali affiancati; l'altezza di 33 mm offre ampio spazio verticale interno per componenti più alti e dissipatori di calore di medie dimensioni. Questa specifica è ampiamente utilizzata in strumenti e contatori, comunicazioni elettriche, ingegneria della metropolitana, apparecchiature mediche, sistemi di diffusione sonora e altri settori.

1. Strumenti, misuratori e apparecchiature di misurazione

60×33 mm è una soluzione di imballaggio ideale per strumenti e misuratori:

• Custodie per strumenti e misuratori
• Strumenti di acquisizione dati
• Involucri del generatore di segnale
• Analizzatori di potenza
• Apparecchiature di prova
• Strumenti di misura di precisione
• Apparecchiature elettroniche per test

Perché il formato 60×33mm è adatto per strumenti e misuratori? Strumenti e misuratori di solito necessitano di un layout PCB più ampio per ospitare circuiti di elaborazione del segnale e interfacce multiple. La larghezza di 60 mm offre ampio spazio di montaggio e l'altezza di 33 mm può ospitare trasformatori, relè e componenti di media altezza. La custodia in lega di alluminio fornisce una buona protezione per strumenti e misuratori, riducendo l'impatto di fattori ambientali esterni non necessari e prolungandone così la durata.

2. Apparecchiature per le comunicazioni di potenza

• Moduli di comunicazione di potenza
• Apparecchiature di comunicazione per l'ingegneria della metropolitana
• Moduli di conversione del segnale
• Apparecchiature della stazione base di comunicazione
• Moduli di trasmissione dati
• Server video

Perché il formato 60×33 mm è adatto per la comunicazione di potenza? Le apparecchiature di comunicazione di potenza necessitano di un layout PCB più ampio per ospitare più interfacce di comunicazione e circuiti di elaborazione. La larghezza di 60 mm supporta più interfacce affiancate e l'altezza di 33 mm può ospitare l'installazione impilata di moduli di alimentazione e moduli di comunicazione.

3. Moduli GPS/GPRS e apparecchiature di localizzazione

• Contenitori per moduli GPS/GPRS
• Localizzatori GPS per veicoli
• Dispositivi per il posizionamento e il tracciamento degli asset
• Moduli di posizionamento esterno
• Terminali della piattaforma wireless

Perché il formato 60×33 mm è adatto ai moduli GPS? I dispositivi di localizzazione GPS necessitano di un layout PCB più ampio per ospitare moduli GPS, moduli di comunicazione, antenne e batterie. La larghezza di 60 mm offre ampio spazio di montaggio e l'altezza di 33 mm può ospitare batterie di capacità maggiore o circuiti più complessi.

4. Moduli di potenza

• Moduli di alimentazione switching
• Contenitori per alimentazione di veicoli
• Contenitori per inverter
• Alloggiamenti in alluminio del raddrizzatore
• Moduli convertitori DC-DC
• Alimentatori per comunicazioni
• Alimentatori AC/DC, alimentatori stabilizzati

Perché il formato 60×33 mm è adatto ai moduli di potenza? I moduli di potenza solitamente devono ospitare componenti come condensatori elettrolitici (l'altezza può raggiungere i 30 mm), piccoli trasformatori e dissipatori di calore. L'altezza di 33 mm offre ampio spazio di montaggio e la larghezza di 60 mm può ospitare layout PCB ampi.

5. Scatole schermanti e applicazioni anti-interferenza

La custodia in alluminio da 60×33 mm può fungere da eccellente soluzione di schermatura elettromagnetica:

• Scatole di schermatura elettronica
• Involucri di dispositivi antidisturbo
• Schermatura dei moduli ad alta frequenza
• Scatole di protezione dei circuiti di precisione
• Alloggiamenti del dissipatore di calore della CPU

6. Attrezzature mediche

• Contenitori per apparecchiature mediche
• Moduli di prova
• Moduli apparecchiature di monitoraggio
• Strumenti medici portatili

7. Moduli di controllo e automazione industriale

• Controllori industriali
• Moduli controllore logico programmabile (PLC).
• Moduli di controllo del movimento
• Moduli di azionamento del motore
• Moduli di espansione I/O
• Apparecchiature di controllo dell'automazione

8. Diffusione sonora e apparecchiature audio

• Apparecchiature per sistemi di diffusione sonora
• Circuiti amplificatori
• Apparecchiature audio

Articolo di personalizzazione

Trattamento superficiale

Anodizzazione

L'anodizzazione è uno dei metodi di trattamento superficiale comunemente utilizzati per gli involucri in alluminio. Può modificare l'aspetto e le proprietà superficiali della superficie dell'alluminio e ottenere diversi effetti cromatici.

Sabbiatura

La sabbiatura può formare una struttura opaca uniforme sulla superficie dell'alluminio, adatta per apparecchiature elettroniche industriali e custodie per strumenti.

Spazzolatura

La spazzolatura può formare strutture metalliche regolari, consentendo al prodotto di mantenere un'evidente struttura metallica in lega di alluminio.

Incisione laser

Sulla superficie della custodia in alluminio 60×33 mm è possibile lavorare quanto segue:

• Logo
• Modello del prodotto
• Identificazione dell'interfaccia
• Numero del prodotto
• Testo e modelli

Stampa serigrafica

Adatto per la lavorazione di loghi multicolori, testo e identificazione di funzioni.

Perché scegliere l'hardware Boyuan?

Per i produttori di apparecchiature elettroniche, ciò che conta di più è se il fornitore può completare lavorazioni di supporto quali lunghezza, piastre terminali, aperture di interfaccia, finestre dello schermo, fori di montaggio, strutture di dissipazione del calore, strutture PCB, trattamento superficiale e loghi in base al prodotto reale.

Boyuan Hardware si concentra sul settore delle custodie in alluminio e dei telai in alluminio da oltre 20 anni, con circa 10.000 metri quadrati di spazio produttivo, fornendo lavorazione personalizzata di custodie in alluminio.

Dal profilo in alluminio standard da 60×33 mm all'involucro elettronico finito lavorato a CNC, possiamo lavorare in base alle esigenze del prodotto del cliente.

Se stai cercando un alloggiamento per scatola di controllo industriale in alluminio da 60×33 mm, puoi inviare le dimensioni del PCB, i disegni del prodotto o i modelli 3D. Possiamo confermare le specifiche, il metodo di lavorazione e il piano di personalizzazione in base alla struttura del prodotto.

Spettacolo laboratorio

Domande frequenti

1. Per quali prodotti è adatto il contenitore in alluminio 60×33 mm?

60×33 mm appartiene alla categoria dei contenitori in alluminio di media altezza a corpo largo. Le applicazioni principali includono strumenti e misuratori, apparecchiature di comunicazione di potenza, apparecchiature tecniche della metropolitana, apparecchiature mediche, sistemi di comunicazione al pubblico, scatole di schermatura, involucri di alimentazione per veicoli, server video, piattaforme wireless, moduli GPS/GPRS, involucri di inverter, involucri di dispositivi anti-interferenza, alloggiamenti di dissipatori di calore della CPU, moduli di alimentazione, apparecchiature di controllo industriale, ecc. La larghezza di 60 mm offre ampio spazio per il layout PCB e l'altezza di 33 mm può ospitare componenti più alti.

2. La lunghezza della custodia è 60×33 mm?

N. 60×33 mm si riferisce alla dimensione della sezione trasversale dell'involucro (larghezza × altezza). La lunghezza del prodotto può essere tagliata in base all'attrezzatura effettiva e alla lunghezza del PCB.

3. È possibile personalizzare la lunghezza della custodia in alluminio da 60×33 mm?

SÌ. La lunghezza dell'involucro in estrusione di alluminio può essere tagliata in base ai requisiti del prodotto. La lunghezza specifica deve essere confermata in combinazione con il materiale, il trattamento superficiale e la struttura del prodotto.

4. L'altezza di 33 mm può ospitare condensatori elettrolitici?

SÌ. I comuni condensatori elettrolitici sono generalmente alti 25-30 mm e l'altezza interna di 33 mm può accoglierli completamente. È necessaria una conferma specifica in base alle dimensioni del componente.

5. L'altezza di 33 mm può ospitare un trasformatore?

SÌ. L'altezza di 33 mm può ospitare piccoli trasformatori, relè e altri componenti più alti. È necessaria una conferma specifica in base alle dimensioni del trasformatore.

6. Il formato 60×33mm è adatto per schermare le scatole?

Molto adatto. Il materiale stesso in lega di alluminio ha buone prestazioni di schermatura elettromagnetica e l'ampio spazio interno da 33 mm può ospitare sistemi di circuiti complessi, prevenendo efficacemente le interferenze elettromagnetiche.

7. Il formato 60×33mm è adatto per i moduli di potenza?

Molto adatto. I moduli di potenza solitamente devono ospitare componenti come condensatori elettrolitici e trasformatori. L'altezza di 33 mm offre ampio spazio di montaggio e la larghezza di 60 mm può ospitare layout PCB ampi.

8. È possibile realizzare fori per la dissipazione del calore sulla custodia in alluminio?

SÌ. Boyuan Hardware può realizzare fessure di dissipazione del calore, fori di ventilazione e altre strutture di dissipazione del calore in base ai disegni del cliente per aiutare le apparecchiature a dissipare il calore.

9. È possibile lavorare le interfacce antenna SMA?

La lavorazione CNC può essere eseguita sulle posizioni dell'interfaccia corrispondenti secondo i disegni del cliente. La larghezza di 60 mm può ospitare la disposizione affiancata di più interfacce. Se è specificamente adatto alla lavorazione deve essere confermato in base alle dimensioni dell'interfaccia e alla struttura dell'involucro.

10. È possibile selezionare colori diversi?

SÌ. L'involucro in alluminio può ottenere diversi effetti estetici attraverso processi come l'anodizzazione e il colore può essere personalizzato arbitrariamente in base alle esigenze del cliente.
