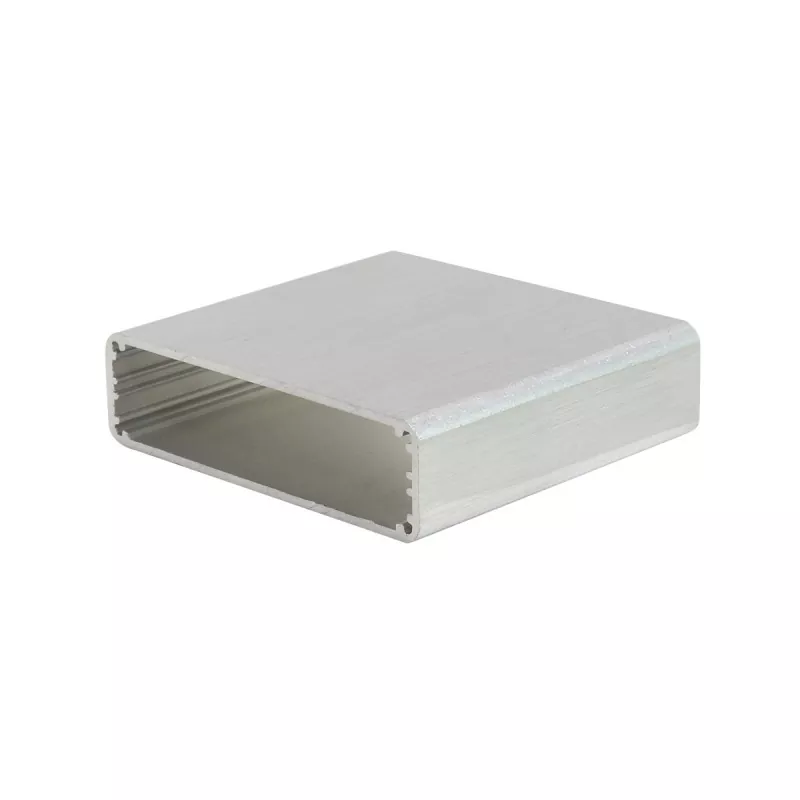

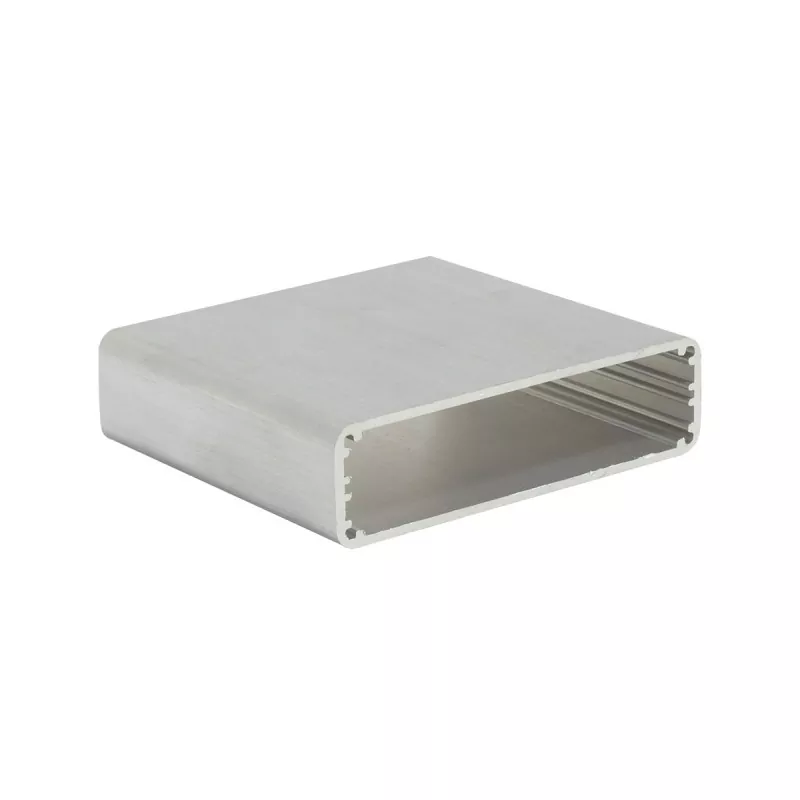

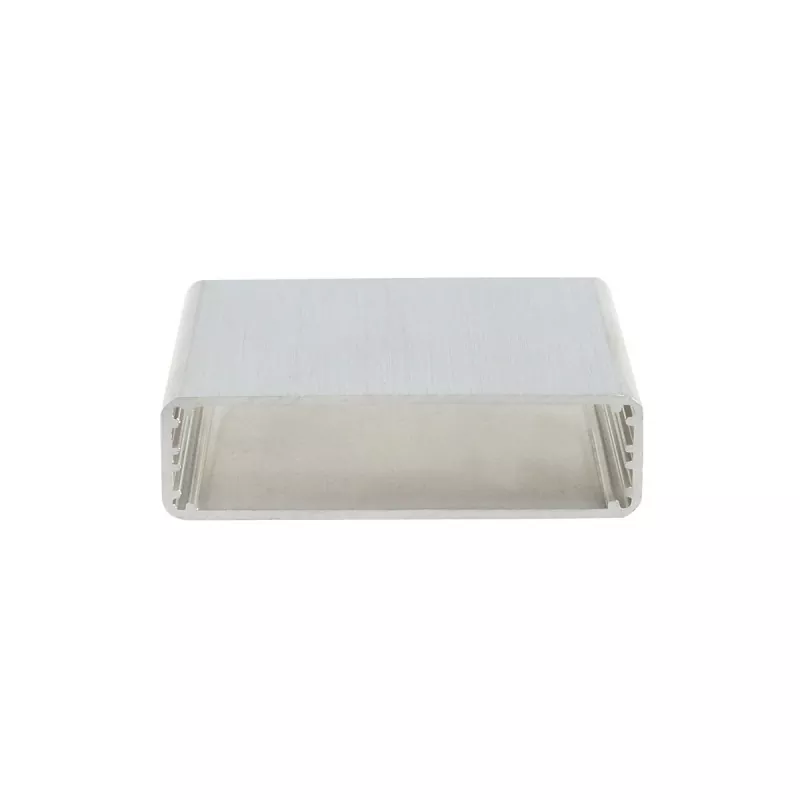

Custodia elettronica in alluminio ultra sottile da 55×15 mm per dispositivi intelligenti

Gli slot per schede interne consentono al PCB di scivolare e di essere fissato senza viti aggiuntive, accettando schede standard da 1,6 mm e componenti SMD. Rispetto agli alloggiamenti in plastica, il corpo della custodia elettronica in alluminio ultra sottile da 55×15 mm per dispositivi intelligenti offre una migliore resistenza strutturale e una finitura metallica e supporta interfacce lavorate a CNC, fori per indicatori, asole e strutture di dissipazione del calore. Boyuan Hardware, con oltre 20 anni di esperienza e una fabbrica di ~10.000㎡, fornisce taglio, CNC, foratura, maschiatura, trattamento superficiale, incisione laser, serigrafia, ispezione e assemblaggio.

Vantaggi del prodotto

01| Design ultra largo e ultra sottile da 55×15 mm

Le dimensioni della sezione trasversale di 55 mm di larghezza x 15 mm di altezza forniscono una soluzione di imballaggio estremamente sottile per dispositivi intelligenti ultrasottili.

La larghezza di 55 mm è più ampia rispetto alla specifica comune di 52 mm, poiché consente layout PCB più grandi e supporta più moduli funzionali affiancati e design dell'interfaccia; l'altezza ultrasottile di 15 mm è una delle specifiche più sottili attualmente disponibili nel settore degli involucri in alluminio, conferendo ai dispositivi un profilo ultrasottile simile a una scheda e migliorando notevolmente la percezione della qualità del prodotto e l'attrattiva tecnologica. Lo spessore di 15 mm può ospitare PCB standard da 1,6 mm e componenti a montaggio superficiale, rendendolo la scelta migliore per i controller di strisce LED e altri dispositivi ultrasottili.

02| Struttura in estrusione di alluminio

Il corpo dell'involucro è formato da estrusione di profili in lega di alluminio. La dimensione della sezione trasversale dell'involucro di estrusione di alluminio è fissa, mentre la lunghezza può essere tagliata in base alle effettive esigenze del prodotto. Pertanto, la stessa custodia specifica può adattarsi a PCB e moduli elettronici di diverse lunghezze.

03| Adatto per il montaggio su PCB

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici. L'interno è dotato di serie di slot per schede di circuito e il PCB può essere inserito e fissato direttamente senza viti aggiuntive. L'altezza di 15 mm è progettata appositamente per ospitare PCB standard da 1,6 mm di spessore e componenti a montaggio superficiale.

04| Supporto per la lavorazione personalizzata CNC

Il profilo standard è solo il punto di partenza. Boyuan Hardware può eseguire lavorazioni CNC sulla custodia in alluminio da 55×15 mm secondo i disegni del cliente, tra cui:

• Aperture di interfaccia (USB, tipo C, interfacce di alimentazione CC, morsettiere, ecc.)
• Fori per indicatori di direzione
• Asole per bottoni
• Fori di montaggio e fori di posizionamento
• Fori filettati e fori svasati
• Strutture di dissipazione del calore
• Scanalature e gradini
• Smussatura
• Altre strutture personalizzate

05| Lunghezza personalizzabile in base al prodotto

55×15 mm è la specifica della sezione trasversale della custodia e la lunghezza del prodotto può essere tagliata in base alle dimensioni effettive dell'apparecchiatura. La lunghezza lavorabile specifica viene confermata in base ai requisiti del materiale, del trattamento superficiale e del prodotto.

06| Prestazioni efficienti di dissipazione del calore

La lega di alluminio ha un'eccellente conduttività termica. In combinazione con il design wide-body da 55 mm e l'ampia superficie di dissipazione del calore dell'involucro in alluminio stesso, può aiutare efficacemente i dispositivi di alimentazione interni a dissipare il calore e prolungare la durata dei controller LED e di altre apparecchiature.

07| La custodia in metallo combina struttura e aspetto

La lega di alluminio è leggera e ha buone prestazioni strutturali, pur mantenendo una struttura metallica naturale. Attraverso trattamenti superficiali come spazzolatura, sabbiatura e anodizzazione, è possibile ottenere diversi effetti estetici, conferendo ai dispositivi ultrasottili una consistenza del prodotto più raffinata.

08| Adatto per installazione integrata

Lo spessore ultrasottile di 15 mm rende l'involucro in alluminio da 55×15 mm molto adatto per l'installazione integrata in spazi ristretti, come all'interno di canali di strisce LED, pareti interne, mobili interni e apparecchiature interne, senza occupare spazio aggiuntivo.

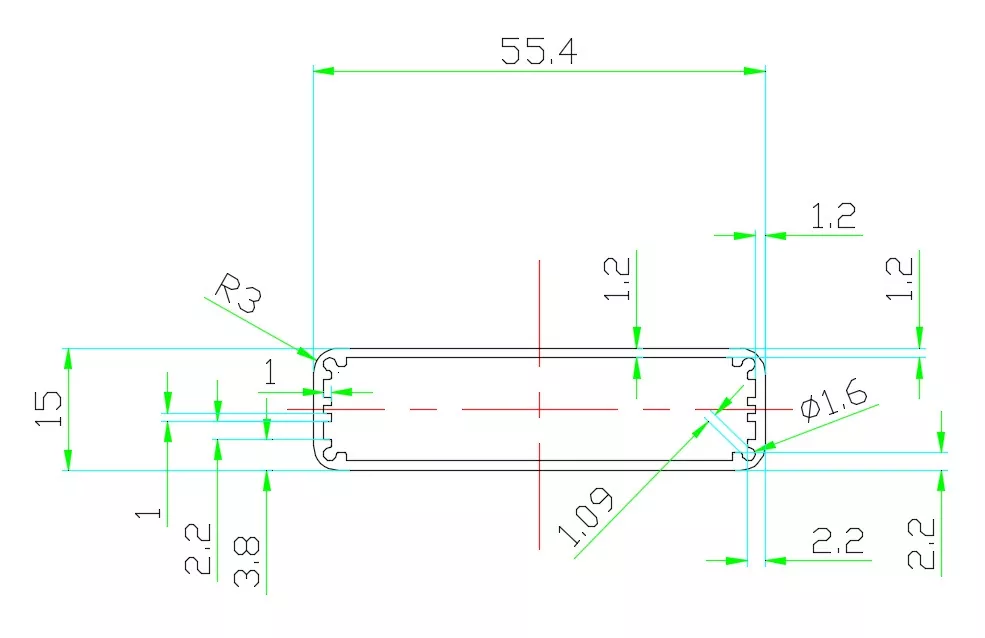

Specifiche tecniche

Nota: I gradi specifici dei materiali, lo spessore delle pareti, gli intervalli di lunghezza, le tolleranze dimensionali e i colori del trattamento superficiale saranno soggetti ai disegni effettivi del prodotto e ai requisiti dell'ordine.

Per quali prodotti è adatto il contenitore in alluminio da 55×15 mm?

55×15 mm appartiene alla categoria dei contenitori in alluminio ultra larghi e ultra sottili: la larghezza di 55 mm può ospitare PCB più grandi e più moduli funzionali affiancati, mentre l'altezza di 15 mm raggiunge un profilo ultrasottile simile a una scheda. L'altezza ultrasottile di 15 mm è la caratteristica principale di questa specifica, rendendola una delle custodie in alluminio più sottili del settore, particolarmente adatta per dispositivi intelligenti ultrasottili e prodotti di controllo LED con requisiti di spessore estremi.

1. Controller e dimmer per strisce LED

55×15mm è una soluzione di imballaggio ideale per i controller di strisce LED:

• Controller per strisce LED
• Controller di dimmerazione RGB/RGBW
• Decodificatori DMX512
• Amplificatori di segnale SPI
• Dimmer 0-10V/PWM
• Moduli di controllo dell'illuminazione intelligenti
• Controller LED monocolore/colore
• Moduli driver LED a tensione costante/corrente costante

Perché il formato 55×15 mm è adatto ai controller per strisce LED? I controller per strisce LED solitamente devono essere installati fianco a fianco con il canale LED o incorporati all'interno del canale della striscia, dove lo spazio di installazione è estremamente limitato. L'altezza ultrasottile di 15 mm consente al controller di essere facilmente posizionato all'interno di un canale LED standard (comunemente 12-16 mm di altezza) o fissato sul retro della striscia, senza sporgere dalla superficie. La larghezza di 55 mm può ospitare un PCB più ampio, supportando il layout affiancato di più interfacce di uscita (quattro canali RGBW). L'involucro in lega di alluminio aiuta a dissipare il calore dal chip del driver e dai transistor MOS, prolungando la durata del controller. Rispetto alla specifica 52×13 mm, 55×15 mm è più largo e leggermente più alto, accogliendo componenti leggermente più alti con una più ampia applicabilità.

2. Cartellini dei prezzi elettronici ed etichette elettroniche

• Cartellini dei prezzi elettronici del supermercato
• Etichette elettroniche di magazzino
• Etichette intelligenti per scaffali
• Etichette elettroniche da scaffale ESL
• Etichette espositive per la vendita al dettaglio

Perché il formato 55×15 mm è adatto per i cartellini dei prezzi elettronici? I cartellini dei prezzi elettronici devono essere fissati ai bordi degli scaffali, con requisiti di spessore estremamente elevati. Lo spessore ultrasottile di 15 mm fa sì che il cartellino del prezzo non occupi quasi nessuno spazio sugli scaffali e la larghezza di 55 mm può ospitare schermi di carta elettronica più grandi (come 4,2 pollici/5,8 pollici, ecc.) e circuiti stampati di controllo.

3. Caricabatterie wireless

• Caricabatterie wireless da tavolo
• Moduli di ricarica wireless per auto
• Tappetini di ricarica wireless integrati
• Pannelli di ricarica wireless multi-dispositivo

La larghezza di 55 mm può ospitare una bobina di ricarica wireless standard (circa 45-50 mm di diametro) e lo spessore di 15 mm consente un design del caricabatterie ultrasottile.

4. Moduli sensore ultrasottili

• Sensori fotoelettrici ultrasottili
• Moduli di rilevamento del corpo umano a infrarossi
• Sensori di illuminamento
• Sensori di temperatura e umidità
• Moduli di misurazione della distanza ad ultrasuoni
• Moduli di rilevamento PM2.5

5. Beacon Bluetooth e tag di posizionamento

• Beacon Bluetooth
• Tag di posizionamento per interni
• Tag di monitoraggio delle risorse
• Dispositivi anti-smarrimento

Lo spessore ultrasottile di 15 mm consente di fissare facilmente l'etichetta a pareti, scaffali e superfici delle apparecchiature.

6. Prese intelligenti e pannelli interruttori intelligenti

• Contenitori per prese intelligenti
• Moduli interruttore intelligente WiFi
• Moduli di controllo Zigbee/onda Z
• Pannelli di controllo della casa intelligente

La larghezza di 55 mm corrisponde alle dimensioni standard del pannello e lo spessore ultrasottile di 15 mm consente al pannello di ottenere un profilo estremamente sottile.

7. Schede di controllo display a LED

• Piccole schede di controllo LED
• Visualizza le carte riceventi
• Schede di controllo asincrone

8. Alimentatori e adattatori ultrasottili

• Adattatori di alimentazione ultrasottili
• Alimentatori per driver LED
• Contenitori per moduli di ricarica rapida
• Moduli di conversione DC-DC

9. Moduli di controllo della casa intelligente

• Moduli di controllo tende intelligenti
• Moduli di controllo dell'illuminazione intelligenti
• Terminali di monitoraggio ambientale

Cosa può essere personalizzato per la custodia in alluminio da 55×15 mm?

Trattamento superficiale

Anodizzazione

L'anodizzazione è uno dei metodi di trattamento superficiale comunemente utilizzati per gli involucri in alluminio. Può modificare l'aspetto e le proprietà superficiali della superficie dell'alluminio e ottenere diversi effetti cromatici.

Sabbiatura

La sabbiatura può formare una struttura opaca uniforme sulla superficie dell'alluminio, adatta per apparecchiature industriali e involucri domestici intelligenti.

Spazzolatura

La spazzolatura può formare strutture metalliche regolari, consentendo al prodotto di mantenere un'evidente struttura metallica in lega di alluminio.

Incisione laser

Sulla superficie della custodia in alluminio da 55×15 mm è possibile lavorare quanto segue:

• Logo
• Modello del prodotto
• Identificazione dell'interfaccia
• Numero del prodotto
• Testo e modelli

Stampa serigrafica

Adatto per la lavorazione di loghi multicolori, testo e identificazione di funzioni.

Lavorazione personalizzata di custodie in alluminio professionali

Non solo produciamo custodie standard in alluminio, ma possiamo anche personalizzarle in base alle strutture del prodotto del cliente.

I clienti devono solo fornire:

Disegni 2D/modelli 3D/campioni fisici/dimensioni del prodotto

Possiamo quindi eseguire la valutazione della lavorazione in base ai requisiti effettivi del prodotto.

La lavorazione CNC soddisfa requisiti non standard

Per i prodotti che non possono essere soddisfatti direttamente dal profilo standard 55×15mm, la personalizzazione può essere ottenuta attraverso successive lavorazioni CNC.

Per esempio:

Aperture di interfaccia + fori per spie + fori per pulsanti + fessure per dissipazione del calore + fori di montaggio + scanalature + gradini + logo

Tutto può essere lavorato secondo i disegni del cliente.

Guida alla selezione dei prodotti

Se il tuo dispositivo ha requisiti di spessore estremi

15 mm è una delle specifiche più sottili attualmente disponibili nel settore degli involucri in alluminio, adatta per controller di strisce LED, cartellini dei prezzi elettronici, caricabatterie wireless e altri prodotti con requisiti di spessore estremamente elevati.

Se la larghezza del tuo PCB è vicina a 55 mm

55×15 mm è la scelta ideale: la larghezza di 55 mm offre ampio spazio di instradamento del PCB e layout dei moduli funzionali ed è 3 mm più larga rispetto alla specifica da 52 mm, per ospitare PCB più grandi.

Se è necessario installare all'interno di un canale LED

L'altezza ultrasottile di 15 mm corrisponde alle dimensioni standard del canale LED (comunemente 12-16 mm di altezza), consentendo al controller di adattarsi perfettamente all'interno del canale LED senza sporgere dalla superficie.

Se hai bisogno di un'installazione incorporata

Lo spessore ultrasottile di 15 mm è adatto per l'installazione in spazi ristretti — all'interno di canali LED, all'interno di pareti, all'interno di mobili, all'interno di apparecchiature, ecc. — senza occupare spazio aggiuntivo.

Se è necessario fissarlo a uno scaffale o a un muro

Lo spessore ultrasottile di 15 mm consente al dispositivo di essere facilmente fissato ai bordi degli scaffali e alle superfici delle pareti, non occupando spazio e avendo un aspetto pulito ed elegante.

Se le lunghezze del PCB differiscono

Il profilo può essere tagliato in base alla lunghezza del prodotto e la stessa specifica di sezione trasversale può adattarsi a prodotti di diverse lunghezze.

Spettacolo laboratorio

Domande frequenti

1. Per quali prodotti è adatto il contenitore in alluminio da 55×15 mm?

55×15 mm appartiene alla categoria dei contenitori in alluminio ultra larghi e ultra sottili. Le applicazioni principali includono controller per strisce LED, cartellini dei prezzi elettronici, caricabatterie wireless, beacon Bluetooth, sensori ultrasottili, prese intelligenti, pannelli interruttori intelligenti, schede di controllo display, ecc. L'altezza ultrasottile di 15 mm è uno degli involucri in alluminio più sottili del settore, adatto per dispositivi intelligenti ultrasottili con requisiti di spessore estremi.

2. La lunghezza della custodia è 55×15 mm?

N. 55×15 mm si riferisce alla dimensione della sezione trasversale dell'involucro (larghezza × altezza). La lunghezza del prodotto può essere tagliata in base all'attrezzatura effettiva e alla lunghezza del PCB.

3. Il formato 55×15 mm è adatto ai controller per strisce LED?

Molto adatto. L'altezza ultrasottile di 15 mm può essere facilmente inserita all'interno di canali LED standard (comunemente 12-16 mm di altezza) e la larghezza di 55 mm può ospitare un ampio controller PCB e più interfacce di uscita. L'involucro in lega di alluminio aiuta a dissipare il calore dal chip del driver e dai transistor MOS, rendendolo la soluzione di packaging ideale per i controller LED.

4. È possibile personalizzare la lunghezza della custodia in alluminio da 55×15 mm?

SÌ. La lunghezza dell'involucro in estrusione di alluminio può essere tagliata in base ai requisiti del prodotto. La lunghezza specifica deve essere confermata in combinazione con il materiale, il trattamento superficiale e la struttura del prodotto.

5. L'altezza di 15 mm può ospitare un PCB?

SÌ. L'altezza di 15 mm è progettata appositamente per ospitare PCB standard da 1,6 mm di spessore e componenti a montaggio superficiale. È necessaria una conferma specifica in base allo spessore del PCB e all'altezza del componente.

6. Qual è la differenza tra larghezza 55 mm e larghezza 52 mm?

55 mm è 3 mm più largo della specifica comune da 52 mm, in grado di ospitare PCB più grandi o più layout di interfaccia affiancati, particolarmente adatto per controller LED che richiedono PCB più ampi o canali di uscita multipli.

7. È possibile realizzare un foro per l'interfaccia di tipo C sulla custodia in alluminio?

SÌ. Boyuan Hardware può realizzare con precisione varie aperture di interfaccia come interfacce di tipo C, USB e alimentazione CC in base ai disegni del cliente.

8. È possibile realizzare un logo?

SÌ. I metodi di lavorazione del logo come l'incisione laser o la stampa serigrafica possono essere selezionati in base ai requisiti del prodotto.

9. È possibile selezionare colori diversi?

SÌ. La custodia elettronica in alluminio ultra sottile da 55×15 mm per dispositivi intelligenti può ottenere diversi effetti estetici attraverso processi come l'anodizzazione e il colore può essere personalizzato arbitrariamente in base alle esigenze del cliente.

10. È possibile realizzare prima i campioni?

La lavorazione del campione può essere eseguita in base ai requisiti del progetto. Si consiglia di verificare le dimensioni del campione, la posizione dei fori, l'assemblaggio e l'effetto superficiale prima della produzione in serie.
