Alimentatore medicale in alluminio da 69×27 mm e custodia del controller

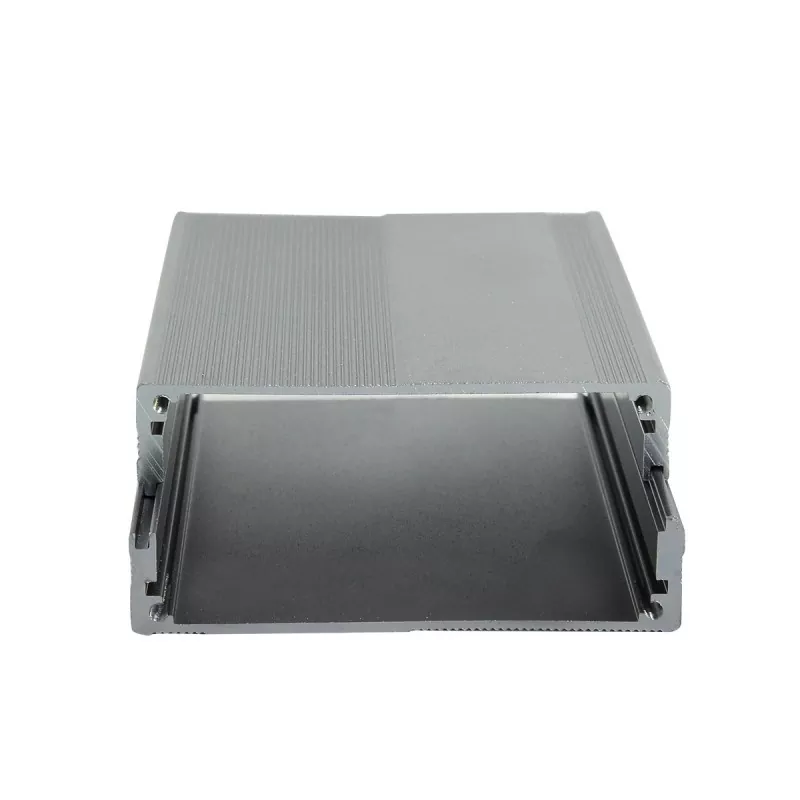

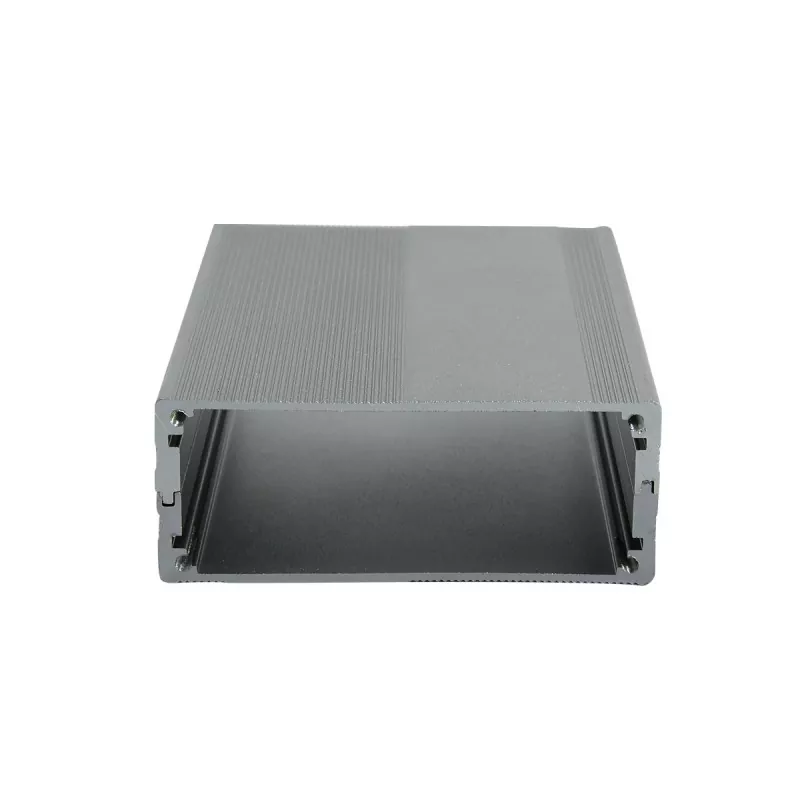

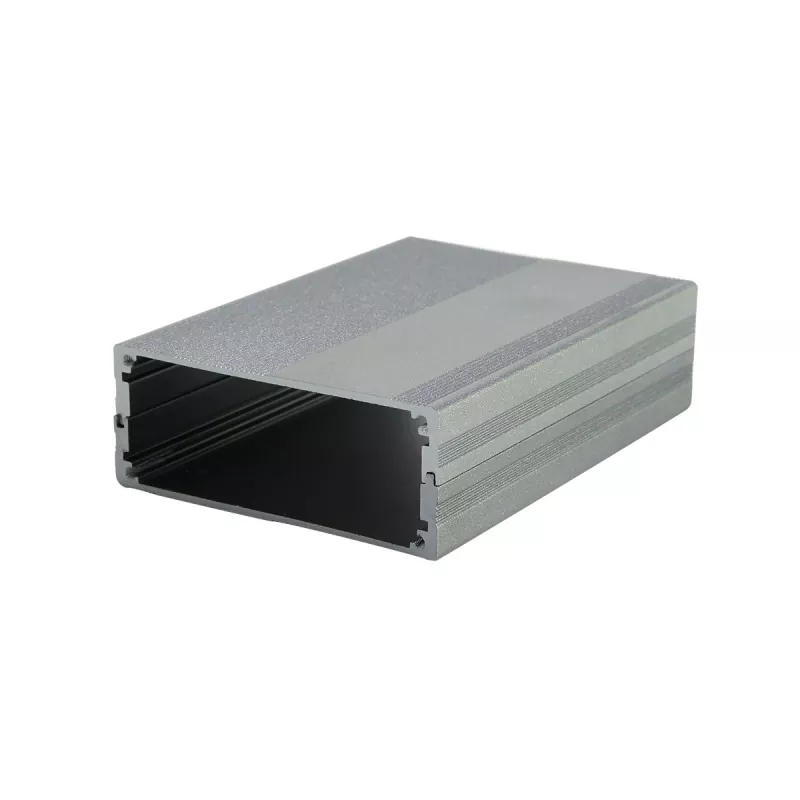

La custodia in alluminio Boyuan da 69×27 mm è una custodia per dispositivi elettronici a corpo largo e di media altezza, formata da estrusione di profili in lega di alluminio, con una sezione trasversale esterna di 69 mm (larghezza) × 27 mm (altezza) e la lunghezza può essere personalizzata arbitrariamente in base ai requisiti effettivi dell'apparecchiatura.

La custodia dell'alimentatore medicale e del controller in alluminio da 69×27 mm è formata da un profilo di alluminio estruso, con una dimensione della sezione trasversale del corpo principale fissa. Può essere tagliato in base alla lunghezza effettiva dell'attrezzatura e l'assemblaggio finale viene completato tramite piastre terminali, lavorazione CNC e altri processi di supporto. L'interno dell'alloggiamento è progettato con slot per schede di circuito standard e il PCB può essere inserito e fissato direttamente senza viti aggiuntive.

Boyuan Hardware si concentra sulla produzione di custodie in alluminio e telai in alluminio da oltre 20 anni, con circa 10.000 metri quadrati di spazio produttivo e può fornire lavorazioni personalizzate di custodie in alluminio in base ai disegni, ai campioni o ai requisiti dimensionali del cliente.

Vantaggi fondamentali

01| Altezza 27 mm: il critico 3 mm più di 24 mm

Gli involucri in alluminio larghi comuni sul mercato hanno per lo più un'altezza di 24 mm. Il 69×27mm aumenta l'altezza a 27mm mantenendo la larghezza di 69mm. Questi 3 mm in più possono sembrare insignificanti, ma apportano una differenza sostanziale: possono ospitare componenti come condensatori elettrolitici di circa 25 mm di altezza, piccoli trasformatori e relè. Per apparecchiature quali alimentatori medicali e controller industriali che devono ospitare componenti leggermente più alti, 27 mm è l'"altezza d'oro" che bilancia un aspetto sottile con la completezza funzionale.

02| Adatto per scenari di alimentazione medica e controller

69×27 mm è stato applicato in modo maturo nel mercato degli involucri di alimentatori medicali, controller di dispositivi medici, alloggiamenti di circuiti stampati e scenari simili. Le apparecchiature mediche hanno requisiti severi in termini di compatibilità elettromagnetica e dissipazione del calore. Il materiale in lega di alluminio offre vantaggi in termini di schermatura elettromagnetica naturale e dissipazione del calore, rendendolo la scelta ideale per l'alloggiamento di apparecchiature elettroniche mediche.

03| Struttura in estrusione di alluminio, personalizzazione flessibile della lunghezza

Il corpo dell'involucro utilizza un profilo in alluminio estruso 6063-T5, con una sezione trasversale fissa e la lunghezza può essere tagliata arbitrariamente in base alle esigenze effettive. Lo stesso profilo può adattarsi a PCB di diverse lunghezze, facilitando lo sviluppo di prodotti in serie.

04| Slot per schede PCB standard, assemblaggio efficiente

L'interno è dotato di serie di slot per schede del circuito stampato e il PCB può essere inserito e fissato direttamente senza viti aggiuntive, migliorando notevolmente l'efficienza dell'assemblaggio.

05| Supporto per la lavorazione di precisione CNC

La lavorazione secondaria CNC può essere eseguita sulla base del profilo standard:

• Aperture di interfaccia (USB, RJ45, prese aeronautiche, interfacce di alimentazione, ecc.)
• Fori per viti, fori filettati, fori svasati
• Fessure di dissipazione del calore, fori di ventilazione
• Asole per bottoni, fori per spie
• Aperture delle finestre sullo schermo
• Incisione laser logo, stampa serigrafica

06| Dissipazione del calore in alluminio, prolungamento della durata dell'apparecchiatura

La lega di alluminio ha una conduttività termica di circa 200 W/(m·K), che può condurre rapidamente il calore dai dispositivi di alimentazione interni, particolarmente adatta per apparecchiature con una certa quantità di generazione di calore come alimentatori medicali e driver LED.

07| Protezione IP54, adattamento a più ambienti

La custodia in alluminio da 69×27 mm può raggiungere il livello di protezione IP54, resistente alla polvere e agli spruzzi d'acqua, adatta per scenari di utilizzo medico, industriale, esterno e di altro tipo.

08| Schermatura elettromagnetica, anti-interferenza

La stessa lega di alluminio ha buone prestazioni di schermatura elettromagnetica, impedendo efficacemente alle interferenze elettromagnetiche esterne di influenzare i circuiti di precisione.

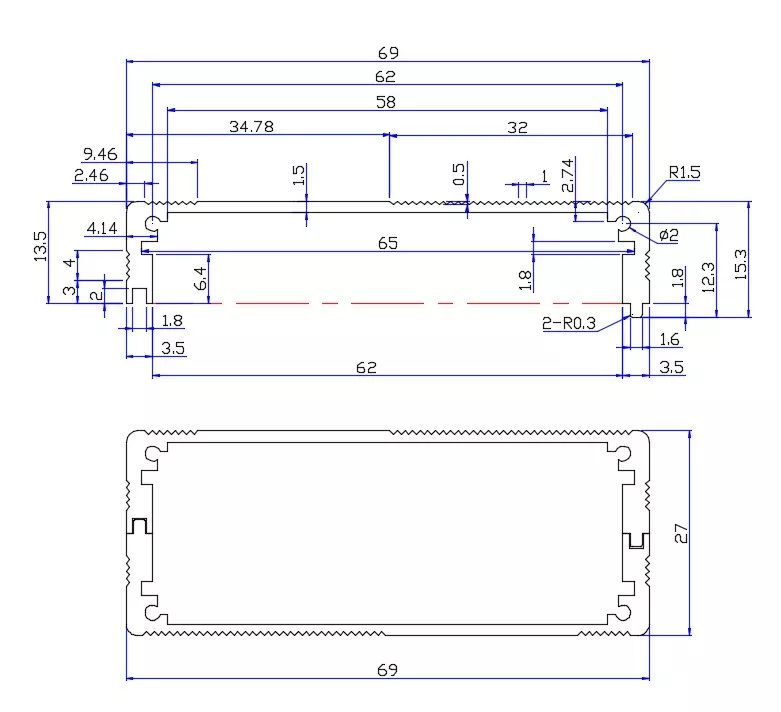

Specifiche tecniche

Scenari applicativi tipici

1. Alimentatori medicali e controller per dispositivi medici

Questa è la direzione di applicazione più fondamentale e differenziata per il formato 69×27 mm.

69×27 mm è stato verificato sul mercato come specifica di alloggiamento matura per alimentatori e controller medicali. Gli alimentatori medicali di solito devono ospitare condensatori di filtro (l'altezza può raggiungere i 25 mm), trasformatori e dissipatori di calore. L'altezza di 27 mm offre uno spazio di montaggio più ampio rispetto a 24 mm. L'alloggiamento in lega di alluminio offre buone prestazioni di schermatura elettromagnetica, soddisfacendo i requisiti EMC delle apparecchiature mediche, mentre il materiale in alluminio è facile da pulire e disinfettare, conforme agli standard igienici delle apparecchiature mediche.

Prodotti applicabili: alimentatori di commutazione medicali, schede di controllo di dispositivi medici, moduli monitor, alloggiamenti di strumenti di prova.

2. Moduli di potenza industriali e driver LED

L'alimentatore medicale in alluminio da 69×27 mm e la custodia del controller sono ampiamente utilizzati nei campi dei moduli di alimentazione e dei driver LED. I moduli di potenza necessitano di un layout PCB più ampio per ospitare dispositivi di potenza e interfacce multiple. La larghezza di 69 mm offre ampio spazio di instradamento; l'altezza di 27 mm può ospitare condensatori elettrolitici e dissipatori di calore. L'involucro in lega di alluminio aiuta i dispositivi di alimentazione a dissipare il calore in modo efficiente, prolungando la durata dell'alimentatore.

Prodotti applicabili: moduli di alimentazione a commutazione, alimentatori per driver LED, adattatori di alimentazione industriali, convertitori CC-CC.

3. Moduli GPS e apparecchiature di localizzazione

69×27 mm viene spesso utilizzato per moduli GPS e custodie per apparecchiature di localizzazione e posizionamento. I dispositivi GPS devono ospitare chip GPS, moduli di comunicazione, antenne e batterie. La larghezza di 69 mm offre ampio spazio sul PCB e lo spessore di 27 mm può ospitare batterie di capacità maggiore.

Prodotti applicabili: moduli GPS/GPRS, localizzatori GPS per veicoli, dispositivi di posizionamento delle risorse, moduli di posizionamento esterno.

4. Strumenti e controllo industriale

Le custodie per estrusione di alluminio sono ampiamente utilizzate in strumenti e misuratori, elettronica, comunicazioni, automazione, controllo industriale e altri settori. Il design wide-body di media altezza di 69×27 mm soddisfa le esigenze di visualizzazione su grande schermo dei prodotti strumentali e fornisce ampio spazio interno per ospitare circuiti di controllo e moduli di potenza.

Prodotti applicabili: custodie per strumenti e contatori, controller industriali, moduli PLC, moduli di acquisizione dati, apparecchiature di controllo dell'automazione.

5. Scatole schermanti e applicazioni anti-interferenza

Le prestazioni di schermatura elettromagnetica del materiale in lega di alluminio rendono il formato 69×27 mm la scelta ideale per scatole di schermatura di circuiti di precisione. L'ampio spazio interno da 27 mm può ospitare sistemi di circuiti complessi, prevenendo efficacemente le interferenze elettromagnetiche.

Prodotti applicabili: scatole di schermatura elettronica, custodie per dispositivi anti-interferenza, schermatura di moduli ad alta frequenza, scatole di protezione di circuiti di precisione.

69×27mm vs 69×24mm: come scegliere?

In poche parole: se il tuo dispositivo deve ospitare condensatori elettrolitici di circa 25 mm, piccoli trasformatori o relè, scegli 69×27 mm; se si tratta solo di una scheda di controllo sottile o di uno strumento digitale, è sufficiente 69×24 mm.

Contenuto personalizzabile

Spettacolo laboratorio

Domande frequenti

1. Qual è la differenza tra 69×27 mm e 69×24 mm?

27 mm è 3 mm più alto di 24 mm, con uno spazio interno più ampio che può ospitare componenti come condensatori elettrolitici alti circa 25 mm, piccoli trasformatori e relè. 69×27 mm è più adatto per apparecchiature come alimentatori medicali e controller che necessitano di componenti leggermente più alti.

2. Il formato 69×27 mm è adatto per gli alimentatori medicali?

Molto adatto. La custodia per controller e alimentatore medicale in alluminio da 69×27 mm è stata verificata sul mercato come specifica di alloggiamento matura per alimentatori e controller medicali. Il materiale in lega di alluminio offre una buona schermatura elettromagnetica e prestazioni di dissipazione del calore.

3. Queste dimensioni possono ospitare condensatori elettrolitici?

SÌ. I comuni condensatori elettrolitici sono generalmente alti 22-25 mm e l'altezza interna di 27 mm può accoglierli completamente. È necessaria una conferma specifica in base alle dimensioni del componente.

4. La lunghezza della custodia è 69×27 mm?

N. 69×27mm si riferisce alla dimensione della sezione trasversale (larghezza × altezza). La lunghezza può essere tagliata arbitrariamente in base alle esigenze.

5. È possibile lavorare le aperture delle finestre schermate?

SÌ. È possibile lavorare finestre per tubi digitali a LED, finestre per schermi a cristalli liquidi LCD, fori per indicatori luminosi, ecc.

6. Boyuan Hardware è una fabbrica o un commerciante?

Un produttore con circa 10.000 metri quadrati di spazio produttivo a Huizhou, oltre 20 anni di esperienza nella produzione di custodie in alluminio e supporto per la lavorazione personalizzata da disegni.
