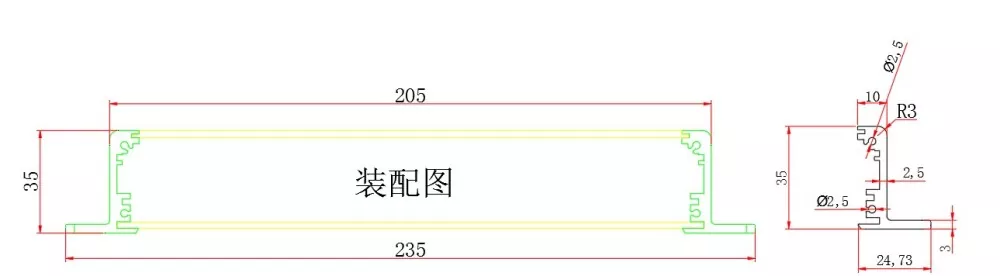

Chassis compatto in alluminio estruso da 35 mm per applicazioni elettroniche

Questo telaio compatto in estrusione di alluminio da 35 mm per applicazioni elettroniche adotta una struttura in profilo di alluminio. L'altezza è fissa a 35 mm e la lunghezza e la larghezza possono essere personalizzate in base alle dimensioni del PCB, alla disposizione dei componenti interni e ai requisiti di installazione delle apparecchiature.

L'interno dello chassis è dotato di slot per schede PCB e scanalature di montaggio, utilizzati per il posizionamento della PCB e per il montaggio di moduli elettronici interni e parti strutturali. Allo stesso tempo, la struttura del profilo in alluminio ha una certa capacità di dissipazione del calore, soddisfacendo il supporto strutturale e le esigenze di base di dissipazione del calore di piccoli dispositivi elettronici.

L'altezza compatta di 35 mm è adatta per apparecchiature elettroniche che necessitano di controllare il volume complessivo del dispositivo pur richiedendo una certa quantità di spazio di montaggio interno. Personalizzando la lunghezza e la larghezza dello chassis, le dimensioni dello chassis possono essere adattate più fedelmente al layout effettivo del PCB e dei componenti interni.

Struttura del prodotto

Logica strutturale

Altezza fissa 35 mm → personalizzazione di lunghezza e larghezza → slot per schede PCB → scanalature di montaggio interne → struttura di dissipazione del calore → lavorazione del pannello anteriore e posteriore → assemblaggio del telaio

Vantaggi fondamentali

1. Altezza fissa di 35 mm, per bilanciare dimensioni compatte e spazio interno

L'altezza di 35 mm mantiene un profilo del dispositivo relativamente compatto, fornendo allo stesso tempo uno spazio di montaggio più ragionevole per PCB e componenti elettronici interni rispetto allo chassis di altezza estremamente ridotta.

Adatto per prodotti con requisiti di dimensioni complessive del dispositivo che necessitano comunque di un certo spazio per la disposizione dei componenti internamente.

2. Lunghezza e larghezza personalizzabili in base all'attrezzatura reale

La caratteristica principale di questo prodotto non è una dimensione fissa di lunghezza e larghezza, ma piuttosto:

Altezza fissa 35 mm + lunghezza personalizzabile + larghezza personalizzabile.

La lunghezza e la larghezza del telaio possono essere determinate in base ai seguenti fattori:

• Dimensioni del circuito stampato
• Disposizione dei componenti
• Posizioni dell'interfaccia
• Numero di moduli interni
• Metodo di montaggio
• Requisiti relativi alle dimensioni complessive del dispositivo

Ciò evita di sprecare spazio interno per adattarsi a uno chassis standard.

3. Slot per schede PCB integrate

L'interno dello chassis è dotato di slot per schede PCB, che possono essere utilizzate per il posizionamento e il montaggio della scheda circuitale.

Per i prodotti elettronici che necessitano di integrare il PCB direttamente nel telaio del profilo in alluminio, gli slot per schede aiutano a determinare la posizione del PCB e riducono la necessità di strutture di fissaggio aggiuntive.

4. Le scanalature di montaggio interne supportano il layout flessibile

Le scanalature di montaggio interne possono essere utilizzate per montare diverse parti strutturali interne.

In base al design del prodotto, il layout interno può essere realizzato attorno al PCB, ai moduli elettronici e ad altri componenti, sfruttando in modo più razionale lo spazio limitato di 35 mm di altezza.

5. La struttura del profilo in alluminio bilancia il supporto e la dissipazione del calore

Il corpo in profilo di alluminio può fornire una struttura del telaio stabile, mentre l'alluminio stesso ha una buona conduttività termica.

Per i piccoli dispositivi elettronici, la progettazione della dissipazione del calore può essere eseguita in combinazione con la struttura del profilo e la disposizione dei componenti interni.

6. Pannelli anteriore e posteriore lavorabili in base alle interfacce del dispositivo

I pannelli anteriore e posteriore possono essere lavorati a CNC in base alla struttura effettiva del dispositivo, ad esempio:

• Fori dell'interfaccia di alimentazione
• Fori di interfaccia USB
• Fori dell'interfaccia di comunicazione
• Fori per indicatori di direzione
• Asole per bottoni
• Fori di montaggio
• Altri fori di forma speciale

Ciò consente allo chassis di adattarsi al layout dell'interfaccia di specifici dispositivi elettronici.

Specifiche tecniche

Perché scegliere un'altezza fissa di 35 mm?

Per i telai dei dispositivi elettronici, più piccolo non è sempre migliore.

Se il telaio è troppo basso, potrebbe limitare:

• disposizione del circuito stampato
• Altezza del componente
• Montaggio dell'interfaccia
• Progettazione strutturale interna
• Spazio di dissipazione del calore

L'altezza di 35 mm mantiene il dispositivo compatto fornendo allo stesso tempo uno spazio di layout più generoso per PCB interni e componenti elettronici rispetto alle strutture ultra-basse.

Allo stesso tempo, lunghezza e larghezza possono essere personalizzate in modo indipendente, in modo che lo chassis possa essere progettato in base alle dimensioni effettive del PCB, anziché adattare il PCB a un involucro fisso.

Campi applicabili

Questo chassis compatto in estrusione di alluminio da 35 mm per applicazioni elettroniche è consigliato per concentrarsi su dispositivi elettronici piccoli e compatti che richiedono una certa quantità di spazio interno, piuttosto che coprire ampiamente tutte le apparecchiature industriali.

1. Piccoli moduli di controllo

Adatto per piccoli moduli di controllo che necessitano di integrare PCB, circuiti di controllo e interfacce in uno chassis indipendente.

L'altezza di 35 mm può ridurre lo spazio complessivo occupato dal dispositivo, mentre la lunghezza e la larghezza personalizzate corrispondono al circuito stampato interno.

2. Moduli di acquisizione dati ed elaborazione del segnale

Per i dispositivi che necessitano di installare PCB, interfacce e circuiti di elaborazione dati, gli slot per schede interne possono essere utilizzati per il posizionamento del PCB e il layout dell'interfaccia può essere completato tramite pannelli personalizzati.

3. Dispositivi di interfaccia di comunicazione

Adatto per piccoli dispositivi di comunicazione, conversione del segnale ed espansione dell'interfaccia.

La lunghezza e la larghezza dello chassis possono essere regolate in base al numero di interfacce, alle dimensioni del PCB e allo spazio di montaggio.

4. Moduli elettronici integrati

Adatto per moduli elettronici che devono essere installati all'interno di altre apparecchiature, armadi di controllo o spazi di montaggio limitati.

La struttura compatta può aiutare a controllare lo spazio occupato dal dispositivo pur mantenendo lo spazio di montaggio interno necessario.

5. IoT e dispositivi elettronici intelligenti

Per i piccoli dispositivi elettronici IoT che necessitano di integrare PCB, moduli di comunicazione, alimentatori e interfacce esterne, l'altezza fissa di 35 mm può raggiungere un equilibrio tra le dimensioni del dispositivo e il layout interno.

Articoli personalizzabili

Lavorazione CNC a 3 assi

Per il telaio in profilo di alluminio da 35 mm, la successiva lavorazione di precisione del profilo e dei pannelli può essere completata con lavorazione CNC a 3 assi.

Il contenuto della lavorazione può includere:

• Aperture CNC
• Perforazione
• Toccando
• Lavorazione del foro di montaggio
• Lavorazione del foro di interfaccia
• Fori a forma speciale del pannello
• Fori svasati/svasati
• Lavorazione logo e marcatura
• Altre lavorazioni strutturali richieste dai disegni

Gli elementi di lavorazione effettivi sono determinati in base ai disegni e alla struttura del prodotto.

Spettacolo laboratorio

Ispezione di qualità

In base ai requisiti del prodotto, è possibile eseguire quanto segue:

• Ispezione dell'aspetto del profilo
• Ispezione della dimensione della lunghezza
• Controllo dimensionale della lavorazione CNC
• Ispezione della posizione dei fori
• Ispezione del filo
• Controllo delle dimensioni e dell'aspetto del pannello
• Ispezione dell'aspetto del trattamento superficiale
• Ispezione dell'assemblaggio
• Controllo aspetto prodotto finito

Per i prodotti con requisiti espliciti di tolleranza dimensionale, l'ispezione può essere eseguita in base ai disegni e ai requisiti tecnici del cliente.
