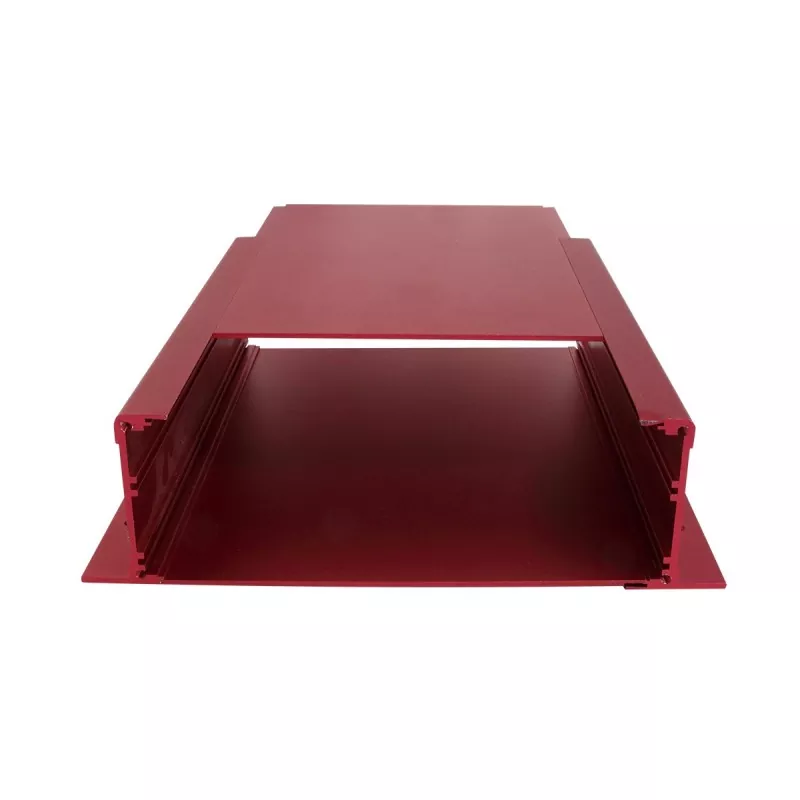

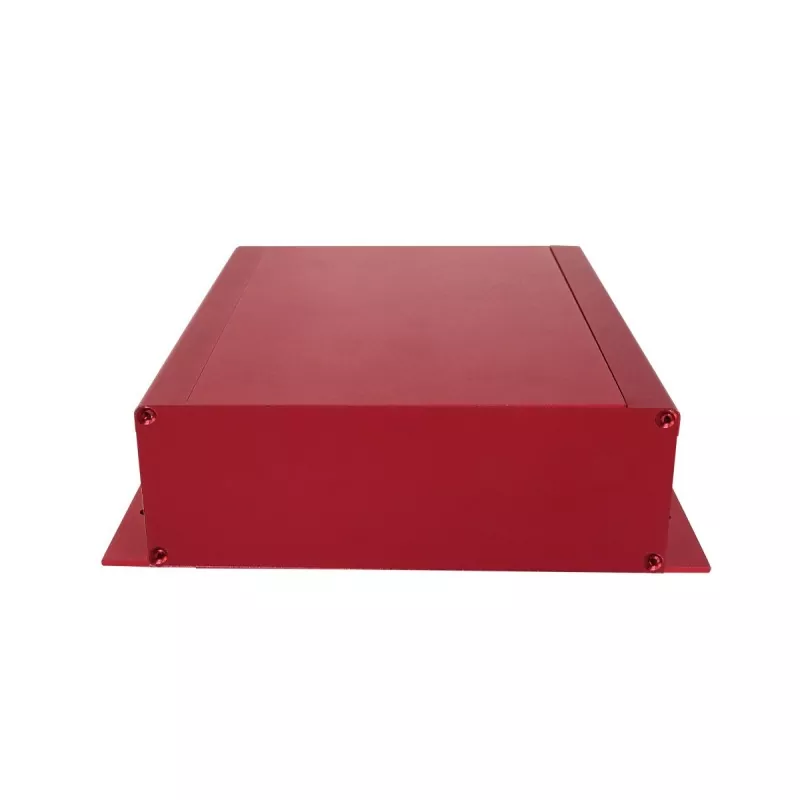

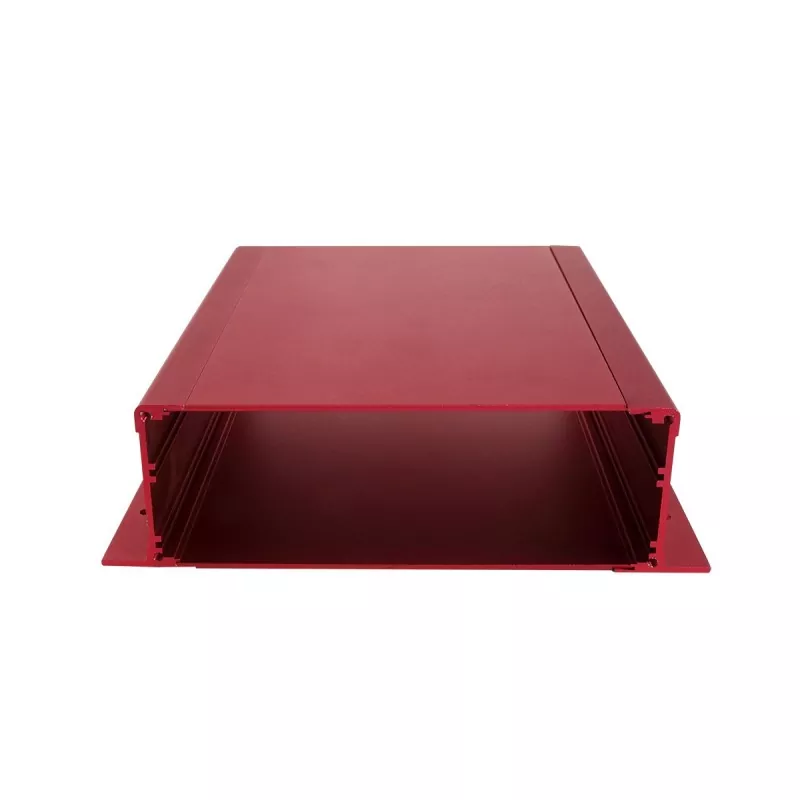

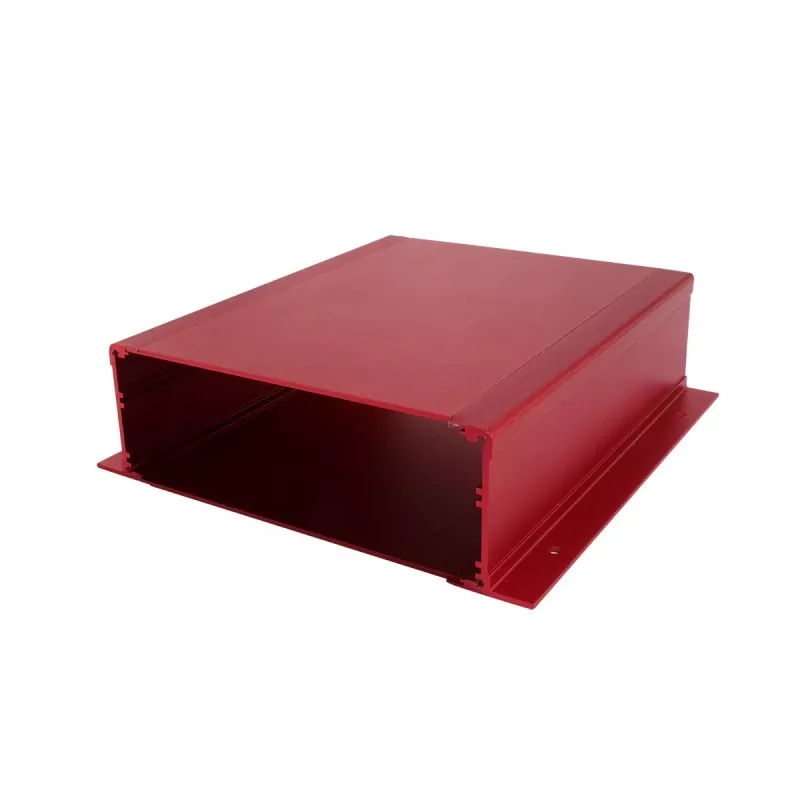

Telaio da tavolo per estrusione di alluminio da 52 mm per apparecchiature elettroniche

Il telaio per estrusione di alluminio da tavolo da 52 mm per apparecchiature elettroniche adotta una struttura in profilo di alluminio. L'altezza del telaio è fissa a 52 mm e la lunghezza e la larghezza possono essere personalizzate in base alle dimensioni del PCB, alla disposizione dei componenti interni e alle dimensioni complessive dell'apparecchiatura.

Rispetto agli chassis a basso profilo come quelli da 30 mm, 34,9 mm e 35 mm, l'altezza di 52 mm offre uno spazio di montaggio interno più ampio, rendendolo più adatto per apparecchiature elettroniche desktop che devono ospitare più componenti elettronici, interfacce, moduli di alimentazione o parti strutturali interne.

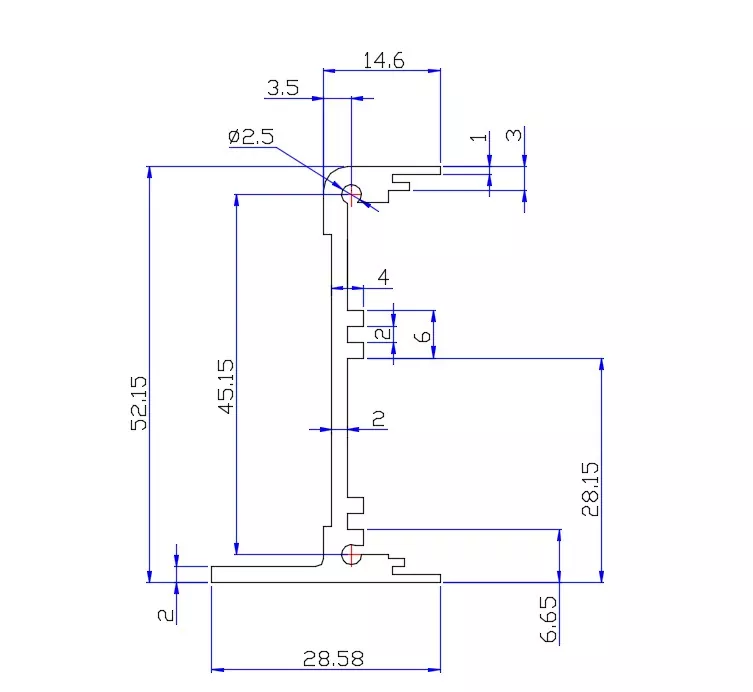

Struttura del prodotto

Vantaggi fondamentali

1. Altezza fissa di 52 mm, che offre più ampio spazio interno

Rispetto allo chassis a basso profilo, l'altezza di 52 mm offre più spazio interno verticale.

Per le apparecchiature che necessitano di installare contemporaneamente:

· PCB

· Componenti elettronici

· Assemblaggi di interfacce

· Moduli di potenza

· parentesi interne

· Cavi di collegamento

può ridurre i problemi di disposizione interna causati dai limiti di altezza.

Pertanto, questa altezza è più adatta per apparecchiature elettroniche da tavolo che richiedono un certo spazio interno.

2. Struttura desktop, adatta per dispositivi elettronici autonomi

L'altezza di 52 mm è adatta per realizzare dispositivi elettronici con un certo spazio interno che necessitano di essere posizionati e gestiti in modo indipendente.

Rispetto allo chassis da 42,5 mm che deve essere incorporato all'interno dell'apparecchiatura, questo prodotto può essere maggiormente orientato verso:

Dispositivi desktop, strumenti elettronici, moduli di test, apparecchiature di controllo e moduli elettronici autonomi.

3. Lunghezza e larghezza personalizzabili in base alle dimensioni dell'apparecchiatura

L'altezza di 52 mm è fissa, ma la lunghezza e la larghezza possono essere regolate in base al prodotto reale.

Le dimensioni finali possono essere determinate in combinazione con:

· Dimensioni del PCB

· Disposizione dei componenti

· Numero di interfacce

· Moduli di potenza

· Struttura di montaggio interna

· Ingombro sulla scrivania

Ciò evita la mancata corrispondenza tra le dimensioni standard del telaio e i prodotti elettronici effettivi.

4. Slot per schede PCB per un comodo montaggio su circuito stampato

L'interno dello chassis è dotato di slot per schede PCB, che possono essere utilizzate per il posizionamento e il montaggio della scheda circuitale.

Per i dispositivi elettronici desktop, il PCB può essere posizionato lungo la struttura interna del telaio, lasciando spazio per il montaggio di altri componenti interni.

5. Le scanalature di montaggio interne supportano il layout multicomponente

L'altezza di 52 mm offre maggiore spazio verticale e, combinata con le scanalature di montaggio interne, è possibile installare diversi moduli elettronici e parti strutturali in base alla struttura del prodotto.

Per le apparecchiature con più componenti interni, le posizioni del PCB, dell'alimentatore, delle interfacce e di altri componenti possono essere pianificate in modo più flessibile.

6. La struttura del profilo in alluminio bilancia il supporto e la dissipazione del calore

Il corpo del telaio in profilo di alluminio può fornire un supporto strutturale stabile, sfruttando al tempo stesso la conduttività termica dell'alluminio per aiutare il dispositivo a dissipare il calore.

Per i requisiti specifici di dissipazione del calore, è necessario determinarlo in combinazione con la potenza dei componenti elettronici, la disposizione interna e l'effettiva progettazione termica.

7. I pannelli anteriore e posteriore possono essere lavorati a CNC in base alla funzione

I pannelli anteriore e posteriore possono essere lavorati secondo i disegni del prodotto reale, tra cui:

· Fori dell'interfaccia di alimentazione

· Fori per l'interfaccia USB

· Fori nell'interfaccia di comunicazione

· Fori per le spie

· Asole

· Fori di montaggio

· Altri fori di forma speciale

Adatto per apparecchiature elettroniche desktop che richiedono più interfacce esterne.

Specifiche tecniche

Campi applicabili

Questo modello è consigliato per evidenziare apparecchiature elettroniche desktop, strumentali, di test e autonome, distinguendole chiaramente dalle precedenti applicazioni integrate da 42,5 mm.

1. Apparecchiature elettroniche da tavolo

Adatto per dispositivi elettronici che devono essere posizionati in modo indipendente su una scrivania.

L'altezza di 52 mm può fornire uno spazio interno relativamente ampio, mentre la lunghezza e la larghezza personalizzate possono essere regolate in base alle funzioni del dispositivo e alle dimensioni del PCB.

2. Piccole apparecchiature di prova e misurazione

Adatto per alcune piccole apparecchiature di test che necessitano di installare PCB, interfacce, alimentatori e moduli elettronici interni.

I pannelli anteriore e posteriore possono essere lavorati in base alle interfacce di test, alle interfacce di comunicazione e alle interfacce di alimentazione.

3. Apparecchiature per l'elaborazione e l'acquisizione dei dati

Per le apparecchiature che necessitano di integrare PCB, interfacce dati, moduli di alimentazione e moduli di comunicazione, l'altezza di 52 mm può fornire uno spazio di layout interno più flessibile.

4. Moduli di controllo e funzionamento

Adatto per alcuni moduli di controllo, dispositivi di controllo elettronico e apparecchiature operative che richiedono una struttura del telaio indipendente.

I pannelli possono essere lavorati a CNC in base alla posizione di pulsanti, indicatori luminosi e interfacce.

5. Apparecchiature di comunicazione e interfaccia

Adatto per apparecchiature elettroniche desktop che necessitano di installare più interfacce di comunicazione, connettori o interfacce dati.

La lunghezza e la larghezza dello chassis possono essere regolate in base al numero di interfacce e al layout del PCB.

Articoli personalizzabili

Spettacolo laboratorio

Capacità di lavorazione CNC a 3 assi

Boyuan Hardware attualmente utilizza principalmente la lavorazione CNC a 3 assi e può completare la lavorazione successiva del telaio e dei pannelli con profilo in alluminio da 52 mm in base ai disegni del prodotto.

lavorabile:

· Aperture CNC

· Perforazione

· Toccando

· Fori di montaggio

· Fori di interfaccia

· Fori a forma speciale del pannello

· Fori svasati/svasati

· Logo e marcatura

· Altre lavorazioni strutturali

Il contenuto di lavorazione specifico è determinato in base ai disegni del prodotto e ai requisiti strutturali.

Ispezione di qualità

In base ai requisiti del prodotto, è possibile eseguire quanto segue:

· Ispezione dell'aspetto del profilo

· Ispezione della dimensione della lunghezza

· Ispezione delle dimensioni della lavorazione CNC

· Ispezione della posizione dei fori

· Ispezione della filettatura

· Ispezione delle dimensioni e dell'aspetto del pannello

· Ispezione dell'aspetto del trattamento superficiale

· Ispezione dell'assemblaggio

· Ispezione dell'aspetto del prodotto finito

Per i prodotti con requisiti espliciti di tolleranza dimensionale, l'ispezione può essere eseguita in base ai disegni e ai requisiti tecnici del cliente.

Domande frequenti

Q1. L'altezza di questo telaio è fissa?

SÌ. L'altezza di questo modello è fissa a 52 mm, mentre la lunghezza e la larghezza possono essere personalizzate.

Q2. È possibile utilizzare lo chassis come chassis per apparecchiature elettroniche desktop?

SÌ. L'altezza di 52 mm offre spazio interno aggiuntivo per PCB, componenti elettronici, interfacce e strutture di montaggio interne, rendendolo adatto per apparecchiature elettroniche desktop compatte.

Q3. Posso personalizzare la lunghezza e la larghezza?

SÌ. La lunghezza e la larghezza possono essere personalizzate in base alle dimensioni del PCB, ai componenti interni e ai requisiti generali dell'apparecchiatura.

Q4. Il telaio da tavolo per estrusione di alluminio da 52 mm per apparecchiature elettroniche ha uno slot PCB?

SÌ. La struttura di estrusione di alluminio include uno slot interno per PCB per il posizionamento e l'installazione del PCB.

Q5. È possibile personalizzare i pannelli anteriore e posteriore?

SÌ. I pannelli possono essere lavorati a CNC in base ai requisiti di interfaccia, montaggio, indicatore e pulsante.

Q6. È possibile aggiungere fori di montaggio e fori filettati?

SÌ. I fori di montaggio, i fori trapanati e i fori filettati possono essere realizzati secondo il disegno del prodotto.

D7. Il telaio in alluminio fornisce la dissipazione del calore?

La struttura in estrusione di alluminio fornisce un percorso di dissipazione del calore. Per esigenze termiche specifiche, il progetto deve essere determinato in base alla potenza dei componenti e alla disposizione interna.

Q8. Il colore può essere personalizzato?

SÌ. La finitura superficiale e il colore possono essere personalizzati in base alle esigenze del prodotto.
