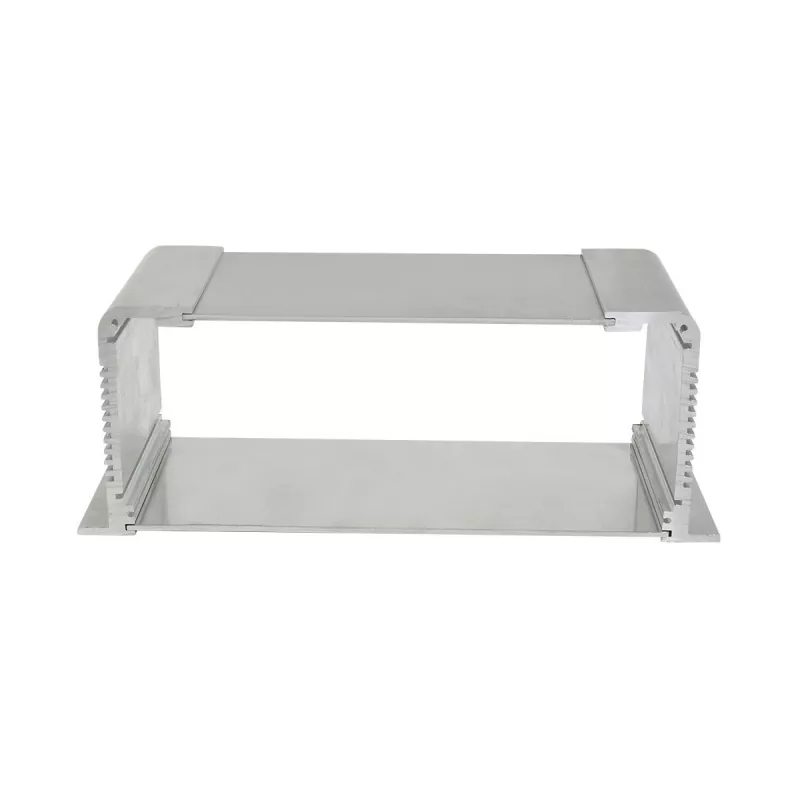

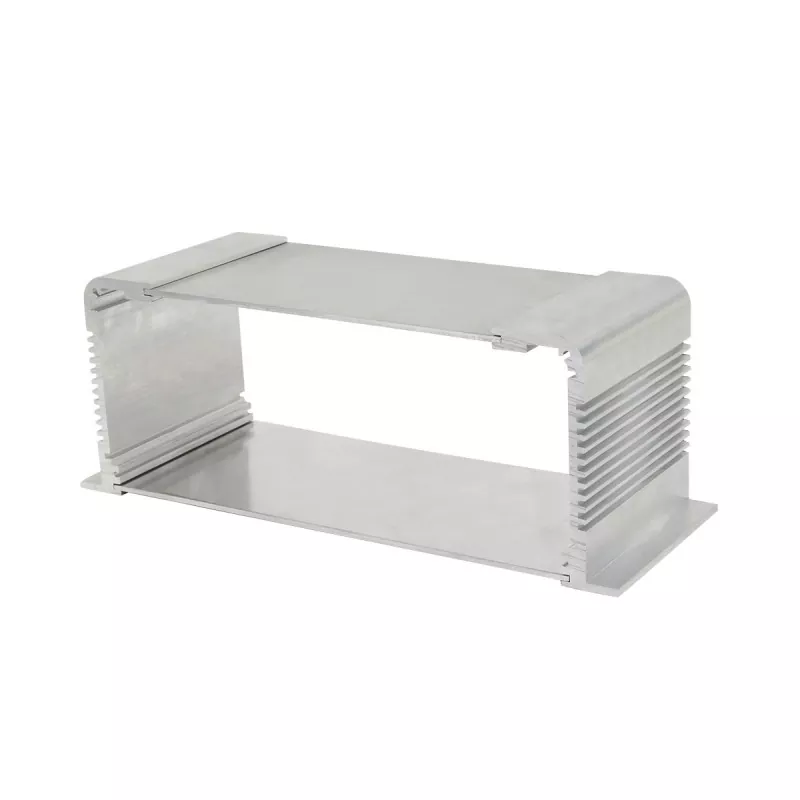

Telaio per elettronica industriale in alluminio estruso da 73,5 mm

Il telaio per elettronica industriale in alluminio estruso da 73,5 mm adotta una struttura in profilo di alluminio. L'altezza del telaio è fissa a 73,5 mm e la lunghezza e la larghezza possono essere personalizzate in base allo spazio interno dell'apparecchiatura, alle dimensioni del PCB e ai requisiti di montaggio. I pannelli anteriore e posteriore possono essere lavorati a CNC in base alle interfacce delle apparecchiature e ai requisiti operativi, con aperture di interfaccia, fori di montaggio, fori filettati e altre strutture, in modo che il telaio possa adattarsi a apparecchiature elettroniche specifiche.

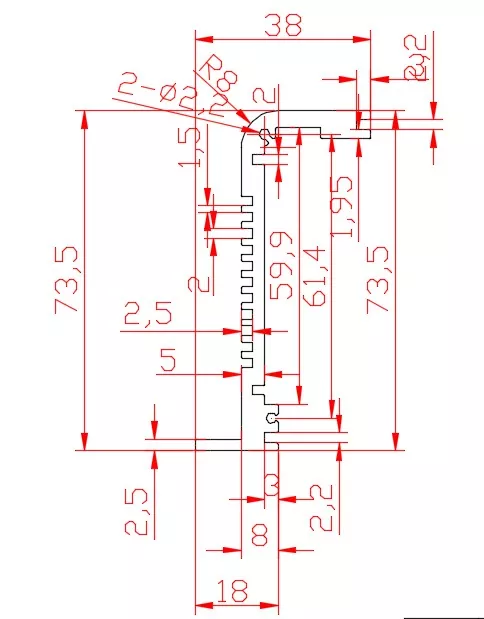

Struttura del prodotto

Vantaggi fondamentali

1. Altezza fissa di 73,5 mm, adatta a strutture interne più complesse

Rispetto agli chassis a basso profilo come quelli da 30 mm e 35 mm, l'altezza di 73,5 mm offre uno spazio di montaggio verticale più ampio e può ospitare più componenti elettronici interni.

È particolarmente adatto per apparecchiature elettroniche industriali che necessitano di installare contemporaneamente PCB, componenti elettrici, connettori e cablaggi interni.

2. Lunghezza e larghezza personalizzabili in base alle esigenze

L'altezza del prodotto è fissa a 73,5 mm, ma la lunghezza e la larghezza possono essere progettate in base alle dimensioni dell'attrezzatura del cliente.

La lunghezza e la larghezza appropriate del telaio possono essere determinate in base a:

· Dimensioni del PCB

· Disposizione dei componenti interni

· Posizioni dell'interfaccia

· Spazio di montaggio

· Dimensioni complessive dell'attrezzatura

3. Slot per schede PCB integrate

Gli slot per schede PCB possono essere progettati all'interno dello chassis per fornire posizionamento e supporto per i circuiti stampati, consentendo un montaggio più stabile del PCB all'interno dello chassis.

Per le apparecchiature elettroniche industriali contenenti più PCB o che richiedono posizioni fisse della scheda a circuiti stampati, questa struttura è particolarmente conveniente.

4. Scanalature di montaggio interne per una comoda disposizione dei componenti

Le scanalature di montaggio interne possono essere progettate in coordinamento con la struttura interna dell'apparecchiatura, utilizzate per montare o fissare diversi componenti elettronici.

Rispetto ad un semplice telaio a cavità, questa struttura è più adatta per apparecchiature elettroniche che richiedono un layout modulare interno.

5. La struttura del profilo in alluminio bilancia il supporto strutturale e la dissipazione del calore

Il profilo in alluminio ha una buona resistenza strutturale e conduttività termica e può fungere da supporto strutturale per apparecchiature elettroniche favorendo al contempo la conduzione del calore interno.

Per le apparecchiature elettroniche industriali che devono funzionare per lunghi periodi, è possibile progettare strutture di dissipazione del calore corrispondenti in combinazione con la disposizione dei componenti interni.

6. I pannelli anteriore e posteriore possono essere lavorati a CNC

In base alle interfacce delle apparecchiature e ai requisiti operativi, i pannelli anteriore e posteriore possono essere lavorati a CNC, tra cui:

· Aperture di interfaccia

· Fori di montaggio

· Fori filettati

· Asole

· Fori per le spie

· Area di visualizzazione

· Altre aperture personalizzate

Ciò consente allo chassis di adattarsi al layout dell'interfaccia dell'apparecchiatura elettronica reale.

Specifiche tecniche

Perché scegliere un'altezza di 73,5 mm?

73,5 mm non rappresentano semplicemente un aumento dell'altezza del telaio, ma sono più adatti per apparecchiature elettroniche industriali con strutture interne più complesse.

Rispetto al telaio con profilo in alluminio di altezza inferiore, il telaio per elettronica industriale in alluminio estruso da 73,5 mm può fornire uno spazio verticale interno più ampio, senza modificare la forma strutturale del telaio con profilo in alluminio, offrendo più spazio per i seguenti progetti:

· Montaggio combinato di più PCB

· Montaggio simultaneo di PCB e altri moduli elettronici

· Più connettori e interfacce

· Instradamento dei cavi interno

· Disposizione spaziale tra componenti elettronici

· Staffe di montaggio interne

· Componenti elettronici che richiedono un certo spazio di dissipazione del calore

Pertanto, questo chassis da 73,5 mm è più adatto per apparecchiature elettroniche industriali con più moduli funzionali e strutture interne più complesse.

Campi applicabili

Rispetto allo chassis di controllo industriale da 70 mm, questo prodotto da 73,5 mm non si limita al "controllo industriale" stesso, ma è più adatto come piattaforma chassis per uso generale per apparecchiature elettroniche industriali.

1. Apparecchiature di controllo elettronico industriale

Adatto per apparecchiature elettroniche industriali contenenti internamente schede di controllo, moduli di interfaccia e più componenti elettronici.

L'altezza interna di 73,5 mm può fornire uno spazio di montaggio più ampio per schede di controllo e altri componenti.

2. Apparecchiature per l'acquisizione e l'elaborazione dei dati industriali

Adatto per acquisizione dati, elaborazione segnali, comunicazione dati e apparecchiature simili.

Per le apparecchiature che necessitano di installare PCB, moduli di interfaccia e strutture di connessione interne, la lunghezza e la larghezza dello chassis possono essere personalizzate in base alle dimensioni del PCB.

3. Apparecchiature per le comunicazioni industriali

Adatto per apparecchiature elettroniche di comunicazione industriale, conversione di interfaccia e controllo della comunicazione.

I pannelli anteriore e posteriore possono essere lavorati su misura in base al layout di RJ45, porte seriali, interfacce di comunicazione e altri connettori.

4. Moduli elettronici per apparecchiature di automazione

Può fungere da modulo di controllo elettronico indipendente o chassis di moduli funzionali in apparecchiature di automazione.

Gli slot per schede interne e le scanalature di montaggio possono aiutare a disporre diversi componenti elettronici in base alla struttura dell'apparecchiatura.

5. Elaborazione del segnale e moduli elettronici

Adatto per apparecchiature di elaborazione del segnale che necessitano di installare internamente più moduli elettronici, PCB e connettori.

Rispetto allo chassis ad altezza ridotta, 73,5 mm possono fornire più spazio interno, facilitando combinazioni di moduli più complesse.

6. Attrezzatura per strumenti elettronici industriali

Per le apparecchiature che necessitano di integrare circuiti stampati, interfacce e componenti elettronici interni in uno chassis indipendente, l'integrazione del dispositivo può essere ottenuta attraverso lunghezze, larghezze e aperture del pannello personalizzate.

Articoli personalizzabili

Capacità di lavorazione CNC a 3 assi

Boyuan Hardware attualmente utilizza la lavorazione CNC a 3 assi e può eseguire corrispondenti lavorazioni di precisione su profili e pannelli in alluminio.

Secondo i disegni del prodotto, è possibile eseguire quanto segue:

· Aperture CNC

· Lavorazione dei fori di montaggio

· Lavorazione di fori filettati

· Fori svasati

· Fori svasati

· Lavorazione dell'area di interfaccia

· Lavorazione di asole

· Lavorazione del foro dell'indicatore luminoso

· Lavorazione dell'area espositiva

· Lavorazione di loghi e marcature

· Altre lavorazioni strutturali di pannelli

Per le apparecchiature elettroniche industriali che richiedono interfacce multiple o layout di pannelli complessi, la lavorazione può essere eseguita secondo disegni reali.

Processo di produzione

Disegni del prodotto → Conferma altezza fissa 73,5 mm → Conferma lunghezza/larghezza → Conferma PCB e struttura interna → Lavorazione di profili in alluminio → Taglio a lunghezza fissa → Lavorazione CNC a 3 assi → Lavorazione di pannelli anteriore e posteriore → Trattamento superficiale → Ispezione di dimensioni e aspetto → Assemblaggio → Ispezione del prodotto finito → Imballaggio

Prima della produzione formale, è possibile confermare quanto segue in base ai disegni del cliente:

· Dimensioni esterne del telaio

· Dimensioni del PCB

· Posizioni degli slot per schede

· Posizioni di montaggio interne

· Interfacce del pannello anteriore e posteriore

· Metodo di montaggio

· Struttura di dissipazione del calore

· Trattamento e colore della superficie

Ciò riduce i problemi di disadattamento strutturale durante il successivo assemblaggio.

Ispezione di qualità

Durante la produzione del prodotto, in base alle effettive esigenze, è possibile eseguire quanto segue:

· Ispezione dell'aspetto

· Ispezione di lunghezza, larghezza e altezza

· Ispezione delle dimensioni della lavorazione CNC

· Ispezione della posizione dei fori

· Ispezione della filettatura

· Ispezione dell'assemblaggio del pannello

· Ispezione del trattamento superficiale

· Ispezione dell'assemblaggio del prodotto finito

L'attenzione si concentra sul controllo delle dimensioni dello chassis, delle strutture di montaggio del PCB, delle posizioni delle interfacce e dell'adattamento dell'assemblaggio.

Spettacolo laboratorio

Domande frequenti

D1: 73,5 mm è l'altezza fissa del telaio?

SÌ. L'altezza di questa serie è fissa di 73,5 mm e la lunghezza e la larghezza possono essere personalizzate in base ai requisiti dell'apparecchiatura.

Q2: È possibile personalizzare la lunghezza e la larghezza?

SÌ. La lunghezza e la larghezza possono essere personalizzate in base alle dimensioni del PCB, ai componenti elettronici interni e alle dimensioni complessive dell'apparecchiatura.

Q3: Lo chassis dispone di slot per schede PCB interne?

SÌ. La struttura del prodotto è dotata di slot per schede PCB, che possono essere abbinati in base alle dimensioni effettive del PCB e ai metodi di montaggio.

Q4: È possibile installare più moduli elettronici all'interno?

SÌ. Lo spazio interno da 73,5 mm è relativamente ampio, adatto per apparecchiature che necessitano di installare più PCB, moduli elettronici, connettori e cavi interni.

Q5: È possibile lavorare le interfacce sui pannelli anteriore e posteriore?

SÌ. I pannelli anteriore e posteriore possono essere lavorati con fori di interfaccia, fori di montaggio, fori filettati, fori per bottoni, fori per spie e altre strutture tramite CNC a 3 assi.

D6: Lo chassis per dispositivi elettronici industriali in alluminio estruso da 73,5 mm può essere realizzato in diversi colori?

SÌ. Il colore delle parti in alluminio può essere personalizzato in base ai requisiti del prodotto e la soluzione specifica di trattamento superficiale può essere confermata in base ai requisiti del progetto.

Q7: Quanti assi ha il tuo CNC?

Attualmente viene utilizzata principalmente la lavorazione CNC a 3 assi.

Q8: Il telaio può essere personalizzato in base ai miei disegni PCB?

La lunghezza, la larghezza, gli slot per schede e le strutture di montaggio dello chassis possono essere confermati in base ai disegni del prodotto, alle dimensioni del PCB e ai requisiti di montaggio interno forniti dal cliente.
