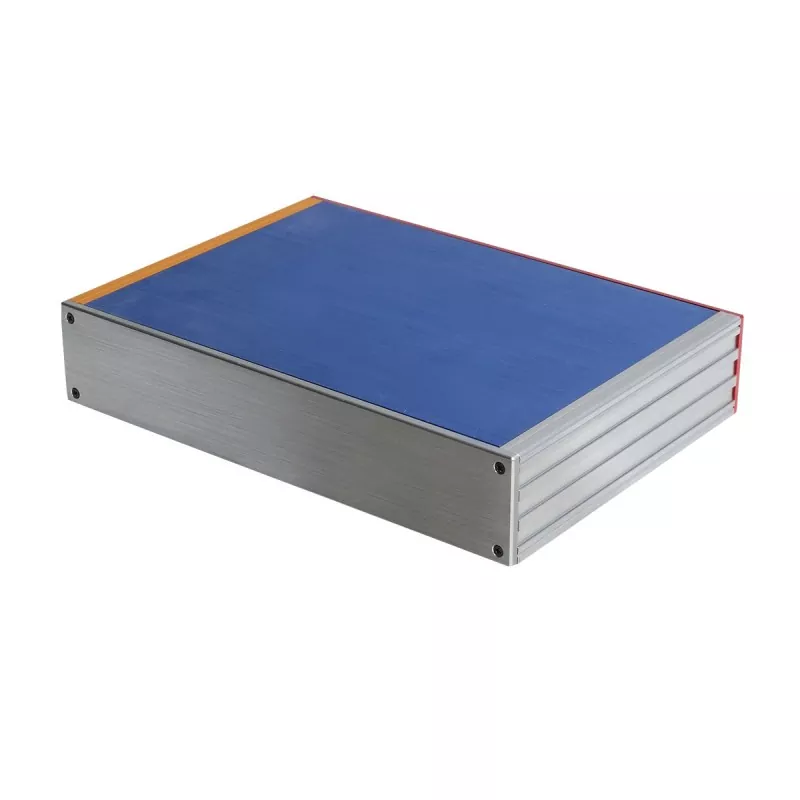

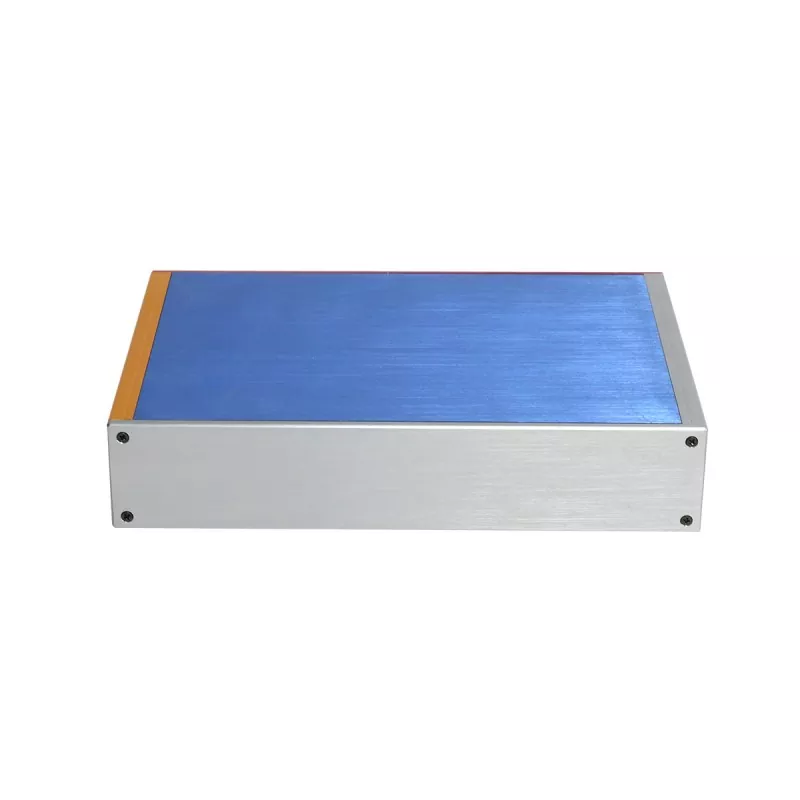

Telaio dello strumento in alluminio da 56 mm per apparecchiature di misurazione

Questo telaio in estrusione di alluminio ad altezza fissa da 56 mm adotta una struttura in profilo di alluminio. L'altezza è fissa a 56 mm e la lunghezza e la larghezza possono essere personalizzate in base alle dimensioni del PCB, alla disposizione dei componenti interni e alle dimensioni complessive dello strumento. L'altezza di 56 mm offre uno spazio di montaggio più ampio per i componenti elettronici interni rispetto allo chassis a basso profilo, rendendo lo chassis per strumenti in alluminio da 56 mm per apparecchiature di misura adatto per apparecchiature strumentali che devono integrare PCB, moduli elettronici, interfacce, alimentatori e strutture di montaggio interne.

Struttura del prodotto

Logica strutturale

Altezza fissa 56 mm → personalizzazione di lunghezza e larghezza → slot per schede PCB → scanalature di montaggio interne → struttura di dissipazione del calore → lavorazione CNC del pannello anteriore e posteriore → assemblaggio complessivo

Vantaggi progettuali

1. Altezza fissa di 56 mm, adatta per il layout interno dell'attrezzatura strumentale

Rispetto al telaio a basso profilo, l'altezza di 56 mm offre uno spazio verticale più ampio e può ospitare più tipi di componenti elettronici.

Per le apparecchiature strumentali che necessitano di installare contemporaneamente PCB, moduli elettronici, interfacce e strutture di supporto interne, è possibile ridurre i vincoli di altezza del telaio sul layout interno.

2. Lunghezza e larghezza personalizzabili, adattandosi a diverse dimensioni di strumenti

Sebbene l'altezza del prodotto sia fissata a 56 mm, la lunghezza e la larghezza possono essere personalizzate in base all'attrezzatura specifica.

La lunghezza e la larghezza finali del telaio possono essere determinate in base a:

· Dimensioni del PCB

· Numero di moduli interni

· Disposizione dell'interfaccia

· Moduli di potenza

· Dimensioni complessive dello strumento

· Spazio di montaggio interno

Pertanto è adatto per strumenti elettronici e apparecchiature di misurazione di diverse dimensioni.

3. Slot per schede PCB per un comodo posizionamento del circuito

L'interno dello chassis è dotato di slot per schede PCB, che possono essere utilizzate per il posizionamento e il montaggio del PCB.

Per i prodotti strumentali, la scheda circuitale interna solitamente deve mantenere una posizione relativamente stabile con interfacce, circuiti di controllo e altri moduli, e gli slot per schede possono aiutare a raggiungere il posizionamento strutturale.

4. Le scanalature di montaggio interne facilitano il layout modulare

Le scanalature di montaggio interne possono essere utilizzate per montare:

· Moduli elettronici

· PCB

· parentesi

· Componenti di fissaggio

· Altre parti strutturali interne

L'altezza di 56 mm combinata con le scanalature di montaggio può fornire uno spazio di disposizione più flessibile per i componenti interni.

5. La struttura del profilo in alluminio fornisce supporto stabile e percorso di dissipazione del calore

Il profilo in alluminio come corpo principale del telaio può fornire protezione strutturale e una base di montaggio per i componenti elettronici interni.

Allo stesso tempo, l'alluminio ha una buona conduttività termica e, combinato con la struttura del profilo, il telaio per strumenti in alluminio da 56 mm per apparecchiature di misurazione può fornire un determinato percorso di dissipazione del calore per l'apparecchiatura.

Per specifici requisiti di progettazione termica, sono necessarie ulteriori determinazioni in base alla potenza dei componenti elettronici e al layout interno.

6. Pannelli anteriore e posteriore adatti al layout dell'interfaccia dello strumento

Le apparecchiature strumentali richiedono solitamente più interfacce esterne, quindi i pannelli anteriore e posteriore possono essere lavorati a CNC in base alle funzioni effettive.

lavorabile:

· Interfacce di potenza

· Interfacce USB

· Interfacce di comunicazione

· Interfacce dati

· Fori per le spie

· Asole

· Fori di montaggio

· Altri fori di forma speciale

Specifiche tecniche

Perché scegliere un'altezza di 56 mm?

L'altezza di 56 mm è più adatta per apparecchiature elettroniche con strutture interne relativamente complesse.

Quando l'interno dell'apparecchiatura deve considerare contemporaneamente:

PCB + componenti + interfacce + alimentatore + strutture di montaggio + cavi di collegamento

uno chassis a basso profilo può limitare il layout interno.

L'altezza fissa di 56 mm può fornire uno spazio interno più ampio, controllando al tempo stesso le dimensioni complessive dell'attrezzatura attraverso lunghezza e larghezza personalizzate.

Per i prodotti strumentali, questa struttura può raggiungere un equilibrio tra spazio interno, dimensioni dell'apparecchiatura e protezione strutturale.

Campi applicabili

Questo modello è consigliato per concentrarsi su strumenti, test, misurazioni e apparecchiature elettroniche.

1. Strumenti elettronici di misura

Adatto per apparecchiature di misura che necessitano di installare PCB, interfacce dati e moduli elettronici interni.

I pannelli anteriore e posteriore possono essere lavorati in base alle interfacce di test, alle interfacce di alimentazione, agli indicatori luminosi e ad altri requisiti.

2. Attrezzatura di prova

Adatto per alcuni moduli di test e apparecchiature di test elettroniche che richiedono una struttura del telaio indipendente.

L'altezza di 56 mm può fornire uno spazio di montaggio relativamente ampio per circuiti e moduli interni.

3. Strumenti di acquisizione dati

Per le apparecchiature che necessitano di integrare circuiti di acquisizione dati, interfacce di comunicazione e moduli di potenza, la lunghezza e la larghezza dello chassis possono essere personalizzate in base alle dimensioni del PCB.

4. Apparecchiature per l'elaborazione e la conversione del segnale

Adatto per apparecchiature elettroniche che necessitano di installare PCB, interfacce di segnale e moduli di elaborazione interna.

Gli slot per schede interne possono essere utilizzati per il posizionamento del PCB e le scanalature di montaggio possono supportare il fissaggio di altre parti strutturali interne.

5. Attrezzatura per strumenti da tavolo

Per piccoli strumenti elettronici che devono essere collocati in laboratori, banchi di lavoro o tavoli per apparecchiature, l'altezza di 56 mm può fornire uno spazio di montaggio interno relativamente ampio mantenendo compatta la struttura complessiva.

Si consiglia di utilizzare indicazioni applicative come "strumenti, test, acquisizione dati, elaborazione del segnale" nelle versioni del sito Web ufficiale, piuttosto che campi specifici come "strumenti medici" o "strumenti militari" che richiedono ulteriori qualifiche o verifiche del settore.

Articoli personalizzabili

Processo di produzione

Il cliente fornisce disegni del prodotto o requisiti dimensionali

↓

Conferma l'altezza fissa di 56 mm

↓

Conferma lunghezza, larghezza e disposizione interna

↓

Conferma PCB, interfacce e componenti interni

↓

Lavorazione di profili in alluminio

↓

Taglio della lunghezza

↓

Lavorazione CNC a 3 assi

↓

Lavorazione pannello frontale e posteriore

↓

Trattamento superficiale

↓

Controllo delle dimensioni e dell'aspetto

↓

Assemblaggio del telaio

↓

Ispezione del prodotto finito

↓

Spettacolo laboratorio

Imballaggio e spedizione

Ispezione di qualità

In base ai requisiti del prodotto, è possibile eseguire quanto segue:

· Ispezione dell'aspetto del profilo

· Ispezione della dimensione della lunghezza

· Ispezione delle dimensioni della lavorazione CNC

· Ispezione della posizione dei fori

· Ispezione della filettatura

· Ispezione delle dimensioni e dell'aspetto del pannello

· Ispezione dell'aspetto del trattamento superficiale

· Ispezione dell'assemblaggio

· Ispezione dell'aspetto del prodotto finito

Per i prodotti con requisiti espliciti di tolleranza dimensionale, l'ispezione può essere eseguita in base ai disegni e ai requisiti tecnici del cliente.

Domande frequenti

Q1. L'altezza del telaio dello strumento è fissa?

SÌ. L'altezza di questo modello è fissa a 56 mm, mentre la lunghezza e la larghezza possono essere personalizzate.

Q2. Il telaio può essere personalizzato per diversi strumenti?

SÌ. La lunghezza e la larghezza possono essere personalizzate in base alle dimensioni del PCB, ai componenti interni, al layout dell'interfaccia e alle dimensioni complessive dell'apparecchiatura.

Q3. Lo chassis ha uno slot PCB interno?

SÌ. La struttura di estrusione di alluminio include uno slot interno per PCB per il posizionamento e l'installazione del PCB.

Q4. È possibile installare i moduli interni all'interno dello chassis?

SÌ. Le scanalature di montaggio interne possono essere utilizzate per installare PCB, moduli elettronici, staffe e altri componenti strutturali.

Q5. È possibile personalizzare i pannelli anteriore e posteriore?

SÌ. I pannelli possono essere lavorati a CNC in base alle interfacce, ai pulsanti, agli indicatori, ai fori di montaggio e ad altre aperture richiesti.

Q6. Il telaio in alluminio fornisce la dissipazione del calore?

La struttura in estrusione di alluminio fornisce un percorso di dissipazione del calore. Per specifiche esigenze termiche il progetto va valutato in funzione della potenza dei componenti e del layout interno.

D7. È possibile personalizzare il colore del telaio?

SÌ. La finitura superficiale e il colore possono essere personalizzati in base alle esigenze del prodotto.

Q8. Quali capacità di lavorazione CNC fornite?

Boyuan fornisce principalmente lavorazioni CNC a 3 assi per telai di strumenti in alluminio e relativi componenti.
