Chassis di controllo industriale in alluminio incorporato da 42,5 mm

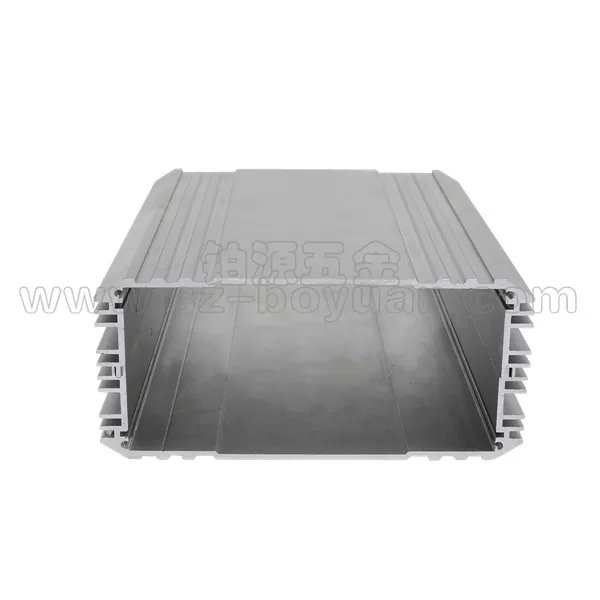

Il telaio di controllo industriale in alluminio incorporato da 42,5 mm adotta una struttura in profilo di alluminio. L'altezza è fissa a 42,5 mm e la lunghezza e la larghezza possono essere personalizzate in base alla struttura dell'apparecchiatura, alle dimensioni del PCB e allo spazio di montaggio.

L'interno dello chassis è dotato di slot per schede PCB e scanalature di montaggio, utilizzati per il posizionamento dei circuiti stampati e per il montaggio di moduli elettronici interni, staffe e altre parti strutturali. La struttura del profilo in alluminio ha anche una certa capacità di dissipazione del calore, adatta per apparecchiature elettroniche che richiedono supporto strutturale e dissipazione del calore di base.

L'altezza di 42,5 mm mantiene un profilo relativamente compatto fornendo allo stesso tempo più ampio spazio per PCB, componenti elettronici, interfacce e strutture di montaggio interne rispetto allo chassis a basso profilo, rendendolo adatto per applicazioni che devono essere integrate in altre apparecchiature o spazi di montaggio limitati ma che non possono utilizzare una struttura dello chassis eccessivamente bassa.

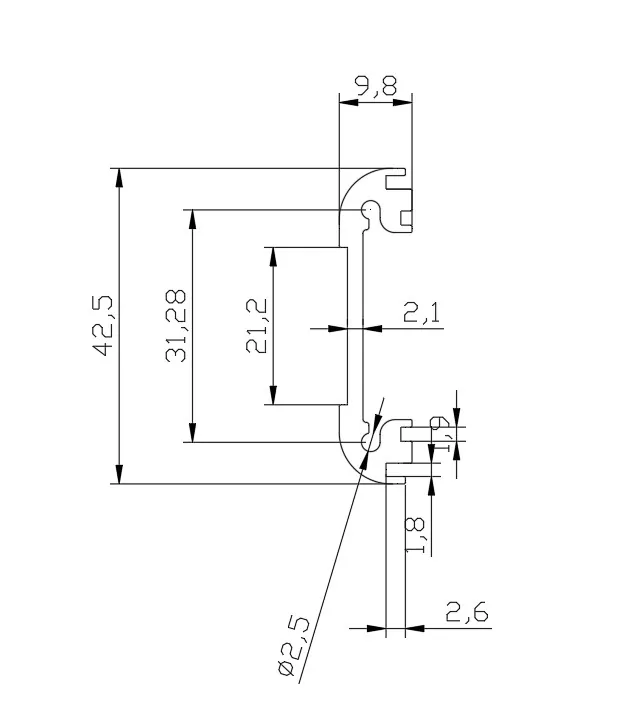

Struttura del prodotto

Vantaggi fondamentali

1. Altezza fissa 42,5 mm, adatta per l'installazione di apparecchiature integrate

Rispetto allo chassis ultrasottile, l'altezza di 42,5 mm offre uno spazio interno più ampio pur mantenendo dimensioni complessive relativamente compatte.

Per i moduli elettronici che devono essere installati in:

• Armadi di controllo
• Attrezzatura interna
• Rack o spazi di montaggio di apparecchiature
• Strutture attrezzature personalizzate
• All'interno di altri dispositivi elettronici

la lunghezza e la larghezza del telaio possono essere determinate in base allo spazio di installazione effettivo.

2. Lunghezza e larghezza personalizzabili per un facile abbinamento dello spazio di installazione

L'altezza del telaio di controllo industriale in alluminio incorporato da 42,5 mm è fissa a 42,5 mm, mentre la lunghezza e la larghezza possono essere regolate in base alla struttura dell'apparecchiatura.

La lunghezza e la larghezza del telaio possono essere determinate in base a:

• Posizione di installazione
• Dimensioni del circuito stampato
• Disposizione dei componenti
• Posizioni dell'interfaccia
• Moduli interni
• Dimensioni complessive dell'attrezzatura

Questa struttura è particolarmente adatta per moduli elettronici embedded di dimensioni non standard.

3. Slot per schede PCB interne per un comodo posizionamento della scheda a circuiti stampati

L'interno dello chassis è dotato di slot per schede PCB, che possono essere posizionate e montate in base alla struttura del PCB.

Per le apparecchiature che necessitano di integrare la scheda circuitale all'interno dello chassis, gli slot per schede possono ridurre l'uso di parti di supporto aggiuntive e contribuire a mantenere stabile la posizione di montaggio del PCB.

4. Le scanalature di montaggio interne supportano il layout strutturale interno

Oltre agli slot per schede PCB, l'interno dello chassis presenta anche scanalature di montaggio che possono essere utilizzate per fissare moduli interni, staffe e altre parti strutturali.

Per le apparecchiature che necessitano di integrare più componenti elettronici in uno spazio limitato, il layout interno può essere realizzato in base alla struttura reale.

5. La struttura del profilo in alluminio bilancia il supporto strutturale e la dissipazione del calore

Il profilo in alluminio come corpo principale del telaio può fornire un supporto strutturale stabile.

Allo stesso tempo, l'alluminio stesso ha una buona conduttività termica e, combinato con la struttura del profilo, può aiutare le apparecchiature elettroniche a dissipare il calore.

Per i prodotti con requisiti specifici di dissipazione del calore più elevati, è necessario determinare le soluzioni corrispondenti in base al consumo energetico, al layout e all'effettiva progettazione termica dei componenti elettronici.

6. I pannelli anteriore e posteriore supportano la lavorazione dell'interfaccia del dispositivo

I pannelli anteriore e posteriore possono essere lavorati a CNC secondo attrezzature specifiche, ad esempio:

• Interfacce di potenza
• Interfacce USB
• Interfacce di comunicazione
• Indicatori luminosi
• Pulsanti
• Fori di montaggio
• Altre interfacce dalla forma speciale

Pertanto, il telaio può essere adattato al layout dell'interfaccia dell'apparecchiatura elettronica finale.

Specifiche tecniche

Campi applicabili

Questo modello è consigliato per evidenziare l'"installazione incorporata", distinguendolo dal precedente modello compatto da 35 mm.

1. Moduli di controllo integrati

Adatto per piccoli moduli di controllo installati all'interno di apparecchiature di automazione, armadi di controllo o altre apparecchiature.

L'altezza di 42,5 mm può fornire uno spazio di montaggio relativamente ampio per PCB di controllo e componenti interni, mentre la lunghezza e la larghezza personalizzate aiutano lo chassis a adattarsi alla posizione di installazione specifica.

2. Moduli di acquisizione dati

Per le apparecchiature che necessitano di installare circuiti di acquisizione, interfacce e moduli di elaborazione dati, la scheda elettronica può essere fissata tramite gli slot interni per schede PCB e le dimensioni del telaio possono essere personalizzate in base allo spazio di installazione dell'apparecchiatura.

3. Moduli elettronici interni di apparecchiature industriali

Adatto per moduli elettronici che devono essere integrati all'interno di apparecchiature di grandi dimensioni, come moduli di controllo, interfaccia o elaborazione del segnale.

La lunghezza e la larghezza del telaio possono essere personalizzate in base allo spazio interno dell'attrezzatura, riducendo le dimensioni esterne non necessarie.

4. Apparecchiature di comunicazione integrate

Adatto per moduli di comunicazione o interfaccia che devono essere installati all'interno di altre apparecchiature.

I pannelli anteriore e posteriore possono essere lavorati in base all'interfaccia di comunicazione, all'interfaccia di alimentazione e ad altri requisiti.

5. Moduli elettronici per apparecchiature di automazione

Per i moduli elettronici indipendenti nelle apparecchiature di automazione, un telaio in profilo di alluminio può fornire protezione strutturale indipendente, mentre la lunghezza e la larghezza personalizzate si adattano alla posizione di installazione interna dell'apparecchiatura.

Articoli personalizzabili

Capacità di lavorazione CNC a 3 assi

Boyuan Hardware attualmente utilizza principalmente la lavorazione CNC a 3 assi e può eseguire lavorazioni successive sul telaio e sui pannelli con profilo in alluminio da 42,5 mm in base ai disegni del prodotto.

Il contenuto della lavorazione può includere:

• Aperture CNC
• Perforazione
• Toccando
• Lavorazione del foro di montaggio
• Lavorazione del foro di interfaccia
• Fori a forma speciale del pannello
• Fori svasati/svasati
• Lavorazione logo e marcatura
• Altre lavorazioni strutturali

Il contenuto di lavorazione specifico è determinato in base ai disegni del prodotto e ai requisiti strutturali.

Processo di produzione

Il cliente fornisce disegni del prodotto o requisiti dimensionali

↓

Conferma l'altezza fissa di 42,5 mm

↓

Conferma la lunghezza, la larghezza e lo spazio di installazione incorporato

↓

Confermare il layout del PCB e dei componenti interni

↓

Lavorazione di profili in alluminio

↓

Taglio della lunghezza

↓

Lavorazione CNC a 3 assi

↓

Lavorazione pannello frontale e posteriore

↓

Trattamento superficiale

↓

Controllo delle dimensioni e dell'aspetto

↓

Assemblaggio del telaio

↓

Ispezione del prodotto finito

↓

Imballaggio e spedizione
