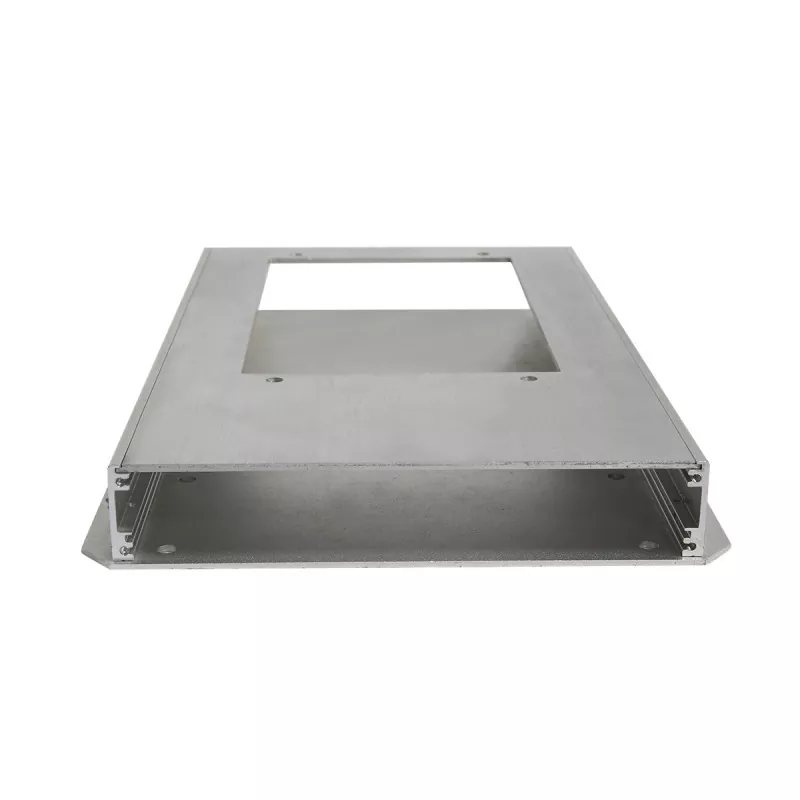

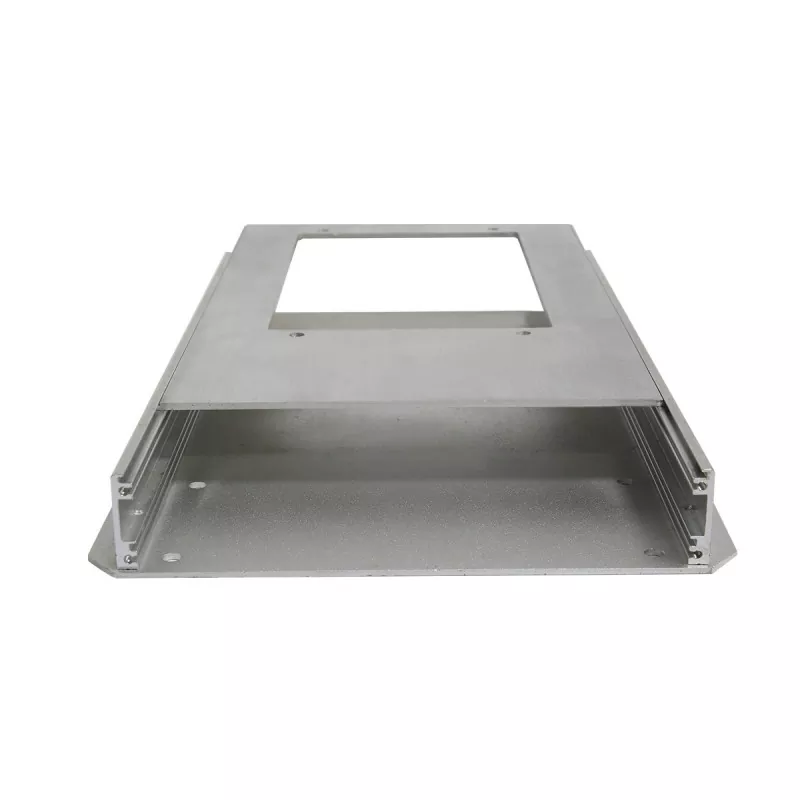

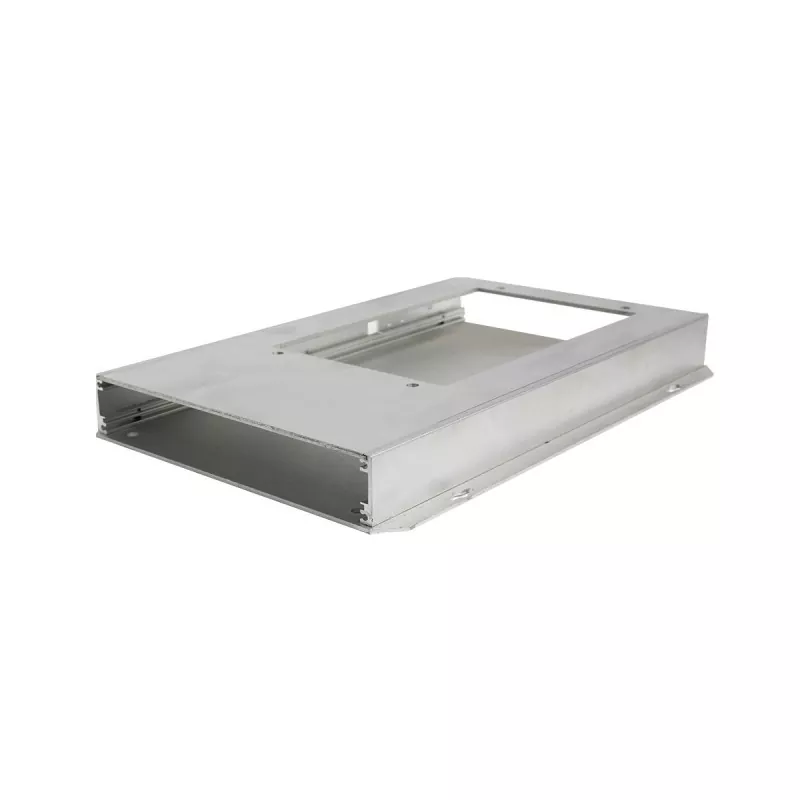

Telaio sottile in estrusione di alluminio da 30 mm per apparecchiature elettroniche

Il telaio sottile in alluminio estruso da 30 mm per apparecchiature elettroniche è un telaio compatto per apparecchiature elettroniche progettato con una struttura in profilo di alluminio. L'altezza della sezione trasversale del telaio è fissa a 30 mm, mentre la lunghezza e la larghezza possono essere personalizzate in base alla struttura del dispositivo e ai requisiti di montaggio.

A differenza del telaio standard con lunghezza, larghezza e altezza fisse, questo prodotto adotta una sezione trasversale del profilo in alluminio con altezza fissa. Regolando la lunghezza del profilo e la larghezza complessiva del telaio, può adattarsi a PCB, moduli di circuito e componenti elettronici di diverse dimensioni.

L'interno dello chassis è dotato di slot per schede e scanalature di montaggio, che possono essere utilizzati per il posizionamento e l'installazione di PCB e parti strutturali interne. La struttura del profilo in alluminio ha anche una certa capacità di dissipazione del calore e le aree di dissipazione del calore possono essere progettate in base ai requisiti effettivi dell'apparecchiatura.

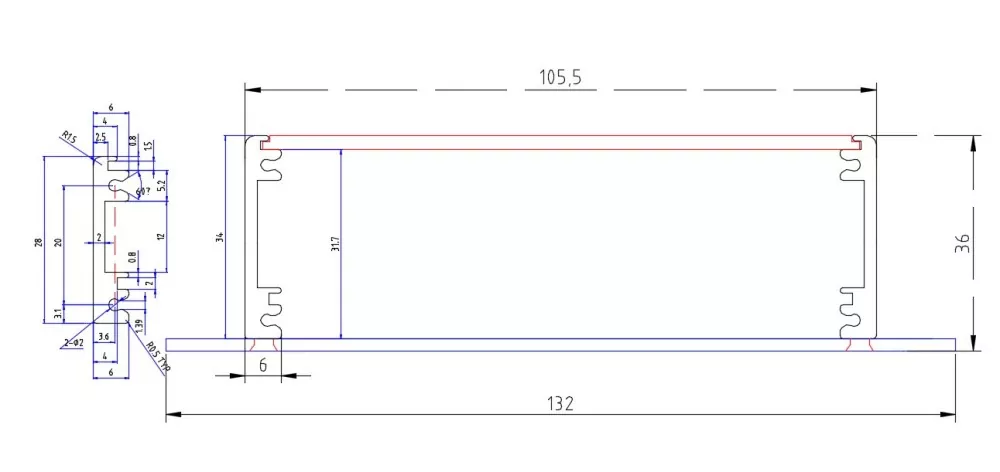

Struttura del prodotto

L'obiettivo strutturale di questo chassis da 30 mm non è una dimensione fissa di lunghezza × larghezza × altezza, ma piuttosto:

Altezza fissa 30mm + lunghezza personalizzabile + larghezza personalizzabile

La sua struttura di base comprende:

• Corpo del telaio in profilo di alluminio
• Pannello frontale
• Pannello posteriore
• Slot per schede PCB interne
• Scanalature di montaggio interne
• Struttura di dissipazione del calore
• Viti di fissaggio al pannello

Questa struttura può regolare la lunghezza e la larghezza del telaio in base ai requisiti di spazio interno dell'apparecchiatura mantenendo l'altezza ridotta di 30 mm.

Diagramma logico strutturale

Profilo in alluminio ad altezza fissa da 30mm

↓

Determinare la lunghezza e la larghezza in base ai requisiti dell'attrezzatura

↓

Utilizzare gli slot per schede interne per montare il PCB

↓

Utilizzare scanalature di montaggio per fissare le strutture interne

↓

Lavorazione CNC dei pannelli anteriore e posteriore in base ai requisiti di interfaccia

↓

Avvitare i pannelli anteriore e posteriore

Vantaggi fondamentali

1. Altezza ultrasottile da 30 mm, adatta per apparecchiature con vincoli di spazio

L'altezza del telaio è fissa a 30 mm. Rispetto allo chassis elettronico più alto, può ridurre lo spazio verticale occupato dall'apparecchiatura complessiva.

Adatto per l'installazione in spazi limitati:

• Piccoli dispositivi elettronici
• Moduli elettronici incorporati
• Moduli di controllo
• Moduli di acquisizione dati
• Moduli di comunicazione
• Dispositivi elettronici PCB

Se l'apparecchiatura ha limiti espliciti sull'altezza complessiva, la struttura da 30 mm può mantenere il profilo il più compatto possibile soddisfacendo al tempo stesso le esigenze di montaggio dei componenti elettronici interni.

2. Lunghezza e larghezza personalizzabili in base ai requisiti dell'attrezzatura

Una delle maggiori caratteristiche di questo prodotto è che la lunghezza e la larghezza non sono dimensioni fisse.

I clienti possono determinare la lunghezza e la larghezza del telaio richieste in base a:

• Dimensioni del circuito stampato
• Disposizione dei componenti elettronici
• Numero di interfacce
• Spazio di montaggio interno
• Posizione di montaggio dell'apparecchiatura
• Limiti delle dimensioni esterne

Pertanto, lo stesso telaio in profilo di alluminio di 30 mm di altezza può formare strutture di prodotto di diverse lunghezze e larghezze.

Ciò è particolarmente adatto per progetti OEM/ODM che richiedono la progettazione dello chassis basata su PCB o moduli elettronici.

3. Slot per schede integrati per un comodo montaggio su PCB

L'interno dello chassis è dotato di slot per schede, che possono essere utilizzati per posizionare e montare le schede PCB in base alla struttura effettiva.

Rispetto alle strutture che si basano interamente su staffe indipendenti per fissare il PCB, gli slot per schede all'interno del profilo possono aiutare a ridurre alcune strutture di fissaggio aggiuntive, rendendo la struttura interna dello chassis più compatta.

Per uno chassis di altezza ridotta come quello da 30 mm, l'uso razionale dello spazio interno è particolarmente importante.

4. Le scanalature di montaggio interne supportano la progettazione strutturale modulare

Oltre agli slot per schede PCB, lo chassis dispone anche di scanalature di montaggio, che possono essere utilizzate per montare e posizionare le parti strutturali interne.

In base al progetto specifico del prodotto, il layout complessivo può essere realizzato attorno a:

PCB → modulo interno → struttura di montaggio → pannelli anteriore e posteriore

Pertanto, i clienti non devono semplicemente selezionare i prodotti in base alle dimensioni esterne del telaio, ma possono progettare il telaio in base alla struttura interna effettiva.

5. La struttura del profilo in alluminio bilancia i requisiti di struttura e dissipazione del calore

La struttura del profilo in alluminio, oltre a fungere da corpo del telaio, può essere progettata anche per la dissipazione del calore in combinazione con le caratteristiche strutturali del profilo stesso.

Per i componenti elettronici con una certa generazione di calore all'interno, la pianificazione può essere effettuata in base ai requisiti effettivi del prodotto:

• Aree di dissipazione del calore
• Strutture di ventilazione
• Posizioni di montaggio dei componenti
• Percorsi di dissipazione del calore

Va notato che l'effettivo effetto di dissipazione del calore dipende dalla generazione di calore dell'apparecchiatura, dalla disposizione dei componenti, dalla struttura del profilo e dal design specifico di dissipazione del calore e le prestazioni termiche finali non possono essere giudicate esclusivamente dal materiale del telaio.

6. I pannelli anteriore e posteriore possono essere lavorati in base alle funzioni dell'apparecchiatura

I pannelli anteriore e posteriore sono fissati con viti e possono essere lavorati in modo indipendente in base alle reali interfacce delle apparecchiature e ai requisiti operativi.

Può essere lavorato secondo i disegni:

• Fori di interfaccia USB
• Fori dell'interfaccia di alimentazione
• Fori dell'interfaccia di comunicazione
• Asole per bottoni
• Fori per indicatori di direzione
• Area di visualizzazione
• Fori di montaggio
• Fori di ventilazione
• Altre aperture di forma speciale

Ciò consente allo stesso corpo in profilo di alluminio da 30 mm di adattarsi a diversi dispositivi elettronici.

Composizione del prodotto

Specifiche tecniche

Prodotti applicabili e campi di applicazione

Il telaio sottile in estrusione di alluminio da 30 mm per apparecchiature elettroniche non è limitato a un singolo settore, ma è più adatto alla selezione dell'applicazione in base alle sue caratteristiche strutturali: altezza ridotta da 30 mm + lunghezza e larghezza personalizzabili + slot per schede PCB + scanalature di montaggio.

1. Dispositivi elettronici incorporati

Adatto per alcuni moduli elettronici che devono essere installati all'interno di apparecchiature, armadi di controllo o altri spazi limitati.

L'altezza ridotta di 30 mm può aiutare a ridurre lo spazio verticale occupato dall'apparecchiatura.

2. Piccoli moduli di controllo

Per i piccoli dispositivi di controllo composti principalmente da PCB, circuiti di controllo e interfacce interne, gli slot per schede interne e le scanalature di montaggio possono essere utilizzati per il montaggio dei moduli.

3. Moduli di acquisizione dati

Le apparecchiature di acquisizione dati richiedono solitamente PCB, connettori e interfacce dati.

Personalizzando la lunghezza e la larghezza dello chassis, lo spazio interno può essere pianificato in base alle dimensioni effettive del PCB e i pannelli anteriore e posteriore possono essere lavorati in base alle posizioni dell'interfaccia.

4. Moduli di comunicazione e interfaccia

Per piccoli dispositivi elettronici che necessitano di installare interfacce di comunicazione, connettori o interfacce di controllo, i pannelli anteriore e posteriore possono essere lavorati in base al layout effettivo dell'interfaccia.

5. IoT e dispositivi elettronici integrati

Alcuni dispositivi IoT e integrati sono sensibili al volume del prodotto e devono completare il montaggio di PCB e componenti elettronici in uno spazio relativamente piccolo.

L'altezza fissa di 30 mm può essere utilizzata per la progettazione del telaio di tali dispositivi elettronici di altezza ridotta.

Lavorazione personalizzata CNC a 3 assi

Boyuan Hardware attualmente utilizza principalmente la lavorazione CNC a 3 assi per telai in alluminio e relative parti strutturali.

Secondo i disegni del prodotto, è possibile eseguire quanto segue:

• Aperture
• Perforazione
• Toccando
• Lavorazione del foro di montaggio
• Lavorazione del foro di interfaccia
• Lavorazione del pannello
• Lavorazione di scanalature strutturali
• Altre lavorazioni strutturali 2D/3D

I pannelli anteriore e posteriore possono essere lavorati secondo i layout di interfaccia di diversi dispositivi, consentendo allo stesso corpo in profilo di alluminio di adattarsi a diversi prodotti elettronici.

Ispezione di qualità

Per i telai con profili in alluminio personalizzati, è possibile ispezionare i seguenti elementi in base ai disegni del prodotto e ai requisiti dell'ordine:

Ispezione dimensionale

Confermare la lunghezza, la larghezza e le dimensioni strutturali principali del telaio.

Ispezione della lavorazione CNC

Ispezionare i fori di interfaccia, i fori di montaggio, i fori filettati e altre posizioni di lavorazione.

Ispezione del montaggio del PCB

Confermare l'adattamento tra il PCB e gli slot per schede interne.

Ispezione dell'assemblaggio del pannello

Confermare l'assemblaggio dei pannelli anteriore e posteriore con la carrozzeria.

Ispezione del trattamento superficiale

Ispezionare l'effetto e l'aspetto del trattamento superficiale del prodotto.

Ispezione dell'assemblaggio del prodotto finito

Verificare che tutte le parti strutturali del telaio si adattino correttamente dopo l'installazione.

Spettacolo laboratorio

Domande frequenti

Q1: È possibile personalizzare la lunghezza e la larghezza di questo telaio con profilo in alluminio da 30 mm?

SÌ. L'altezza di questo prodotto è fissa a 30 mm e la lunghezza e la larghezza possono essere personalizzate in base alle dimensioni dell'apparecchiatura, alle specifiche del PCB e ai requisiti della struttura interna.

Q2: 30 mm è l'altezza fissa del telaio?

SÌ. 30 mm è la specifica di altezza fissa di questa serie di sezioni trasversali di profili in alluminio. La lunghezza e la larghezza specifiche sono determinate in base ai requisiti del prodotto.

Q3: È possibile installare un PCB all'interno dello chassis?

SÌ. L'interno del prodotto è dotato di slot per schede, che possono essere utilizzati per il posizionamento e il montaggio del PCB in base alla struttura effettiva. Le dimensioni specifiche del PCB e il metodo di montaggio devono essere confermati in base alla struttura del prodotto.

Q4: È possibile realizzare fori di interfaccia nello chassis?

SÌ. I pannelli anteriore e posteriore possono essere lavorati con fori di interfaccia, fori di montaggio, fori per pulsanti, fori per spie luminose, aree di visualizzazione e altre aperture strutturali in base ai disegni del prodotto.

Q5: Il telaio ha una struttura di dissipazione del calore?

SÌ. Il prodotto adotta un design del profilo in alluminio con una struttura di dissipazione del calore e la progettazione della dissipazione del calore può essere eseguita in base all'effettiva generazione di calore e ai requisiti strutturali dell'apparecchiatura.
