Custodia elettronica in alluminio estruso da 35 × 18 mm per PCB

Custodia elettronica in alluminio estruso da 35 × 18 mm per PCB — un involucro in alluminio a profilo piatto progettato per PCB compatti, moduli di acquisizione dati, sensori, unità di comunicazione ed elettronica con vincoli di spazio. Con una larghezza di 35 mm e un'altezza a basso profilo di 18 mm, bilancia lo spazio di montaggio sulla scheda con uno spessore minimo del dispositivo.

Vantaggi fondamentali

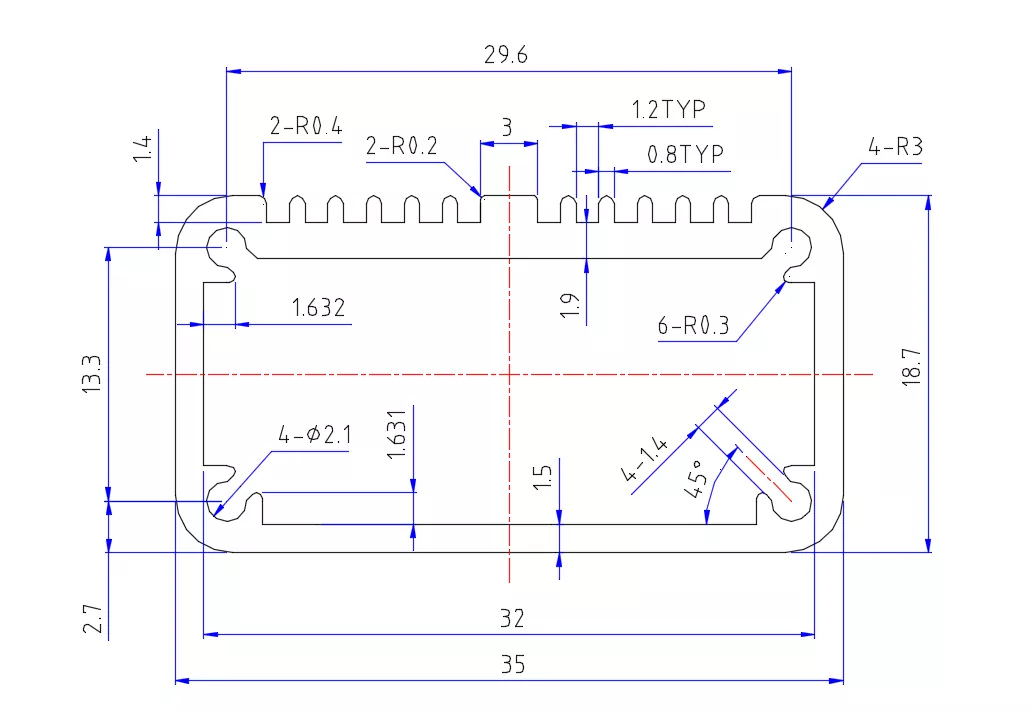

1. Profilo piatto 35×18 mm

La sezione trasversale di 35×18 mm è una struttura di alloggiamento elettronico a bassa altezza. Rispetto agli involucri in alluminio più alti, questo profilo piatto è più adatto per applicazioni con spazio interno limitato, aiutando a controllare lo spessore complessivo del dispositivo. Adatto per: moduli PCB, piccoli moduli di controllo, dispositivi di acquisizione dati, moduli sensore, moduli elettronici di comunicazione, dispositivi elettronici embedded.

2. Progettato per l'elettronica PCB compatta

Gli involucri per estrusione di alluminio possono essere progettati strutturalmente attorno a PCB e componenti interni e adattati a diversi prodotti attraverso il taglio della lunghezza e la successiva lavorazione. Per i prodotti che necessitano di montare moduli elettronici all'interno di altre apparecchiature, la struttura piatta 35×18mm è particolarmente adatta.

3. Design ad altezza ridotta per la miniaturizzazione dei dispositivi

L'altezza del profilo di 18 mm è una caratteristica fondamentale. L'alloggiamento in alluminio da 35×18 mm è più mirato per le situazioni in cui: le funzioni PCB sono già definite, ma l'altezza di montaggio interna del dispositivo è limitata. Ad esempio, quando è necessario alloggiare altri componenti elettrici, cavi o strutture meccaniche all'interno del dispositivo, l'involucro ad altezza ridotta aiuta a controllare lo spazio occupato dal modulo elettronico.

4. Supporto per la lavorazione di precisione CNC

Secondo i disegni tecnici del cliente, l'alloggiamento in alluminio può essere ulteriormente lavorato, tra cui:

Per quali prodotti è adatto?

1. Moduli elettronici PCB

Questa è un'importante direzione di applicazione per l'alloggiamento elettronico in alluminio estruso da 35×18 mm per PCB. Può essere utilizzato per: schede di controllo PCB, moduli funzionali elettronici, moduli di circuiti integrati, piccoli circuiti di controllo, moduli di elaborazione dati, moduli di conversione di circuiti. Particolarmente adatto per prodotti elettronici che necessitano di montare un PCB in un involucro metallico di altezza ridotta.

2. Moduli di acquisizione dati

La custodia in alluminio da 35×18 mm è adatta per prodotti compatti di acquisizione dati, come: moduli di acquisizione dati, moduli di acquisizione segnali, moduli di elaborazione dati, moduli di monitoraggio remoto, piccoli moduli di rilevamento. Questi dispositivi in ​​genere devono ospitare PCB, connettori e componenti elettronici riducendo al contempo le dimensioni complessive del dispositivo.

3. Sensori e moduli di rilevamento intelligente

Può essere utilizzato per: moduli elettronici di sensori, nodi di sensori intelligenti, moduli di rilevamento, moduli di acquisizione dati ambientali, moduli elettronici all'interno di apparecchiature di monitoraggio. Per le unità elettroniche dei sensori che devono essere installate all'interno di apparecchiature o in spazi limitati, la custodia piatta in alluminio offre una buona adattabilità spaziale.

4. Dispositivi elettronici IoT

La custodia in alluminio da 35×18mm può essere applicata ad alcuni piccoli moduli elettronici IoT, come: moduli di controllo IoT, moduli di monitoraggio intelligente, moduli di trasmissione dati, moduli di controllo remoto, unità di controllo interne di dispositivi intelligenti. Particolarmente adatto per moduli elettronici che devono essere integrati con altri dispositivi anziché utilizzati come grandi dispositivi autonomi.

5. Moduli di comunicazione e conversione del segnale

Può essere utilizzato per: moduli di comunicazione, moduli di trasmissione dati, moduli di conversione del segnale, piccoli dispositivi elettronici di comunicazione, unità di comunicazione integrate. Se il prodotto è costituito principalmente da un PCB, componenti del circuito e connettori e sono presenti requisiti di altezza, il 35×18 mm può fungere da soluzione di custodia compatta.

6. Moduli di controllo e automazione industriale

Adatto per: moduli di controllo industriale, unità di controllo di apparecchiature di automazione, moduli I/O, moduli di elaborazione del segnale, moduli di circuiti di controllo, unità di controllo elettroniche all'interno di apparecchiature. Rispetto ai grandi armadi di controllo industriali, il 35×18 mm è più adatto come modulo elettronico indipendente nelle apparecchiature di automazione.

Articoli di personalizzazione

Perché scegliere l'alloggiamento in alluminio da 35×18 mm?

Se il tuo prodotto ha le seguenti caratteristiche, puoi dare priorità a 35×18 mm: La dimensione del PCB è relativamente compatta e il dispositivo presenta limiti di altezza per la custodia. Ad esempio: PCB + componenti elettronici + connettori → necessitano di un involucro metallico di protezione → ma l'altezza di montaggio interna del dispositivo non può essere troppo alta → Custodia piatta in alluminio da 35×18 mm.

Pertanto, rispetto alle normali custodie quadrate in alluminio, la custodia elettronica in alluminio estruso da 35×18 mm per PCB è più adatta per enfatizzare: design a basso profilo/elettronica compatta/custodia salvaspazio.

Vantaggi della produzione Boyuan

Oltre 20 anni di esperienza nella produzione di alloggiamenti in alluminio

Boyuan Hardware ha oltre 20 anni di esperienza nella produzione di alloggiamenti in alluminio e telai in alluminio, focalizzata a lungo termine sulla produzione e lavorazione di parti strutturali elettroniche in alluminio.

ca. Stabilimento di produzione da 10.000㎡

Con circa 10.000㎡ di spazio produttivo, può supportare i requisiti dei progetti di alloggi in alluminio, dai campioni alla produzione di massa.

Lavorazione multiprocesso

La maggior parte dei processi produttivi vengono completati internamente, tra cui: Taglio → Lavorazione CNC → Foratura/maschiatura → Trattamento superficiale → Incisione laser/serigrafia → Ispezione → Assemblaggio.

Supporto per lavorazioni personalizzate

Per le custodie con profilo standard, Boyuan può eseguire ulteriori lavorazioni meccaniche in base al PCB, alle interfacce, al metodo di montaggio e alla struttura del prodotto del cliente, in modo che la custodia si adatti al dispositivo elettronico finale.

Spettacolo laboratorio

Domande frequenti

L'alloggiamento in alluminio da 35×18 mm è adatto per PCB?

È adatto per PCB compatti e moduli elettronici. La compatibilità effettiva deve essere confermata in base alle dimensioni del PCB, all'altezza dei componenti e alla struttura interna.

Per quali prodotti è adatto l'alloggiamento in alluminio da 35×18 mm?

Principalmente adatto per moduli elettronici PCB, moduli di acquisizione dati, moduli sensore, dispositivi IoT, moduli di comunicazione, moduli di conversione del segnale e moduli di controllo dell'automazione industriale.

È possibile personalizzare la lunghezza dell'alloggiamento in alluminio da 35×18 mm?

SÌ. 35×18 mm indica la dimensione della sezione trasversale e la lunghezza del prodotto può essere tagliata e lavorata in base al PCB e alla struttura del dispositivo.

L'alloggiamento in alluminio da 35×18 mm è adatto a dispositivi con spazio limitato?

SÌ. L'altezza del profilo basso di 18 mm lo rende particolarmente adatto per prodotti elettronici con requisiti di spessore del dispositivo o altezza di montaggio.

È possibile lavorare le aperture dei connettori?

SÌ. La lavorazione CNC per interfacce, connettori, indicatori luminosi, pulsanti, ecc. può essere eseguita in base ai disegni tecnici del cliente.

È possibile lavorare un logo?

Sì, sono supportate l'incisione laser e la stampa serigrafica. La soluzione specifica è confermata in base ai requisiti di superficie e design del prodotto.
