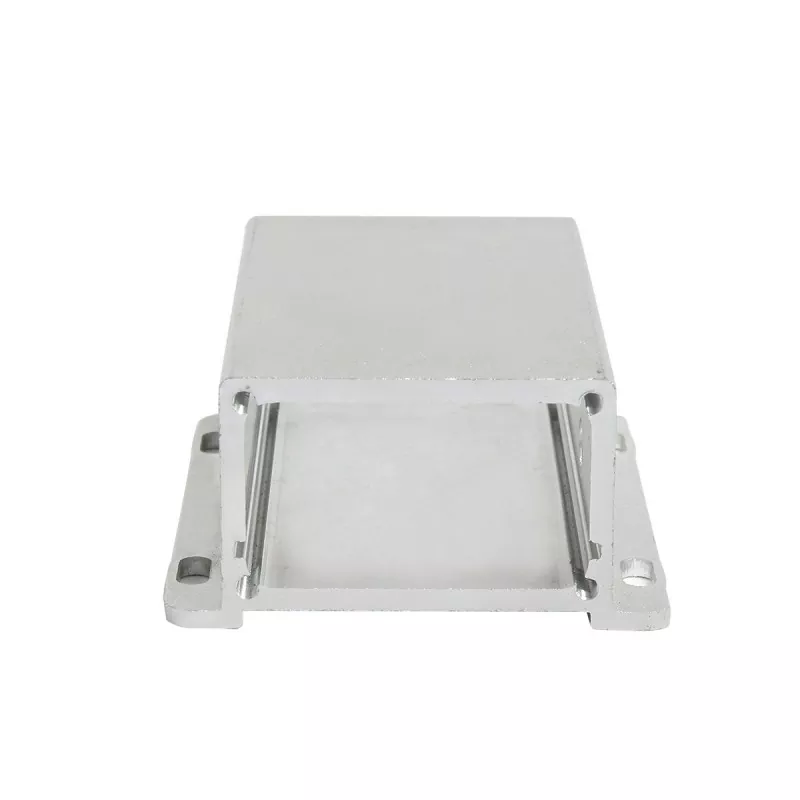

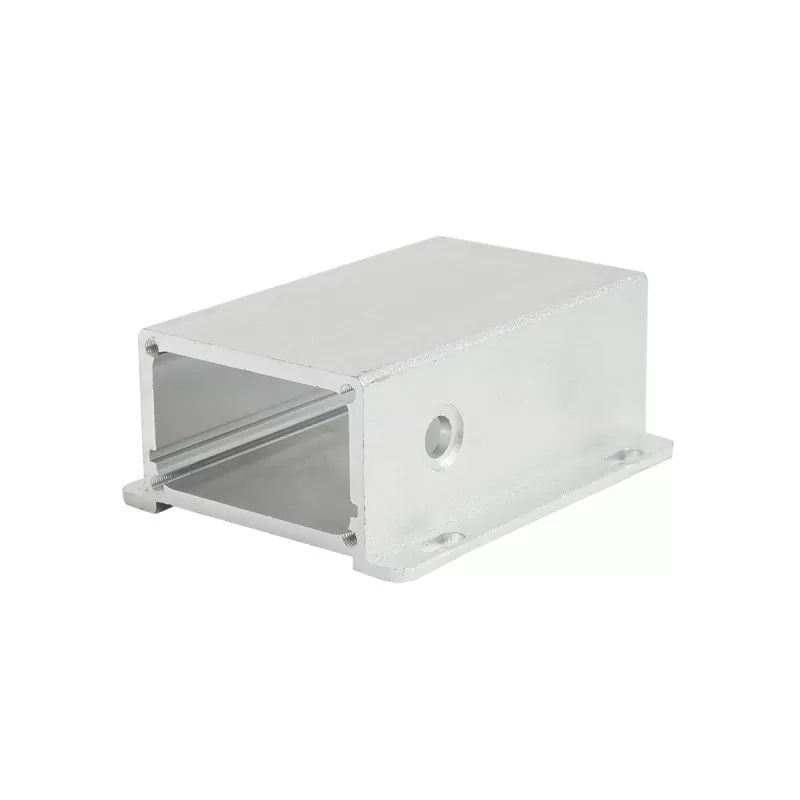

Custodia per apparecchiature elettroniche in alluminio da 63×32,5 mm

La custodia per apparecchiature elettroniche in alluminio da 63×32,5 mm è una custodia per dispositivi elettronici in alluminio estruso compatta e di medie dimensioni, adatta per prodotti elettronici che necessitano di una certa quantità di spazio di montaggio interno mantenendo sotto controllo il volume complessivo del dispositivo.

La larghezza di 63 mm offre uno spazio di disposizione laterale più ampio per PCB e componenti elettronici rispetto ai contenitori in alluminio ultrasottili; l'altezza di 32,5 mm può ospitare PCB, connettori e componenti elettronici convenzionali di una certa altezza, pur mantenendo un profilo del dispositivo relativamente compatto.

Pertanto questa dimensione è più adatta per: apparecchiature elettroniche con PCB di medie dimensioni, un numero moderato di interfacce e componenti di altezza non ridotta, ma che non richiedono lo spazio di uno chassis di grandi dimensioni.

Boyuan Hardware è in grado di eseguire il taglio di profili, la lavorazione CNC a tre assi, la foratura, la maschiatura, le aperture di interfaccia, la lavorazione delle superfici finali, l'elaborazione del logo, il trattamento superficiale e l'assemblaggio su profili di alluminio secondo i disegni del prodotto.

Perché il formato 63×32,5 mm è adatto a questo tipo di prodotto elettronico?

La larghezza di 63 mm offre un layout PCB più flessibile

Rispetto ai contenitori in alluminio stretti di circa 40-50 mm, la larghezza di 63 mm fornisce un'area di montaggio laterale più ampia per i PCB.

Per alcuni prodotti con PCB più larghi o in cui connettori, terminali e componenti elettronici devono essere disposti contemporaneamente sul PCB, la larghezza maggiore può ridurre il problema del layout dei componenti eccessivamente affollato.

È particolarmente adatto per prodotti che hanno superato le esigenze di spazio di una piccola scatola elettronica ma non hanno ancora raggiunto le dimensioni di un grande chassis industriale.

Altezza 32,5 mm Adatto per componenti elettronici convenzionali

L'altezza di 32,5 mm rientra in un intervallo relativamente pratico.

Ha un'altezza interna maggiore rispetto agli involucri a profilo ultrabasso come 13 mm, 18 mm, 19 mm e 20 mm, e può ospitare PCB e connettori convenzionali, senza aumentare in modo significativo lo spessore del dispositivo come i prodotti ad alto profilo come 40 mm, 48 mm e 80 mm.

Pertanto, questa dimensione è più adatta per: apparecchiature elettroniche che "richiedono una certa altezza dei componenti ma enfatizzano comunque una struttura compatta".

63×32,5 mm formano una sezione trasversale del dispositivo più bilanciata

A differenza dei contenitori ovviamente piatti e a basso profilo, il rapporto larghezza-altezza di 63×32,5 mm è più equilibrato.

Può fornire sia spazio laterale sul PCB che un certo spazio di montaggio verticale, quindi ha una buona adattabilità per moduli elettronici con strutture interne relativamente regolari.

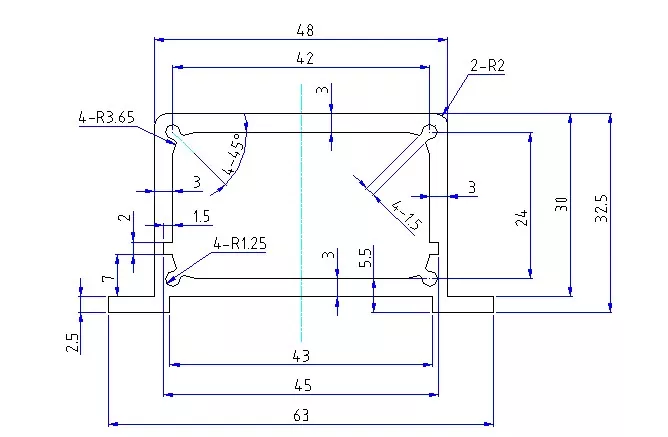

Specifiche tecniche

Nota: I tipi di leghe di alluminio, lo spessore delle pareti del profilo, la struttura della sezione trasversale interna, lo spazio interno disponibile, gli intervalli di lunghezza e le tolleranze specifiche devono essere confermati in base ai profili effettivi e ai disegni tecnici.

Per quali prodotti è adatto il contenitore in alluminio da 63×32,5 mm?

1 Moduli di controllo elettronico industriale

63×32,5 mm è più adatto per moduli elettronici industriali a volume controllato ma che necessitano comunque di installare internamente circuiti di controllo completi.

Tali prodotti solitamente devono considerare contemporaneamente PCB, interfacce di alimentazione, interfacce di controllo e componenti indicatori.

La larghezza di 63 mm può fornire un buon spazio di disposizione laterale, mentre l'altezza di 32,5 mm può mantenere il dispositivo relativamente compatto.

Pertanto, è adatto per il funzionamento indipendente di moduli di controllo elettronici industriali, piuttosto che di grandi armadi di controllo che richiedono molte schede e strutture interne complesse.

2 Moduli di acquisizione dati e conversione segnale

I prodotti di acquisizione dati e conversione del segnale in genere necessitano di posizionare contemporaneamente PCB, connettori e interfacce di ingresso/uscita in uno spazio limitato.

La larghezza di 63 mm può lasciare un certo spazio laterale per circuiti stampati e interfacce, mentre l'altezza di 32,5 mm può ospitare connettori convenzionali e componenti elettronici.

Pertanto, questa dimensione è più adatta per:

• Moduli di acquisizione dati
• Moduli di conversione del segnale
• Dispositivi di conversione dell'interfaccia
• Piccole apparecchiature per l'elaborazione del segnale

La custodia per apparecchiature elettroniche in alluminio da 63×32,5 mm è particolarmente adatta per prodotti con funzioni relativamente complete ma in cui le dimensioni complessive del dispositivo devono comunque rimanere compatte.

3 moduli di interfaccia di comunicazione

I piccoli moduli di interfaccia nelle apparecchiature di comunicazione di solito necessitano di disporre contemporaneamente circuiti di comunicazione, connettori, indicatori luminosi e interfacce di alimentazione.

La larghezza di 63 mm può fornire un'area di layout dell'interfaccia più ampia rispetto ai contenitori stretti e l'altezza di 32,5 mm può ospitare PCB di comunicazione convenzionali e relativi componenti.

Pertanto, questa dimensione è adatta per piccoli moduli elettronici di comunicazione monofunzione o multi-interfaccia, piuttosto che per chassis di comunicazione di grandi dimensioni.

4 Piccole apparecchiature di misurazione e collaudo industriale

Alcune apparecchiature di misurazione e test richiedono l'installazione di PCB, interfacce di connessione, pulsanti o indicatori luminosi, ma non è necessario che il volume complessivo sia molto grande.

63×32,5 mm può raggiungere un equilibrio tra spazio interno e dimensioni esterne.

La larghezza maggiore può essere utilizzata per organizzare interfacce o aree operative e l'altezza di 32,5 mm può fornire spazio di montaggio di componenti elettronici di base.

Pertanto, è adatto per alcuni moduli compatti di misurazione, test e strumenti elettronici.

5 moduli elettronici integrati

Per i moduli elettronici che devono essere integrati all'interno di altre apparecchiature, il contenitore solitamente deve bilanciare lo spazio di montaggio interno e il volume occupato complessivo.

Rispetto alle custodie in alluminio più grandi, le dimensioni 63×32,5 mm semplificano il controllo del volume del dispositivo, pur disponendo di più spazio interno rispetto alle custodie ultrasottili.

Pertanto può essere utilizzato per:

• Moduli di controllo integrati
• Moduli di interfaccia industriale
• Moduli di conversione elettronica
• Moduli funzionali interni al dispositivo

È necessario verificare se alla fine sarà idoneo in combinazione con la posizione di installazione e le dimensioni effettive del PCB.

Per quale tipo di PCB è adatto il formato 63×32,5 mm?

Questa dimensione è più adatta per PCB di medie dimensioni con determinati requisiti di spazio laterale.

Nella scelta si consiglia di considerare contemporaneamente:

Lunghezza e larghezza PCB → Posizioni dei fori di fissaggio PCB → Altezza massima dei componenti → Posizioni delle interfacce → Instradamento dei cavi → Spazio interno disponibile della custodia.

Se il PCB è molto stretto, si può prendere in considerazione un profilo in alluminio più piccolo.

Se la larghezza del PCB è ampia ma l'altezza del componente non è elevata, 63×32,5 mm possono fornire uno spazio laterale relativamente adeguato.

Se è necessario installare internamente moduli di potenza o altri componenti significativamente più alti, è necessario verificare ulteriormente lo spazio interno effettivamente disponibile corrispondente all'altezza di 32,5 mm.

Come scegliere tra 63×32,5 mm e dimensioni simili?

Il posizionamento di 63×32,5 mm può essere riassunto come: più spazio laterale rispetto ai piccoli chassis in alluminio, ma non richiede le dimensioni di un grande chassis in alluminio.

Quale lavorazione personalizzata può essere fornita per l'involucro in alluminio da 63×32,5 mm?

Boyuan Hardware può eseguire la post-lavorazione su profili di alluminio secondo i disegni tecnici del cliente.

Lavorazione non standard basata sui disegni del prodotto

Per l'involucro in alluminio da 63×32,5 mm, i progetti reali di solito richiedono un'ulteriore post-lavorazione anziché utilizzare direttamente il profilo non lavorato.

Il tipico processo di lavorazione include:

Taglio del profilo → Lavorazione della faccia terminale → Aperture dell'interfaccia → Fori di montaggio/maschiatura → Lavorazione della piastra terminale → Logo → Trattamento superficiale → Ispezione → Assemblaggio

Se il cliente dispone già di disegni tecnici 2D o modelli 3D, le posizioni di lavorazione possono essere confermate in base ai disegni.

Se sono disponibili solo il PCB e le dimensioni del prodotto, è anche possibile utilizzare prima:

• Dimensioni del circuito stampato
• Altezza del componente
• Disposizione dell'interfaccia
• Lunghezza della custodia

per giudicare se 63×32,5 mm è adatto alla struttura del prodotto.

Capacità di lavorazione

Boyuan Hardware ha oltre 20 anni di esperienza nel settore degli involucri in alluminio e dei telai in alluminio, con un'area di fabbrica di circa 10.000 metri quadrati e circa 300 stampi esistenti.

Le principali fasi di lavorazione includono:

• Taglio di profili in alluminio
• Lavorazione CNC a tre assi
• Perforazione
• Toccando
• Lavorazione della faccia finale
• Aperture dell'interfaccia
• Trattamento superficiale
• Incisione laser
• Stampa serigrafica
• Ispezione del prodotto
• Assemblaggio del prodotto

La post-lavorazione delle custodie in alluminio può essere eseguita in base ai disegni tecnici 2D del cliente, ai modelli 3D, ai dati PCB o ai campioni di prodotto.

Processo di lavorazione personalizzato

Passaggio 1 | Fornire informazioni sul prodotto
I clienti forniscono disegni 2D, modelli 3D, dimensioni PCB o campioni di prodotti.

Passaggio 2 | Conferma profilo
Verificare se la sezione trasversale di 63×32,5 mm soddisfa i requisiti in base alle dimensioni del PCB, all'altezza dei componenti e alla struttura di montaggio.

Passaggio 3 | Determinare la lunghezza
Determinare la lunghezza di taglio del profilo in base alle dimensioni complessive del dispositivo.

Passaggio 4 | Conferma post-lavorazione
Determinare i requisiti di lavorazione quali interfacce, fori di montaggio, fori filettati, piastre terminali e logo.

Passaggio 5 | Lavorazione del campione
Produrre campioni in base ai requisiti del progetto e confermare le dimensioni e le relazioni di assemblaggio.

Passaggio 6 | Produzione di massa
Eseguire la lavorazione di massa dopo la conferma del campione.

Passaggio 7 | Ispezione e assemblaggio
Eseguire controlli dimensionali, estetici e di assemblaggio in base ai requisiti del prodotto.

Passaggio 8 | Imballaggio e spedizione
Imballare in base alle dimensioni del prodotto, alla quantità e al metodo di trasporto.

Punti chiave per la conferma del campione

Si consiglia di verificare quanto segue prima della produzione in serie:

• Dimensioni della sezione trasversale dell'armadio
• Lunghezza della custodia
• Posizione di montaggio del circuito stampato
• Spazio tra PCB e custodia
• Altezza del componente
• Posizioni dell'interfaccia
• Dimensioni di apertura
• Posizioni dei fori di montaggio
• Specifiche della filettatura
• Adattamento della piastra terminale
• Posizione del logo
• Effetto del trattamento superficiale
• Effetto complessivo dell'assemblaggio

Qualità e documentazione correlata

Boyuan Hardware può fornire la documentazione relativa ai prodotti e ai materiali in base ai requisiti del progetto.

Attualmente disponibile:

• Documentazione relativa a SGS
• Documentazione relativa alle SVHC
• Documentazione di ispezione del prodotto
• Documentazione di conferma delle dimensioni del prodotto e della lavorazione

Se il progetto prevede requisiti specifici di audit sui materiali o sui fornitori, questi possono essere confermati in anticipo nella fase di richiesta.

Imballaggio e spedizione

È possibile sviluppare soluzioni di imballaggio corrispondenti in base alla lunghezza, alle condizioni della superficie e alla quantità ordinata della custodia in alluminio da 63×32,5 mm.

Opzioni disponibili:

• Protezione individuale
• Protezione antigraffio
• Confezione a strati
• Separazione interna
• Imballaggio esterno in cartone
• Confezione sfusa in cartone intero

Il metodo di imballaggio specifico è determinato in base alle dimensioni, alla quantità e ai requisiti di trasporto del prodotto.

Perché scegliere l'hardware Boyuan?

Oltre 20 anni di esperienza nel settore delle custodie in alluminio

Impegno a lungo termine nella lavorazione di involucri in alluminio, telai in alluminio e parti strutturali in alluminio.

ca. Fabbrica da 10.000㎡

Dotato di condizioni di produzione per il taglio di profili in alluminio, lavorazione CNC, trattamento superficiale, stampa, ispezione e assemblaggio.

ca. 300 stampi esistenti

Le soluzioni esistenti di profili in alluminio possono essere abbinate in base alle dimensioni e alla struttura del prodotto.

Lavorazione CNC a tre assi

Supporta aperture di interfaccia, foratura, maschiatura, lavorazione delle superfici finali e altre lavorazioni strutturali non standard.

Coordinamento multiprocesso

Taglio, CNC, foratura, maschiatura, trattamento superficiale, incisione laser, serigrafia, ispezione e assemblaggio possono essere coordinati in base al progetto.

Domande frequenti

Per quali prodotti è adatto il contenitore in alluminio da 63×32,5 mm?

Adatto per prodotti elettronici con PCB di medie dimensioni, più interfacce e la necessità di mantenere il dispositivo compatto, come moduli di controllo elettronico industriale, moduli di acquisizione dati, apparecchiature di conversione del segnale, moduli di interfaccia di comunicazione e alcune apparecchiature di misurazione e test.

Qual è la caratteristica più importante del formato 63×32,5 mm?

Bilancia la larghezza laterale e l'altezza del recinto. 63 mm possono fornire un buon spazio per il layout del PCB e dell'interfaccia, mentre 32,5 mm possono mantenere il dispositivo relativamente compatto.

Il formato 63×32,5 mm è adatto ai PCB?

Può essere utilizzato per PCB di dimensioni corrispondenti, ma l'idoneità effettiva deve essere confermata in base alla lunghezza e larghezza del PCB, alla posizione dei fori di montaggio, all'altezza dei componenti e alla struttura interna del profilo.

Quanto possono essere alti i componenti con un'altezza di 32,5 mm?

32,5 mm è l'altezza della sezione trasversale esterna. L'altezza interna effettiva disponibile deve sottrarre lo spessore della parete del profilo e la struttura interna e viene calcolata in combinazione con la posizione di montaggio del PCB.

È possibile lavorare le aperture dei connettori?

SÌ. I fori di interfaccia corrispondenti possono essere lavorati in base ai modelli di connettore e ai disegni tecnici.

È possibile realizzare fori filettati?

Sì, è possibile eseguire forature, maschiature e altre lavorazioni successive CNC.

È possibile personalizzare la lunghezza della custodia?

Sì, il taglio del profilo può essere eseguito in base alla lunghezza effettiva del dispositivo.

È possibile realizzare fori di montaggio su PCB?

Sì, la lavorazione corrispondente può essere eseguita in base alla posizione dei fori di montaggio del PCB e alla struttura dell'involucro.

Possono essere forniti campioni?

I progetti di personalizzazione possono avere campioni confermati in base ai requisiti effettivi.

16. Quali informazioni si consiglia di fornire al momento della richiesta?

Per confermare se la custodia per apparecchiature elettroniche in alluminio da 63×32,5 mm è adatta al proprio prodotto, si consiglia di fornire:

• Lunghezza e larghezza del PCB
• Posizioni dei fori di montaggio su PCB
• Altezza massima del componente
• Lunghezza della custodia richiesta per il prodotto
• Numero di interfacce
• Tipo di interfaccia
• Posizioni dell'interfaccia
• Struttura della piastra terminale
• Requisiti del trattamento superficiale
• Quantità di acquisto stimata

Se non è ancora disponibile un disegno tecnico completo, è possibile innanzitutto fornire:

Dimensioni PCB + altezza massima del componente + lunghezza del prodotto + layout dell'interfaccia

per la valutazione preliminare.
