Custodia in alluminio per modulo GPS da 58×24 mm

Custodia in alluminio per modulo GPS da 58×24 mm — un alloggiamento ampio e sottile in alluminio estruso che aggiunge un po' di larghezza extra per il posizionamento e la misurazione dei componenti elettronici. La larghezza di 58 mm supera i comuni profili da 52-57 mm, consentendo PCB più grandi, display più grandi e più moduli funzionali affiancati, mentre l'altezza di 24 mm mantiene un aspetto sottile ed elimina piccoli trasformatori, condensatori elettrolitici (tipicamente 18-22 mm), relè e componenti di media altezza.

Il corpo del profilo viene tagliato alla lunghezza richiesta e completato con piastre terminali, lavorazione CNC e lavorazioni correlate. Gli slot per schede interne consentono al PCB di scivolare e di essere fissato senza viti aggiuntive, offrendo una velocità di assemblaggio che altri tipi di contenitori non possono eguagliare.

Rispetto agli alloggiamenti in plastica, il corpo in alluminio fornisce una migliore resistenza strutturale e una finitura metallica e supporta interfacce lavorate a CNC, fori di montaggio, fori filettati, fori per antenna SMA e fessure di dissipazione del calore.

Boyuan Hardware, con oltre 20 anni di esperienza e una fabbrica di ~10.000㎡, fornisce taglio, CNC, foratura, maschiatura, trattamento superficiale, incisione laser, serigrafia, ispezione e assemblaggio.

Caratteristiche del prodotto

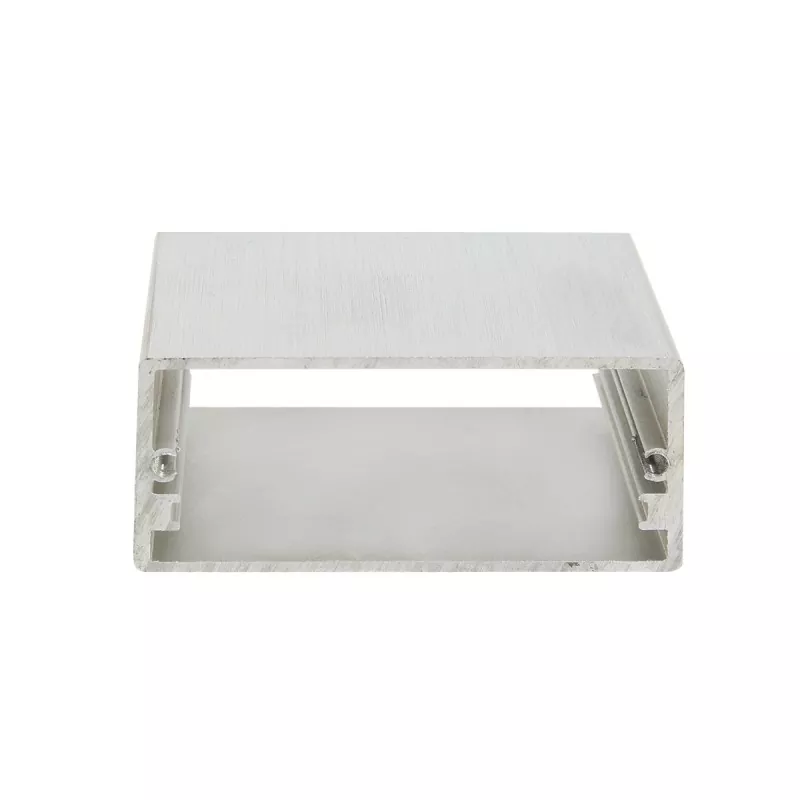

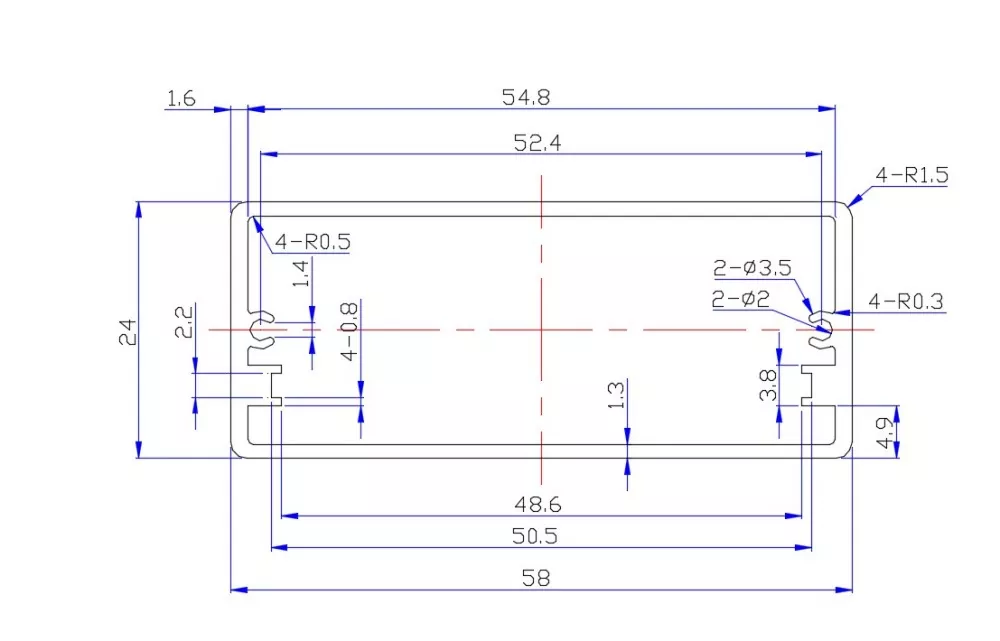

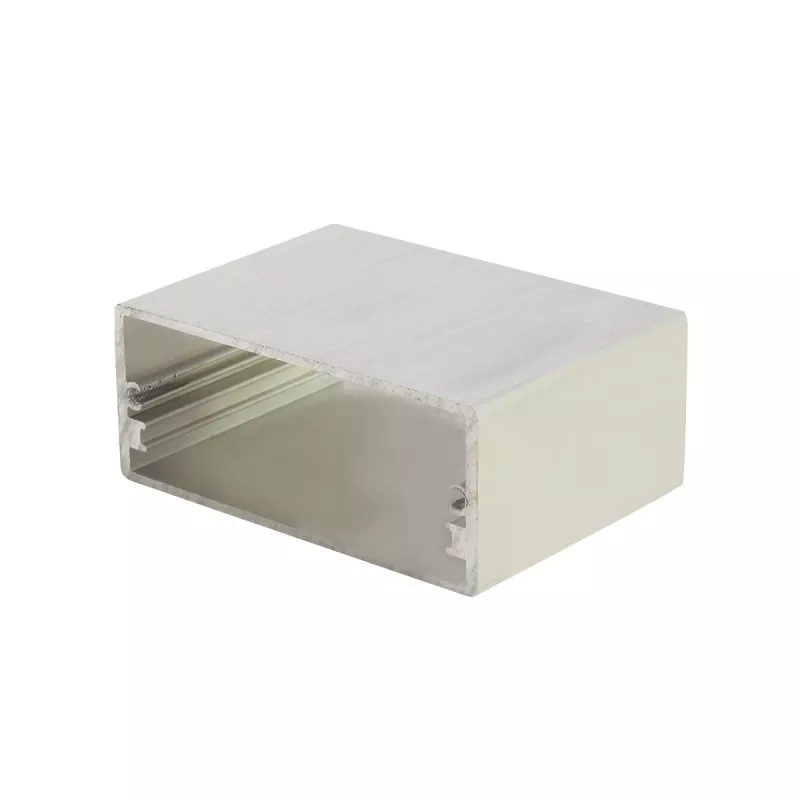

01| Design largo e sottile 58×24 mm

La sezione trasversale da 58 mm di larghezza x 24 mm di altezza offre ampio spazio per l'imballaggio delle apparecchiature elettroniche.

La larghezza di 58 mm è più ampia rispetto alle specifiche comuni di 52-57 mm, poiché consente layout PCB più grandi e supporta più moduli funzionali affiancati e design dell'interfaccia, soddisfacendo i requisiti di layout di ingresso/uscita multicanale; l'altezza di 24 mm mantiene un aspetto sottile del dispositivo fornendo allo stesso tempo ampio spazio per il montaggio dei componenti, accogliendo piccoli trasformatori, condensatori elettrolitici (tipicamente 18-22 mm di altezza), relè e componenti di media altezza, supportando le esigenze di integrazione di sistemi di circuiti relativamente complessi.

02| Struttura in estrusione di alluminio

Il corpo dell'involucro è formato da estrusione di profili in lega di alluminio. La dimensione della sezione trasversale dell'involucro di estrusione di alluminio è fissa, mentre la lunghezza può essere tagliata in base alle effettive esigenze del prodotto. Pertanto, la stessa custodia specifica può adattarsi a PCB e moduli elettronici di diverse lunghezze. Questa struttura è particolarmente adatta per prodotti elettronici che richiedono lo sviluppo in serie.

03| Adatto per il montaggio su PCB

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici. L'interno è dotato di serie di slot per schede di circuito e il PCB può essere inserito e fissato direttamente senza viti aggiuntive.

04| Supporto per la lavorazione personalizzata CNC

Il profilo standard è solo il punto di partenza. Boyuan Hardware può eseguire lavorazioni CNC sulla custodia in alluminio da 58×24 mm secondo i disegni del cliente, tra cui:

• Aperture di interfaccia (USB, RJ45, connettori aeronautici, interfacce BNC, interfacce di alimentazione, interfacce antenna SMA, ecc.)
• Fori per viti e fori di posizionamento
• Fori filettati e fori svasati
• Fessure di dissipazione del calore e fori di ventilazione
• Aperture delle finestre sullo schermo
• Asole per bottoni e fori per interruttori
• Fori di montaggio e fori di montaggio a parete
• Scanalature e gradini
• Smussatura
• Altre strutture personalizzate

05| Lunghezza personalizzabile in base al prodotto

58×24 mm è la specifica della sezione trasversale della custodia e la lunghezza del prodotto può essere tagliata in base alle dimensioni effettive dell'apparecchiatura. La lunghezza lavorabile specifica viene confermata in base ai requisiti del materiale, del trattamento superficiale e del prodotto.

06| Prestazioni efficienti di dissipazione del calore

La lega di alluminio ha un'eccellente conduttività termica. In combinazione con il design wide-body da 58 mm, può aiutare efficacemente i componenti interni a dissipare il calore e prolungare la durata delle apparecchiature.

07| La custodia in metallo combina struttura e aspetto

La lega di alluminio è leggera e ha buone prestazioni strutturali, pur mantenendo una struttura metallica naturale. Attraverso trattamenti superficiali come spazzolatura, sabbiatura e anodizzazione, è possibile ottenere diversi effetti estetici, conferendo alle apparecchiature elettroniche un aspetto del prodotto più professionale.

Specifiche tecniche

Nota: I gradi specifici dei materiali, lo spessore delle pareti, gli intervalli di lunghezza, le tolleranze dimensionali e i colori del trattamento superficiale saranno soggetti ai disegni effettivi del prodotto e ai requisiti dell'ordine.

Per quali prodotti è adatto il contenitore in alluminio da 58×24 mm?

La custodia in alluminio per modulo GPS da 58×24 mm appartiene alla categoria delle custodie sottili in alluminio a corpo largo: la larghezza di 58 mm può ospitare PCB più grandi e più moduli funzionali affiancati; l'altezza di 24 mm mantiene un aspetto sottile fornendo allo stesso tempo ampio spazio interno. Questa specifica è ampiamente utilizzata in strumenti e contatori, comunicazioni elettriche, ingegneria della metropolitana, apparecchiature mediche, sistemi di diffusione sonora e altri settori.

1. Strumenti, misuratori e apparecchiature di misurazione

58×24 mm è una soluzione di imballaggio ideale per strumenti e misuratori:

• Livelli digitali/inclinometro digitali
• Custodie per strumenti e misuratori
• Strumenti di acquisizione dati
• Involucri del generatore di segnale
• Analizzatori di potenza
• Apparecchiature di prova
• Strumenti di misura di precisione

Perché il formato 58×24mm è adatto per strumenti e misuratori? 58×24 mm è una specifica di dimensione classica per strumenti di misura come livelli digitali e inclinometri: la larghezza di 58 mm è più ampia di 57 mm e può ospitare schermi LCD più grandi e circuiti stampati di misurazione più complessi. L'altezza di 24 mm offre uno spessore di presa confortevole e la custodia in lega di alluminio offre un'eccellente resistenza agli urti e alla torsione, garantendo la precisione della misurazione.

2. GPS/GPRS e apparecchiature di localizzazione

• Contenitori per moduli GPS/GPRS
• Localizzatori GPS per veicoli
• Dispositivi per il posizionamento e il tracciamento degli asset
• Moduli di posizionamento esterno
• Piccole scatole di derivazione elettroniche

Perché 58×24 mm è adatto ai localizzatori GPS? I dispositivi di localizzazione GPS necessitano di un layout PCB più ampio per ospitare moduli GPS, moduli di comunicazione, antenne e batterie. La larghezza di 58 mm offre uno spazio di montaggio più ampio e lo spessore di 24 mm è adatto per nascondersi all'interno di veicoli o attrezzature.

3. Moduli di comunicazione e apparecchiature wireless

• Moduli di comunicazione
• Piattaforme senza fili
• Moduli di conversione del segnale
• Contenitori per amplificatori di segnale
• Terminali della piattaforma wireless
• Moduli di trasmissione dati
• Server video
• Router, ricevitori wireless

4. Scatole schermanti e applicazioni anti-interferenza

La custodia in alluminio da 58×24 mm può fungere da buona soluzione di schermatura elettromagnetica:

• Scatole di schermatura elettronica
• Involucri di dispositivi antidisturbo
• Schermatura dei moduli ad alta frequenza
• Scatole di protezione dei circuiti di precisione

Il materiale stesso in lega di alluminio ha buone prestazioni di schermatura elettromagnetica, prevenendo efficacemente le interferenze elettromagnetiche.

5. Moduli di potenza

• Contenitori per alimentazione di veicoli
• Contenitori per inverter
• Alloggiamenti in alluminio del raddrizzatore
• Moduli convertitori DC-DC
• Moduli di alimentazione switching

6. Moduli di controllo e automazione industriale

• Controllori industriali
• Moduli controllore logico programmabile (PLC).
• Moduli di controllo del movimento
• Moduli di espansione I/O
• Apparecchiature di controllo dell'automazione

7. Attrezzature mediche

• Contenitori per apparecchiature mediche
• Moduli di prova
• Moduli apparecchiature di monitoraggio
• Strumenti medici portatili

8. Diffusione sonora e apparecchiature audio

• Apparecchiature per sistemi di diffusione sonora
• Circuiti amplificatori
• Apparecchiature audio

Cosa può essere personalizzato per la custodia in alluminio da 58×24 mm?

Trattamento superficiale

Anodizzazione

L'anodizzazione è uno dei metodi di trattamento superficiale comunemente utilizzati per gli involucri in alluminio. Può modificare l'aspetto e le proprietà superficiali della superficie dell'alluminio e ottenere diversi effetti cromatici.

Sabbiatura

La sabbiatura può formare una struttura opaca uniforme sulla superficie dell'alluminio, adatta per apparecchiature elettroniche industriali e custodie per strumenti.

Spazzolatura

La spazzolatura può formare strutture metalliche regolari, consentendo al prodotto di mantenere un'evidente struttura metallica in lega di alluminio.

Incisione laser

Sulla superficie della custodia in alluminio del modulo GPS da 58×24 mm è possibile lavorare quanto segue:

• Logo
• Modello del prodotto
• Identificazione dell'interfaccia
• Numero del prodotto
• Testo e modelli

Stampa serigrafica

Adatto per la lavorazione di loghi multicolori, testo e identificazione di funzioni.

Lavorazione personalizzata di custodie in alluminio professionali

Non solo produciamo custodie standard in alluminio, ma possiamo anche personalizzarle in base alle strutture del prodotto del cliente.

I clienti devono solo fornire:

Disegni 2D/modelli 3D/campioni fisici/dimensioni del prodotto

Possiamo quindi eseguire la valutazione della lavorazione in base ai requisiti effettivi del prodotto.

La lavorazione CNC soddisfa requisiti non standard

Per i prodotti che non possono essere soddisfatti direttamente dal profilo standard 58×24mm, la personalizzazione può essere ottenuta attraverso successive lavorazioni CNC.

Per esempio:

Aperture di interfaccia + finestre dello schermo + fori di montaggio + fori filettati + fessure di dissipazione del calore + scanalature + gradini + logo

Tutto può essere lavorato secondo i disegni del cliente.

Guida alla selezione dei prodotti

Se la larghezza del tuo PCB è vicina a 58 mm

58×24 mm è la scelta ideale: la larghezza di 58 mm fornisce uno spazio di routing PCB più ampio e un layout di interfaccia più affiancato ed è più ampia delle specifiche comuni di 52-57 mm.

Se il tuo dispositivo è uno strumento o un misuratore

58×24 mm è una specifica classica per livelli digitali, inclinometri, strumenti di prova e altre apparecchiature di misurazione. La larghezza di 58 mm può ospitare display più grandi e circuiti stampati più complessi, mentre lo spessore di 24 mm offre una presa comoda.

Se il tuo dispositivo contiene componenti di media altezza

L'altezza di 24 mm può ospitare piccoli trasformatori, condensatori elettrolitici (18-22 mm), relè e componenti di media altezza, adatti per apparecchiature elettroniche che richiedono un certo spazio verticale interno.

Se il tuo dispositivo ha bisogno di un aspetto sottile

L'altezza di 24 mm mantiene un aspetto snello fornendo allo stesso tempo ampio spazio interno, bilanciando estetica e completezza funzionale.

Se hai bisogno di compatibilità con più interfacce

La larghezza di 58 mm supporta il layout affiancato di più interfacce come RJ45, connettori aeronautici, interfacce per antenne BNC, USB e SMA, adatte per apparecchiature di comunicazione e misurazione che richiedono interfacce ricche.

Se il tuo dispositivo necessita di una buona dissipazione del calore

L'involucro in lega di alluminio ha un'eccellente conduttività termica. In combinazione con il design wide-body da 58 mm, può aiutare efficacemente i componenti interni a dissipare il calore.

Se le lunghezze del PCB differiscono

Il profilo può essere tagliato in base alla lunghezza del prodotto e la stessa specifica di sezione trasversale può adattarsi a prodotti di diverse lunghezze.

Spettacolo laboratorio

Domande frequenti

1. Per quali prodotti è adatto il contenitore in alluminio da 58×24 mm?

58×24 mm appartiene alla categoria dei contenitori sottili in alluminio a corpo largo. Le applicazioni principali includono strumenti e misuratori (livelli digitali, inclinometri), moduli GPS/GPRS, moduli di comunicazione, scatole di schermatura, involucri di alimentazione per veicoli, server video, piattaforme wireless, involucri di inverter, apparecchiature mediche, sistemi di comunicazione al pubblico, ecc. La larghezza di 58 mm offre uno spazio di layout PCB più ampio e l'altezza di 24 mm può ospitare componenti di media altezza pur mantenendo un aspetto sottile.

2. La lunghezza della custodia è 58×24 mm?

N. 58×24mm si riferisce alla dimensione della sezione trasversale dell'involucro (larghezza × altezza). La lunghezza del prodotto può essere tagliata in base all'attrezzatura effettiva e alla lunghezza del PCB.

3. È possibile personalizzare la lunghezza della custodia in alluminio da 58×24 mm?

SÌ. La lunghezza dell'involucro in estrusione di alluminio può essere tagliata in base ai requisiti del prodotto. La lunghezza specifica deve essere confermata in combinazione con il materiale, il trattamento superficiale e la struttura del prodotto.

4. L'altezza di 24 mm può ospitare condensatori elettrolitici?

SÌ. I comuni condensatori elettrolitici sono generalmente alti 18-22 mm e l'altezza interna di 24 mm può accoglierli completamente. È necessaria una conferma specifica in base alle dimensioni del componente.

5. Qual è la differenza tra larghezza 58 mm e larghezza 57 mm?

58 mm è 1 mm più largo di 57 mm. Anche se la differenza è piccola, fornisce più ampio spazio per l'instradamento del PCB e rende più semplice ospitare display più grandi o più interfacce affiancate.

6. Il formato 58×24 mm è adatto ai livelli digitali?

Molto adatto. Strumenti di misura come livelli digitali e inclinometri utilizzano comunemente involucri in lega di alluminio da 58×24 mm. La larghezza di 58 mm è adatta a schermi di grandi dimensioni e lo spessore di 24 mm offre una presa comoda.

7. È possibile realizzare fori per la dissipazione del calore sulla custodia in alluminio?

SÌ. Boyuan Hardware può realizzare fessure di dissipazione del calore, fori di ventilazione e altre strutture di dissipazione del calore in base ai disegni del cliente per aiutare le apparecchiature a dissipare il calore.

8. È possibile lavorare le interfacce antenna SMA?

La lavorazione CNC può essere eseguita sulle posizioni dell'interfaccia corrispondenti secondo i disegni del cliente. La larghezza di 58 mm può ospitare la disposizione affiancata di più interfacce. Se è specificamente adatto alla lavorazione deve essere confermato in base alle dimensioni dell'interfaccia e alla struttura dell'involucro.

9. È possibile installare un PCB?

SÌ. L'involucro in alluminio da 58×24 mm è dotato di serie di slot per schede di circuiti interni e il PCB può essere inserito e fissato direttamente senza viti aggiuntive. Le strutture di montaggio corrispondenti possono anche essere progettate in base alle dimensioni del PCB e al metodo di montaggio.

10. Cosa succede se 58×24mm non è adatto al mio PCB?

Puoi inviarci le dimensioni del PCB, la struttura del prodotto o il modello 3D. Boyuan Hardware può aiutare a confermare se la specifica 58×24 mm è adatta in base alle dimensioni effettive e può anche scegliere altre specifiche del profilo in alluminio o eseguire lavorazioni personalizzate.
