Alloggiamento del modulo di comunicazione in alluminio da 42×23 mm

Rispetto agli involucri elettronici più alti, questa struttura è più adatta per prodotti con requisiti di spessore del dispositivo, spazio di montaggio e volume complessivo. Può disporre centralmente PCB, componenti circuitali e gruppi di interfacce all'interno di un involucro relativamente compatto, adattandosi al tempo stesso a moduli elettronici di diversa lunghezza attraverso il taglio a lunghezza fissa e la successiva lavorazione CNC. Boyuan Hardware, con oltre 20 anni di esperienza e una fabbrica da ~10.000㎡.

Definizione del prodotto

La custodia in alluminio da 42×23 mm è una custodia elettronica in alluminio estruso adatta per PCB, moduli di circuito, moduli di segnale e dispositivi elettronici integrati di piccole e medie dimensioni.

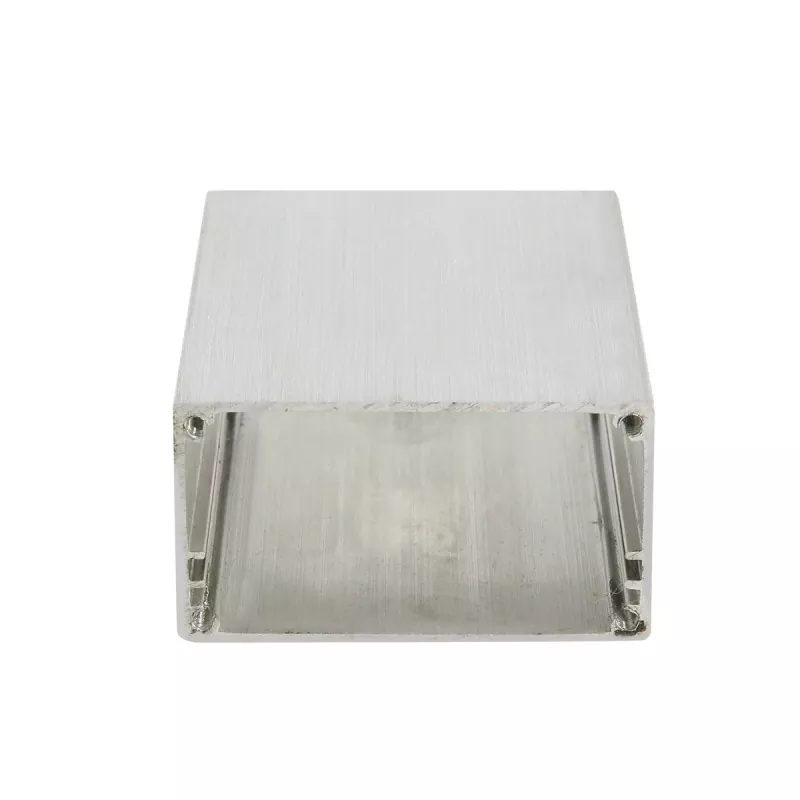

La sezione 42×23mm ha un'evidente caratteristica piatta: la dimensione laterale arriva a 42mm mentre l'altezza è di soli 23mm. Rispetto agli involucri elettronici più alti, questa struttura è più adatta per prodotti con requisiti di spessore del dispositivo, spazio di montaggio e volume complessivo.

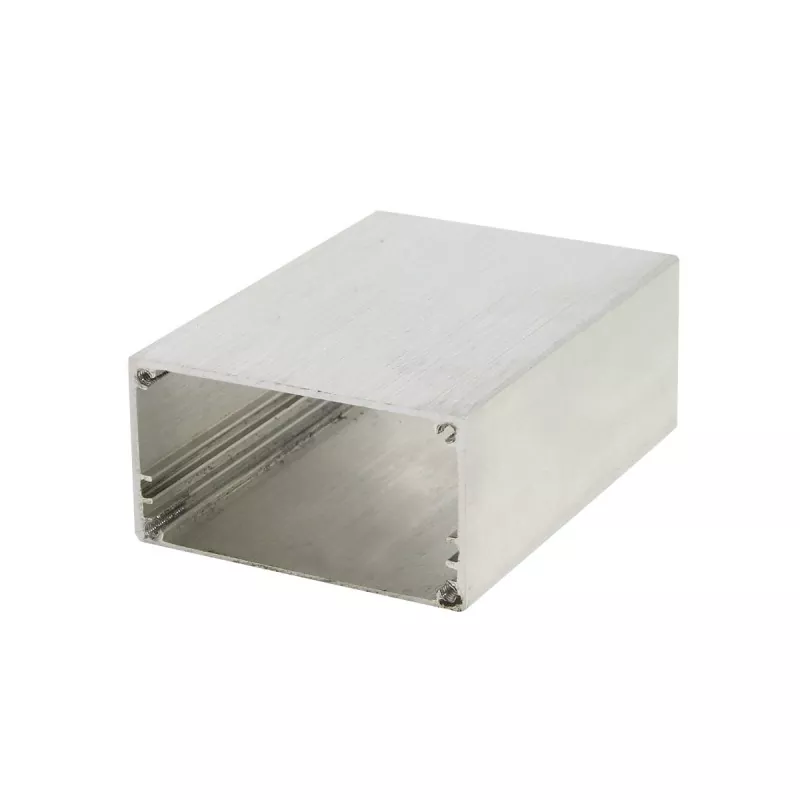

L'alloggiamento del modulo di comunicazione in alluminio da 42×23 mm può disporre centralmente PCB, componenti di circuiti e gruppi di interfacce all'interno di un involucro relativamente compatto, adattandosi al tempo stesso a moduli elettronici di diversa lunghezza attraverso il taglio a lunghezza fissa e la successiva lavorazione CNC.

Pertanto, 42×23 mm è più adatto per controllo industriale, acquisizione dati, conversione di segnali, moduli di comunicazione, dispositivi elettronici IoT e piccoli moduli di test.

Vantaggi fondamentali

1. Altezza ridotta di 23 mm, adatta per il design del dispositivo piatto

La caratteristica più notevole del 42×23 mm è la sua altezza relativamente bassa.

Per i moduli elettronici che devono essere installati all'interno di apparecchiature, armadi di controllo, pannelli di strumenti o altre posizioni con spazio limitato, l'altezza inferiore dell'involucro aiuta a controllare lo spessore complessivo del dispositivo.

Pertanto è più adatto per:

• Moduli PCB piatti
• Moduli di controllo integrati
• Moduli di acquisizione dati
• Moduli di conversione del segnale
• Moduli elettronici di comunicazione
• Piccoli dispositivi IoT

Se il prodotto è sensibile all'altezza dell'involucro, 42×23 mm presenta un vantaggio dimensionale più evidente rispetto alle specifiche più profonde.

2. La dimensione laterale di 42 mm offre una maggiore larghezza del layout per i PCB

Sebbene l'altezza sia di soli 23 mm, la dimensione laterale di 42 mm fornisce uno spazio di montaggio laterale relativamente ampio.

Questo è pratico per i prodotti che necessitano di predisporre sul PCB:

• Morsettiere
• Interfacce
• Connettori
• Indicatori luminosi
• Componenti di controllo
• Componenti elettronici

Pertanto, il formato 42×23 mm non persegue semplicemente la “sottilezza”, ma adotta una sezione trasversale più ampia e inferiore, adatta a prodotti elettronici con layout PCB laterali.

3. Adatto a moduli elettronici di diverse lunghezze

42×23 mm rappresenta la dimensione della sezione trasversale dell'involucro e la lunghezza effettiva del prodotto può essere regolata in base al PCB interno e ai componenti elettronici.

La stessa sezione trasversale può formare specifiche diverse attraverso lunghezze diverse, ad esempio:

• Tipo corto → moduli elettronici compatti
• Lunghezza media → moduli di controllo/comunicazione
• Struttura più lunga → acquisizione dati e moduli elettronici multi-interfaccia

Questo metodo è particolarmente adatto per le serie di dispositivi elettronici che hanno più modelli di prodotto ma strutture interne relativamente simili.

4. Lavorazione personalizzata basata su profili standard

L'involucro in alluminio da 42×23 mm non significa che il prodotto finale possa mantenere solo la forma del profilo standard.

Secondo i disegni del prodotto, è possibile eseguire ulteriori lavorazioni:

• Taglio a lunghezza fissa
• Lavorazione CNC della faccia finale
• Aperture dell'interfaccia
• Lavorazione del foro di montaggio
• Lavorazione fori filettati
• Lavorazione della struttura di montaggio PCB
• Lavorazione asole
• Lavorazione foro indicatore luminoso
• Lavorazione logo

Ciò consente ai profili in alluminio standard di adattarsi a diversi prodotti elettronici.

Specifiche tecniche

Nota: I gradi effettivi delle leghe di alluminio, lo spessore delle pareti, la struttura interna del profilo, gli intervalli di lunghezza, le tolleranze di lavorazione e i requisiti di trattamento superficiale devono essere confermati in base a disegni o ordini specifici.

Ambito di applicazione

1. Moduli di acquisizione dati e conversione del segnale

42×23 mm è più adatto per moduli elettronici di piccole dimensioni ma che richiedono una determinata larghezza di montaggio su PCB, come:

• Moduli di acquisizione dati
• Moduli di acquisizione segnali
• Convertitori di segnale
• Moduli di conversione dati
• Moduli di interfaccia sensori
• Moduli di monitoraggio

Questi dispositivi solitamente necessitano di disporre connettori e componenti elettronici sul PCB mantenendo bassa l'altezza complessiva del prodotto.

2. Moduli elettronici di controllo industriale

Può essere applicato a:

• Moduli periferici PLC
• Moduli I/O
• Moduli di controllo industriale
• Controller integrati
• Moduli elettronici per apparecchiature di automazione
• Moduli di segnale di controllo

Per i moduli di controllo di piccole dimensioni che devono essere installati all'interno di apparecchiature di controllo o in altri spazi limitati, l'involucro piatto semplifica la disposizione strutturale.

3. Moduli di comunicazione e trasmissione del segnale

Adatto per:

• Moduli di comunicazione
• Moduli di trasmissione dati
• Dispositivi di conversione del segnale
• Moduli elettronici di comunicazione di rete
• Dispositivi di comunicazione incorporati
• Moduli di interfaccia di comunicazione

L'involucro può essere aperto in base a posizioni specifiche dell'interfaccia, in modo che il PCB, le interfacce e l'involucro formino una struttura completa del dispositivo elettronico.

4. IoT e dispositivi elettronici intelligenti

42×23mm può essere utilizzato anche per:

• Moduli di controllo IoT
• Moduli di monitoraggio intelligenti
• Terminali di acquisizione dati
• Moduli sensore intelligenti
• Moduli di controllo remoto
• Dispositivi elettronici integrati

L'alloggiamento del modulo di comunicazione in alluminio da 42×23 mm è particolarmente adatto per prodotti che necessitano di rendere i moduli elettronici più sottili e compatti.

5. Piccoli moduli di test e strumenti

Per esempio:

• Moduli di misurazione
• Moduli di rilevamento
• Moduli di test del segnale
• Monitoraggio dei moduli elettronici
• Moduli interni piccoli strumenti
• Moduli di controllo delle apparecchiature di prova

È necessario verificare se in definitiva sia adatto a un prodotto specifico in combinazione con le dimensioni del PCB, l'altezza dei componenti, il layout dell'interfaccia e il metodo di montaggio.

5. Contenuti personalizzabili

Spettacolo laboratorio

Domande frequenti

Per quali prodotti è adatto il contenitore in alluminio 42×23mm?

Adatto principalmente per moduli elettronici PCB di piccole e medie dimensioni, moduli di controllo industriale, moduli di acquisizione dati, moduli di conversione del segnale, moduli di comunicazione, dispositivi IoT e piccoli moduli elettronici di test.

Perché il formato 42×23 mm è adatto ai dispositivi elettronici piatti?

Perché la sua altezza è di 23 mm e la sua dimensione laterale è di 42 mm. Rispetto alle specifiche dell'involucro più alto, è più adatto per prodotti che necessitano di controllare lo spessore del dispositivo richiedendo anche un certo spazio di montaggio laterale su PCB.

È possibile personalizzare la lunghezza della custodia in alluminio da 42×23 mm?

SÌ. 42×23 mm è la dimensione della sezione trasversale e la lunghezza effettiva dell'involucro può essere tagliata a lunghezza fissa in base al PCB e alla struttura del dispositivo.

È possibile realizzare la custodia secondo il PCB?

SÌ. La struttura dell'involucro e il metodo di lavorazione possono essere confermati in base alle dimensioni del PCB, ai fori di montaggio, alle posizioni dell'interfaccia e alla disposizione dei componenti interni.

È possibile lavorare le interfacce e i fori di montaggio?

SÌ. Aperture di interfaccia, fori di montaggio, fori filettati e altre lavorazioni CNC a tre assi possono essere eseguite secondo disegni 2D/3D.
