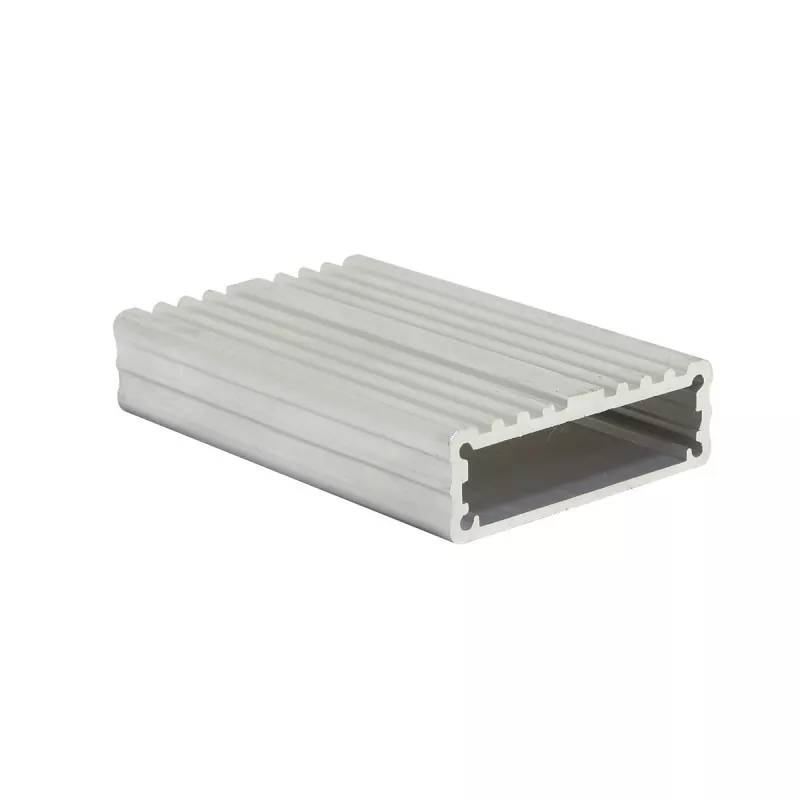

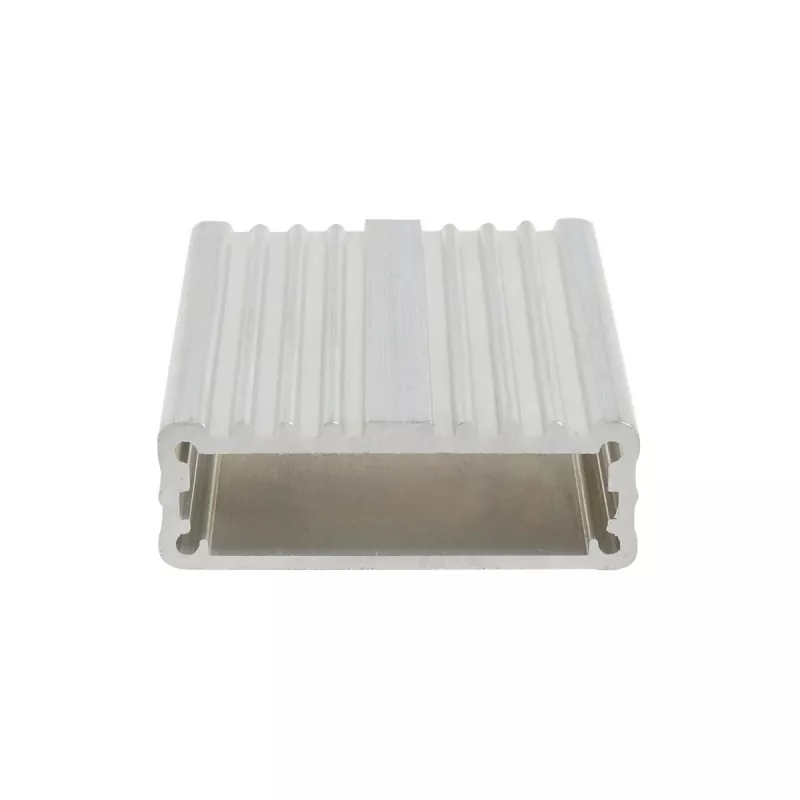

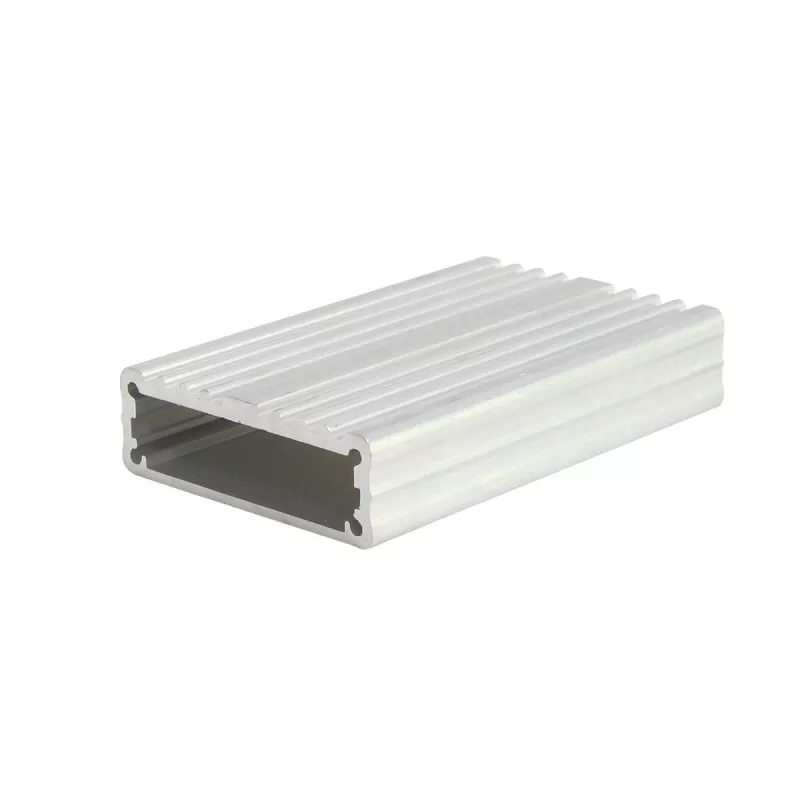

Custodia in alluminio per modulo elettronico incorporato 43×13 mm

Quando l'altezza dei componenti interni del modulo elettronico è limitata ed è necessario controllare lo spessore complessivo del prodotto, il guscio in alluminio a basso profilo può ridurre efficacemente lo spazio occupato dall'apparecchiatura. La sua dimensione laterale di 43 mm fornisce una certa larghezza del layout del PCB. Attraverso il design della sezione trasversale "più largo + più basso", fornisce protezione strutturale e spazio di installazione per moduli elettronici piatti. Boyuan ha oltre 20 anni di esperienza e la sua area di fabbrica è di circa 10.000 metri quadrati. Vieni a consultarci.

Per cosa è adatto?

• Moduli PCB sottili
• Moduli elettronici sensore
• Moduli di conversione del segnale
• Moduli di interfaccia
• Moduli di acquisizione dati
• Componenti elettronici incorporati
• Moduli interni piccoli strumenti

L'effettiva applicabilità deve essere ulteriormente confermata in base alle dimensioni del PCB, all'altezza dei componenti, alla forma dell'interfaccia e alla struttura di montaggio interna.

Caratteristiche del prodotto

1. Altezza ridotta di 13 mm, adatta per prodotti sensibili allo spessore

Il vantaggio principale della custodia in alluminio con modulo elettronico incorporato da 43×13 mm non è lo spazio interno "grande", ma l'altezza complessiva ridotta.

Per i moduli elettronici che necessitano di essere installati in spazi di spessore limitato, l'altezza del contenitore influisce direttamente sulle dimensioni del prodotto finale.

Pertanto, 43×13 mm è più adatto per:

• Dispositivi elettronici sottili
• Moduli PCB a basso profilo
• Componenti elettronici incorporati
• Moduli elettronici interni allo strumento
• Moduli sensore
• Piccoli moduli di elaborazione del segnale

Se i componenti elettronici interni stessi sono di altezza ridotta, l'utilizzo di un contenitore con sezione trasversale di 13 mm può evitare l'utilizzo di un contenitore eccessivamente profondo per ospitare la scheda del circuito.

2. 43 mm di larghezza e 13 mm di altezza formano una sezione trasversale piatta

Il rapporto larghezza-altezza di 43×13 mm è abbastanza ovvio.

Non si tratta di un involucro elettronico a ridosso di un quadrato, ma piuttosto di una struttura piatta che tende all'espansione laterale.

Questa struttura è adatta per il layout laterale del PCB, ad esempio per la disposizione di componenti del circuito, connettori o interfacce di segnale lungo la direzione del PCB.

Per alcuni prodotti che necessitano di: spazio di layout PCB più ampio + spessore del dispositivo inferiore, questa sezione trasversale è più adatta di un contenitore alto e stretto.

3. Adatto per PCB sottili e moduli funzionali elettronici

43×13 mm può fungere da struttura protettiva esterna per i PCB.

Per i circuiti stampati senza componenti di grandi dimensioni, trasformatori o connettori alti internamente, è possibile eseguire il taglio a lunghezza fissa in base alla lunghezza del PCB, seguito dalla lavorazione delle interfacce e delle strutture di montaggio per il prodotto reale.

La post-lavorazione comune include:

• Taglio a lunghezza fissa
• Lavorazione CNC della faccia finale
• Aperture dell'interfaccia
• Lavorazione del foro di montaggio
• Lavorazione fori filettati
• Lavorazione della struttura di fissaggio del PCB
• Fori per indicatori di direzione
• Asole per bottoni
• Lavorazione logo

4. Particolarmente adatto per le serie di prodotti

Se un prodotto elettronico ha PCB di diversa lunghezza ma sostanzialmente la stessa struttura della sezione trasversale, la sezione trasversale 43×13 mm può rimanere invariata regolando solo la lunghezza del profilo.

Per esempio:

• Lunghezza ridotta → piccoli moduli elettronici
• Media lunghezza → moduli sensore/conversione
• Maggiore lunghezza → moduli di controllo o dati sottili

Questo metodo è adatto per lo sviluppo in serie di prodotti elettronici.

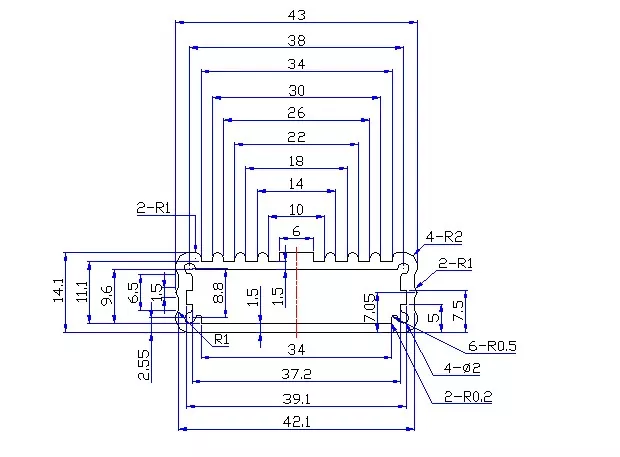

Specifiche tecniche

Nota: I gradi specifici delle leghe di alluminio, lo spessore delle pareti del profilo, la struttura interna, gli intervalli di lunghezza, le tolleranze di lavorazione e i requisiti di trattamento superficiale devono essere confermati in base a disegni o ordini specifici.

Ambito di applicazione

1. Moduli elettronici PCB sottili

Una delle direzioni più adatte per 43×13 mm sono i moduli PCB a bassa altezza.

Per esempio:

• Moduli del circuito di controllo
• Moduli di elaborazione del segnale
• Moduli di interfaccia
• Moduli di conversione
• Moduli elettronici incorporati
• Piccole schede elettroniche di controllo

Questi prodotti solitamente non richiedono uno spazio interno molto elevato, ma necessitano di una certa larghezza di layout laterale del PCB, quindi la struttura piatta di 43×13 mm è più adatta.

2. Moduli elettronici di rilevamento e sensore

Può essere utilizzato per alcuni:

• Moduli sensore
• Moduli di acquisizione segnali
• Moduli di rilevamento
• Moduli di monitoraggio
• Moduli di acquisizione dati
• Componenti elettronici dell'interfaccia del sensore

La custodia in alluminio con modulo elettronico incorporato da 43×13 mm è particolarmente adatta per dispositivi elettronici con circuiti interni sottili e spessore complessivo del prodotto limitato.

3. Moduli di conversione del segnale e di interfaccia

Per esempio:

• Moduli di conversione del segnale
• Moduli di conversione dell'interfaccia
• Moduli di interfaccia dati
• Moduli di interfaccia di comunicazione
• Moduli di elaborazione del segnale elettrico

Questi prodotti solitamente richiedono un PCB e un certo numero di connettori, ma il volume complessivo è comunque ridotto.

4. Dispositivi elettronici incorporati

43×13mm può essere utilizzato per alcuni moduli elettronici che necessitano di essere installati all'interno di altri dispositivi, ad esempio:

• Moduli di controllo integrati
• Piccoli moduli elettronici di monitoraggio
• Componenti di acquisizione dati
• Moduli elettronici intelligenti
• Moduli funzionali interni al dispositivo

La struttura ad altezza ridotta è particolarmente adatta per scenari con spazio di montaggio limitato.

5. Moduli elettronici interni per piccoli strumenti

Può essere utilizzato anche per:

• Moduli elettronici di misura
• Moduli di prova
• Moduli di controllo dello strumento
• Moduli di elaborazione del segnale
• Componenti interni dell'apparecchiatura di rilevamento

Tuttavia, se all'interno del prodotto sono presenti componenti elettronici alti, l'altezza di 13 mm potrebbe non essere sufficiente ed è necessario selezionare una specifica di profilo in alluminio più alta.

Contenuto personalizzabile

Spettacolo laboratorio

Domande frequenti

Per quali prodotti è adatto il contenitore in alluminio 43×13mm?

Principalmente adatto per PCB sottili, moduli sensore, moduli di conversione del segnale, moduli di interfaccia, moduli di acquisizione dati e componenti elettronici integrati.

Perché la custodia in alluminio da 43×13 mm è adatta per dispositivi elettronici sottili?

Perché l'altezza della sezione trasversale dell'armadio è di soli 13 mm. Rispetto alle custodie in profilo di alluminio più alte, è più adatta per dispositivi elettronici con requisiti di spessore complessivo del prodotto.

Il formato 43×13 mm può ospitare un PCB?

Sì, ma è necessario confermare l'adattabilità specifica in base alle dimensioni del PCB, all'altezza dei componenti e alla struttura interna del profilo.

Il formato 43×13 mm è adatto per apparecchiature di controllo industriale?

La custodia in alluminio per modulo elettronico incorporato da 43×13 mm è più adatta per moduli elettronici industriali di altezza ridotta, come moduli di segnale, moduli di interfaccia, moduli di acquisizione, ecc. Se si tratta di un controller con molti componenti interni che richiedono spazio maggiore, è necessario prendere in considerazione una specifica della custodia più alta.

È possibile personalizzare la lunghezza della custodia?

SÌ. 43×13 mm rappresenta la dimensione della sezione trasversale e la lunghezza effettiva del prodotto può essere tagliata a lunghezza fissa in base al PCB e alla struttura del dispositivo.
