Custodia per apparecchiature di acquisizione dati in alluminio da 44×23 mm

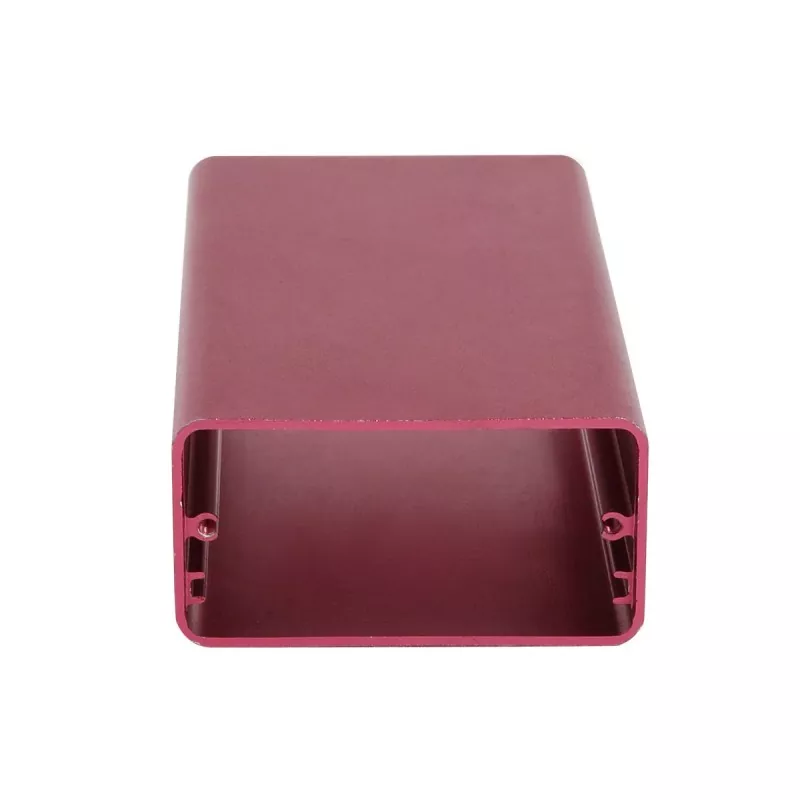

Custodia per apparecchiature di acquisizione dati in alluminio da 44×23 mm — un alloggiamento in alluminio estruso a basso profilo posizionato tra piccoli moduli elettronici e apparecchiature di controllo più grandi. La sua larghezza di 44 mm offre spazio di disposizione laterale per PCB e connettori, mentre l'altezza di 23 mm mantiene compatto il dispositivo complessivo. Ciò lo rende adatto a prodotti che devono ospitare un circuito stampato, diverse interfacce e un numero moderato di componenti senza diventare eccessivamente alti.

La lunghezza viene tagliata in base alle dimensioni del PCB e del dispositivo e le successive lavorazioni CNC, foratura, maschiatura, aperture di interfaccia, lavorazione della piastra terminale ed elaborazione del logo trasformano il profilo standard in un involucro di alluminio personalizzato completo. Boyuan Hardware, con oltre 20 anni di esperienza e una fabbrica di ~10.000㎡, fornisce taglio, CNC, foratura, maschiatura, trattamento superficiale, incisione laser, serigrafia, ispezione e assemblaggio.

Definizione del prodotto

L'involucro in alluminio da 44×23 mm è un alloggiamento elettronico in alluminio estruso adatto per PCB di piccole e medie dimensioni, moduli di controllo di circuiti, moduli di comunicazione, apparecchiature di acquisizione dati e prodotti elettronici integrati.

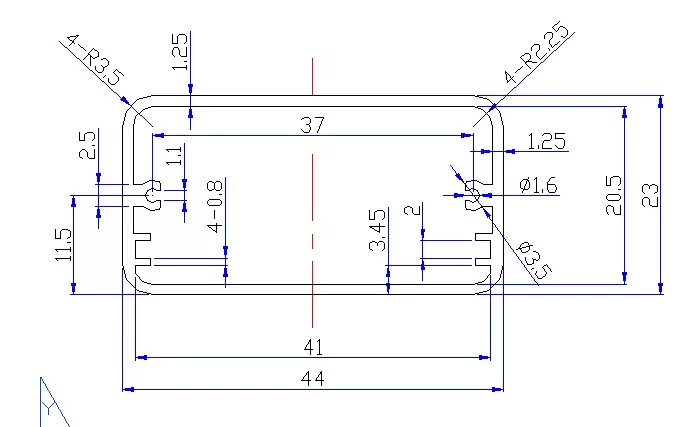

44×23 mm adotta una struttura più ampia e con sezione inferiore: la dimensione laterale di 44 mm fornisce un certo spazio di layout per PCB e componenti elettronici, mentre l'altezza di 23 mm mantiene compatta la struttura complessiva del dispositivo.

Questa dimensione è più adatta per prodotti compresi tra piccoli moduli elettronici e apparecchiature di controllo più grandi. Soprattutto quando il prodotto deve installare un PCB, interfacce, connettori e un certo numero di componenti elettronici, pur non volendo che il contenitore sia troppo alto, il formato 44×23 mm ha una buona applicabilità.

L'involucro può essere tagliato a lunghezza fissa in base al PCB e alla lunghezza del dispositivo e combinato con lavorazione CNC, foratura, maschiatura, aperture di interfaccia, lavorazione della piastra terminale ed elaborazione del logo per formare un involucro elettronico in alluminio personalizzato completo.

Vantaggi fondamentali

1. Spazio laterale 44 mm, adatto per PCB e layout di interfaccia

La caratteristica più notevole del 44×23 mm è la sua larghezza relativamente ampia pur mantenendo un’altezza ridotta.

La dimensione laterale di 44 mm fornisce spazio di disposizione per componenti elettronici, connettori e interfacce sul PCB, adatto per moduli elettronici che necessitano di disposizione laterale dei componenti del circuito.

Particolarmente adatto per:

• Moduli di controllo PCB
• Moduli di acquisizione dati
• Moduli di conversione del segnale
• Moduli di comunicazione
• Moduli I/O
• Dispositivi elettronici integrati

Rispetto alle specifiche del profilo in alluminio più stretto, questo tipo di sezione trasversale fornisce un margine laterale maggiore per la progettazione della struttura interna.

2. Altezza 23 mm, bilanciamento dello spazio interno e dello spessore del dispositivo

L'altezza di 23 mm è una specifica di custodia elettronica a profilo relativamente basso.

Non è come un involucro ultrasottile da 13 mm che si rivolge principalmente a componenti elettronici di bassa altezza, né come un involucro da circa 29 mm che enfatizza un'altezza interna maggiore.

Pertanto, 44×23mm è più adatto per: dispositivi elettronici che necessitano di un certo spazio interno ma vogliono anche controllare l'altezza complessiva del prodotto.

Ciò gli consente di coprire una gamma relativamente ampia di moduli elettronici industriali e di comunicazione.

3. Adatto per combinazioni di PCB, interfacce e componenti elettronici

Nei prodotti elettronici reali, l'involucro di solito non deve solo ospitare il PCB, ma deve anche gestire:

• Interfacce di potenza
• Interfacce di comunicazione
• Interfacce di segnale
• Morsettiere
• Indicatori luminosi
• Pulsanti
• Connettori

44×23 mm può essere post-lavorato in base alle posizioni specifiche di questi componenti, trasformando la custodia del profilo da una sezione trasversale standard in una custodia personalizzata che si adatta alla struttura del dispositivo.

4. La lunghezza può essere regolata in base al PCB e alla struttura del prodotto

44×23 mm è la specifica della sezione trasversale dell'involucro e la lunghezza del prodotto finale può essere regolata in base al circuito stampato interno e ai componenti elettronici.

Pertanto, la stessa specifica 44×23 mm può corrispondere a serie di prodotti di diverse lunghezze:

Per lo sviluppo di serie di prodotti, è possibile mantenere la stessa sezione trasversale pur formando modelli diversi modificando la lunghezza.

Specifiche tecniche

Nota: I gradi effettivi delle leghe di alluminio, lo spessore delle pareti del profilo, la struttura interna, gli intervalli di lunghezza, le tolleranze di lavorazione e i requisiti di trattamento superficiale devono essere confermati in base a disegni o ordini specifici.

Ambito di applicazione

1. Moduli di controllo industriale

44×23mm può essere utilizzato per vari moduli elettronici industriali di piccole e medie dimensioni, come:

• Moduli periferici PLC
• Moduli I/O
• Moduli di controllo industriale
• Moduli di conversione del segnale
• Moduli di acquisizione dati
• Moduli di controllo integrati
• Moduli elettronici per apparecchiature di automazione

Questi prodotti solitamente necessitano di ospitare sia PCB che componenti di interfaccia, quindi rispetto ai contenitori in alluminio particolarmente piccoli è necessario un certo spazio di disposizione laterale.

2. Apparecchiature per l'acquisizione dati e la conversione del segnale

Adatto per:

• Moduli di acquisizione dati
• Moduli di acquisizione segnali
• Convertitori di segnale
• Moduli di conversione dati
• Moduli di interfaccia sensori
• Moduli di monitoraggio

Questi dispositivi solitamente necessitano di installare PCB, connettori e un certo numero di componenti elettronici. 44×23 mm possono fornire uno spazio strutturale relativamente compatto.

3. Moduli di comunicazione e trasmissione dati

Può essere utilizzato per:

• Moduli di comunicazione
• Moduli di trasmissione dati
• Moduli di interfaccia di comunicazione
• Dispositivi di conversione del segnale
• Moduli elettronici di comunicazione di rete
• Dispositivi di comunicazione incorporati

La parte terminale o laterale può essere aperta a seconda del layout dell'interfaccia, in modo che si formi una connessione completa tra la scheda elettronica e i dispositivi esterni.

4. IoT e moduli elettronici intelligenti

Può essere utilizzato per:

• Moduli di controllo IoT
• Moduli di monitoraggio intelligenti
• Terminali di acquisizione dati
• Moduli di controllo remoto
• Moduli elettronici con sensore intelligente
• Dispositivi intelligenti incorporati

Per i prodotti che devono mantenere il dispositivo compatto pur richiedendo un certo spazio per il layout del PCB internamente, questa specifica è più adatta.

5. Piccoli strumenti e apparecchiature di prova

Può essere utilizzato anche per:

• Moduli di misurazione
• Moduli di rilevamento
• Testare i moduli elettronici
• Moduli di elaborazione del segnale
• Moduli di controllo interno dello strumento
• Piccoli dispositivi di monitoraggio

Se all'interno sono presenti componenti elettronici alti, è necessario verificare in fase di selezione se l'altezza di 23 mm può soddisfare l'effettivo spazio di installazione.

Contenuto personalizzabile

Spettacolo laboratorio

Domande frequenti

Per quali prodotti è adatto il contenitore in alluminio 44×23mm?

Principalmente adatto per moduli elettronici PCB, moduli di controllo industriale, moduli di comunicazione, moduli di acquisizione dati, moduli di conversione del segnale, dispositivi IoT e moduli elettronici per piccoli strumenti.

La custodia in alluminio da 44×23 mm è adatta per PCB?

Adatto per moduli elettronici PCB di piccole e medie dimensioni, ma l'adattabilità specifica deve essere confermata in base alle dimensioni del PCB, al metodo di montaggio, all'altezza dei componenti e alla struttura interna del profilo.

Qual è la differenza tra 44×23 mm e 42×23 mm?

Entrambi hanno la stessa altezza, ma il 44×23mm ha una dimensione laterale maggiore. Pertanto, quando è necessario più spazio laterale per il layout del PCB, interfacce o spazio per il montaggio di componenti elettronici, è possibile dare la priorità a 44×23 mm.

È possibile personalizzare la lunghezza della custodia 44×23 mm?

SÌ. 44×23 mm è la dimensione della sezione trasversale e la lunghezza effettiva dell'involucro può essere tagliata a lunghezza fissa in base al PCB e alla struttura del prodotto.

È possibile lavorare le interfacce e i fori di montaggio?

SÌ. Aperture di interfaccia, fori di montaggio, fori filettati e altre lavorazioni CNC a tre assi possono essere eseguite secondo disegni 2D/3D.

È possibile realizzare un logo?

È possibile utilizzare l'incisione laser o la serigrafia.

È possibile realizzare prima campioni di custodie per apparecchiature di acquisizione dati in alluminio da 44×23 mm?

SÌ. È possibile eseguire prima la lavorazione del campione, utilizzata per confermare il montaggio del PCB, lo spazio interno, le posizioni dell'interfaccia e l'assemblaggio complessivo.
