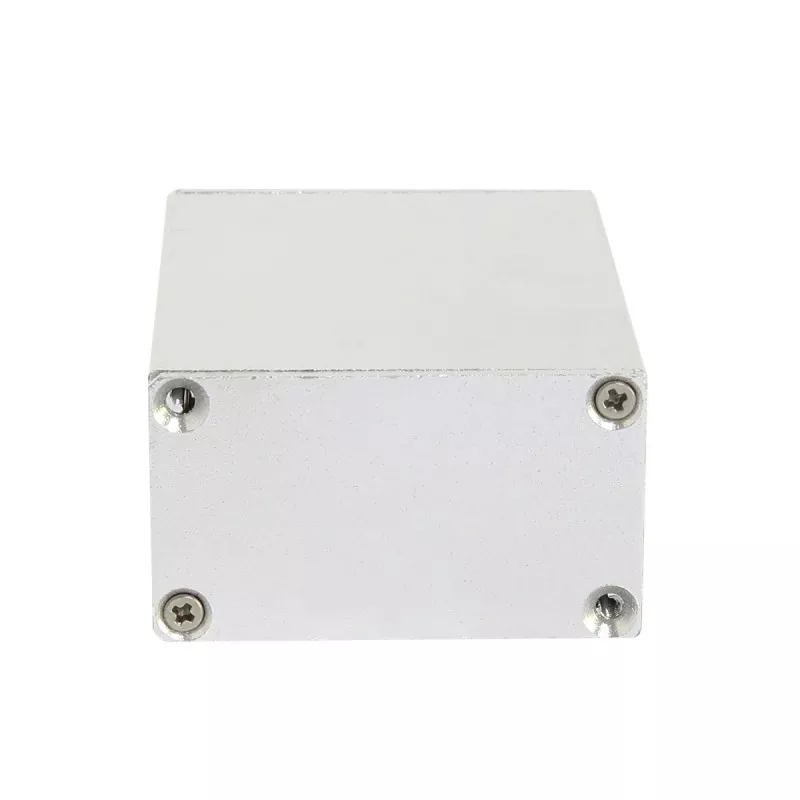

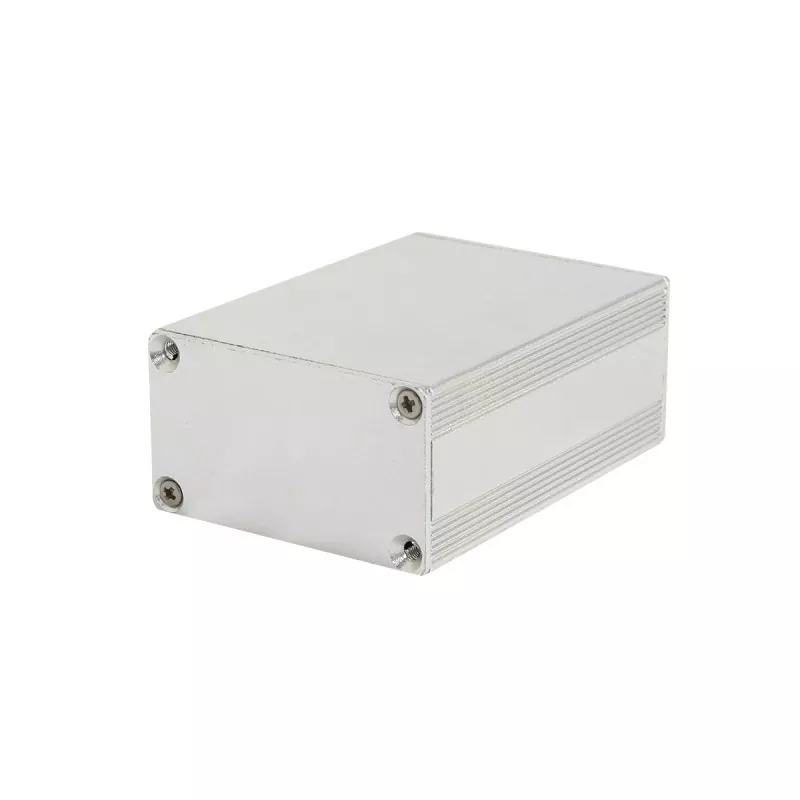

Alloggiamento per apparecchiature di comunicazione in alluminio da 44×25 mm

Alloggiamento per apparecchiature di comunicazione in alluminio da 44×25 mm — un involucro compatto in alluminio estruso che si colloca tra le opzioni di profilo ultrasottile e più alto. L'altezza di 25 mm offre uno spazio interno notevolmente maggiore rispetto alle versioni da 13 mm, 18 mm o 23 mm, consentendo all'alloggiamento di accettare componenti plug-in, morsettiere, connettori, interruttori e piccoli moduli più alti.

Allo stesso tempo, la larghezza di 44 mm supporta una comoda disposizione laterale di PCB, prese, indicatori e porte di comunicazione o alimentazione. Questo equilibrio lo rende una scelta pratica per i moduli elettronici che richiedono sia un ingombro ridotto che uno spazio ragionevole per i componenti.

Definizione del prodotto

La custodia in alluminio 44×25 mm è una custodia compatta per dispositivi elettronici progettata con una struttura in alluminio estruso, con una dimensione esterna di circa 44 mm × 25 mm. Rispetto ai contenitori in alluminio a basso profilo più sottili, questa dimensione fornisce un'altezza interna più ampia per PCB, componenti di circuiti, connettori e layout di interfaccia pur mantenendo un volume complessivo ridotto.

La sua dimensione laterale di 44 mm è adatta per il layout di PCB e interfaccia e l'altezza di 25 mm può ospitare componenti elettronici relativamente abbondanti. Pertanto, è più adatto per moduli elettronici che hanno determinati requisiti di volume, resistenza strutturale, spazio di montaggio dei componenti elettronici e condizioni di dissipazione del calore.

Attraverso processi quali taglio, foratura, maschiatura, lavorazione delle superfici, aperture di interfaccia, trattamento superficiale, incisione laser e stampa serigrafica, può essere lavorato in diverse lunghezze e forme di montaggio in base alle strutture effettive del prodotto.

Vantaggi fondamentali

1. Larghezza 44 mm, bilanciamento PCB e layout dell'interfaccia

Lo spazio laterale di 44 mm è più generoso rispetto ai contenitori elettronici ultrasottili e può essere organizzato in base alle dimensioni del PCB:

• Morsettiere
• Prese
• Interruttori
• Indicatori luminosi
• Pulsanti
• Interfacce di comunicazione
• Interfacce di potenza
• Interfacce dei sensori

Per i moduli elettronici che necessitano di disporre centralmente più interfacce sulla parte frontale dell'involucro, la larghezza di 44 mm offre uno spazio di progettazione strutturale più flessibile.

2. Altezza 25 mm, migliore capacità dei componenti interni

L'altezza di 25 mm offre uno spazio interno maggiore rispetto alle specifiche a basso profilo come 13 mm, 18 mm e 23 mm.

Pertanto non è adatto solo per PCB sottili, ma è anche più adatto per l'installazione di componenti elettronici con una certa altezza, come:

• Componenti a foro passante per PCB
• Morsettiere
• Connettori
• Piccoli moduli
• Interruttori e pulsanti
• Componenti legati all'alimentazione
• Componenti elettronici che richiedono una determinata altezza di montaggio

Per i prodotti che non possono utilizzare involucri ultrasottili, 44×25 mm può rappresentare una scelta dimensionale più equilibrata.

3. Struttura in estrusione di alluminio, adatta per involucri di prodotti elettronici

Gli involucri in estrusione di alluminio hanno una buona stabilità strutturale pur mantenendo un peso complessivo relativamente basso, adatti per apparecchiature elettroniche che necessitano di installazione, smontaggio o uso a lungo termine ripetuti.

La struttura del profilo facilita inoltre il taglio in base alla lunghezza del prodotto e, combinata con piastre terminali, viti e lavorazione CNC, forma un contenitore completo per dispositivi elettronici.

4. Adatto a serie di prodotti di diverse lunghezze

Per la stessa serie di apparecchiature elettroniche, se diversi modelli hanno diversi PCB o numeri di componenti interni, si possono formare specifiche diverse regolando la lunghezza del profilo di alluminio.

Per esempio:

• Lunghezza ridotta → piccoli moduli elettronici
• Lunghezza media → PCB + interfacce + componenti di controllo
• Maggiore lunghezza → più circuiti e componenti di connessione

Ciò consente di sviluppare più modelli di prodotto utilizzando la stessa sezione trasversale della custodia o una simile, riducendo i costi di riprogettazione della custodia.

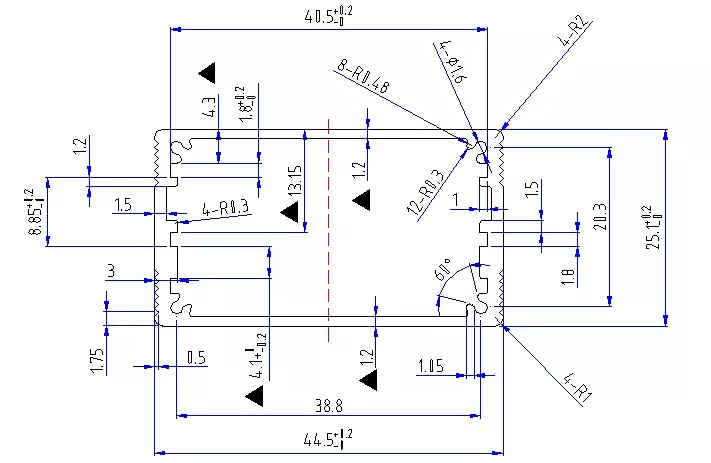

Specifiche tecniche

Nota: I gradi specifici delle leghe di alluminio, lo spessore delle pareti, la struttura interna, gli intervalli di lunghezza, le tolleranze di lavorazione e i colori del trattamento superficiale devono essere confermati in base ai disegni effettivi o ai requisiti del prodotto.

Prodotti applicabili e campi di applicazione

La dimensione 44×25 mm appartiene ai contenitori compatti per apparecchiature elettroniche con una certa altezza interna ed è più adatta per i seguenti prodotti.

1. Moduli di controllo industriale

Adatto per piccoli controlli industriali, schede di controllo, moduli I/O e moduli di interfaccia di controllo.

Per esempio:

• Moduli di controllo industriale
• Moduli di controllo I/O
• Moduli di interfaccia di controllo
• Piccoli moduli relativi ai PLC
• Controllori elettronici industriali

L'altezza di 25 mm fornisce uno spazio di montaggio più ampio per PCB e componenti come i terminali rispetto agli involucri ultrasottili.

2. Moduli di acquisizione dati e conversione del segnale

Per le apparecchiature di acquisizione dati che necessitano di installare PCB, morsettiere e interfacce multiple, 44×25 mm possono fornire un buon spazio di disposizione laterale.

Adatto per:

• Moduli di acquisizione dati
• Moduli di conversione del segnale
• Moduli di interfaccia di segnale
• Moduli di misurazione
• Moduli di interfaccia sensore

3. Moduli elettronici di comunicazione e di rete

La larghezza di 44 mm è adatta per organizzare le interfacce di comunicazione, mentre l'altezza di 25 mm può ospitare PCB e relativi componenti elettronici.

Può essere utilizzato per:

• Moduli di comunicazione
• Moduli di interfaccia
• Dispositivi di trasmissione dati
• Apparecchiature per la comunicazione industriale
• Elettronica di comunicazione integrata

4. IoT e moduli elettronici intelligenti

Adatto per prodotti che necessitano di installare PCB, circuiti di controllo, interfacce e componenti di sensori in un volume relativamente piccolo.

Per esempio:

• Controller IoT
• Moduli sensore
• Moduli di controllo intelligenti
• Elettronica incorporata
• Moduli di monitoraggio

5. Piccoli strumenti e apparecchiature di prova

Per i moduli elettronici di misurazione, rilevamento e test di piccole dimensioni, la custodia in alluminio può fornire una protezione meccanica completa per i PCB interni.

Adatto per:

• Moduli di test elettronici
• Strumenti di misura
• Apparecchiature per il test del segnale
• Elettronica da laboratorio
• Moduli elettronici portatili

Disponibili lavorazioni personalizzate specifiche

Non solo lavoriamo il corpo del profilo in alluminio, ma possiamo anche eseguire ulteriori lavorazioni meccaniche sulla custodia in base alla struttura del prodotto.

Domande frequenti

Q1: La custodia in alluminio da 44×25 mm è adatta per l'installazione di PCB?

SÌ. Questa dimensione può essere utilizzata per prodotti elettronici come PCB, schede di controllo, moduli di comunicazione e moduli di acquisizione dati. È necessario verificare se sia specificamente idoneo in base alle dimensioni del PCB, all'altezza dei componenti e al metodo di montaggio.

Q2: Qual è la differenza tra l'alloggiamento per apparecchiature di comunicazione in alluminio da 44×25 mm e quello da 44×23 mm?

Entrambi hanno la stessa larghezza e la differenza principale è nell'altezza. 44×25 mm aggiunge circa 2 mm di altezza rispetto a 44×23 mm, quindi lo spazio di montaggio dei componenti interni è relativamente più ampio ed è più adatto per apparecchiature elettroniche contenenti componenti con una certa altezza, come morsettiere, connettori e interruttori.

Q3: È possibile personalizzare la lunghezza della custodia in alluminio da 44×25 mm?

La lavorazione della lunghezza può essere eseguita in base alla struttura del prodotto e ai requisiti di lavorazione del profilo in alluminio. La lunghezza effettiva lavorabile deve essere confermata in combinazione con i requisiti specifici del prodotto e dell'ordine.

D4: È possibile realizzare fori di interfaccia come USB e RJ45?

La lavorazione di apertura CNC può essere eseguita in base ai disegni del cliente e alle dimensioni dell'interfaccia. Le posizioni, le dimensioni e le strutture specifiche dei fori devono essere confermate in fase di disegno.

Q5: È possibile realizzare fori filettati?

SÌ. La foratura, la maschiatura e altre lavorazioni meccaniche possono essere eseguite in base al metodo di montaggio del prodotto.

Q6: È possibile realizzare un logo sulla custodia in alluminio?

Le lavorazioni di identificazione del logo e del prodotto come l'incisione laser o la stampa serigrafica possono essere eseguite in base alle esigenze del cliente.

Q7: Potete lavorare un involucro completo di dispositivi elettronici?

SÌ. Possiamo completare il taglio, la lavorazione CNC, il trattamento superficiale, la lavorazione del logo, l'ispezione e i relativi processi di assemblaggio attorno all'involucro di estrusione di alluminio.

Q8: Cosa succede se non so quale dimensione della custodia in alluminio scegliere?

Puoi innanzitutto fornire le dimensioni del PCB, l'altezza massima dei componenti interni, le posizioni delle interfacce e le dimensioni esterne richieste del prodotto. Possiamo aiutare a confermare le specifiche del profilo appropriato in base a questi parametri strutturali.

Cosa fornire quando si acquista una custodia in alluminio da 44×25 mm?

Per confermare rapidamente la producibilità del prodotto, si consiglia ai clienti di fornire le seguenti informazioni:

Se al momento disponi solo di un PCB o di un prototipo di prodotto e non di un disegno completo della custodia, puoi anche iniziare confermando le dimensioni del prodotto e la struttura interna.
