Custodia per moduli elettronici industriali in alluminio da 45 × 19 mm

Il corpo del profilo in alluminio può essere tagliato alla lunghezza del prodotto richiesta e quindi combinato con piastre terminali, lavorazione CNC, fori di montaggio, aperture di interfaccia, fori filettati, loghi e trattamento superficiale per creare un involucro completo di dispositivi elettronici. Boyuan Hardware, con oltre 20 anni di esperienza, una fabbrica di circa 10.000㎡ e circa 300 stampi esistenti, taglio maniglie, CNC a tre assi, foratura, maschiatura, trattamento superficiale, incisione laser, serigrafia, ispezione e assemblaggio interno.

Definizione del prodotto

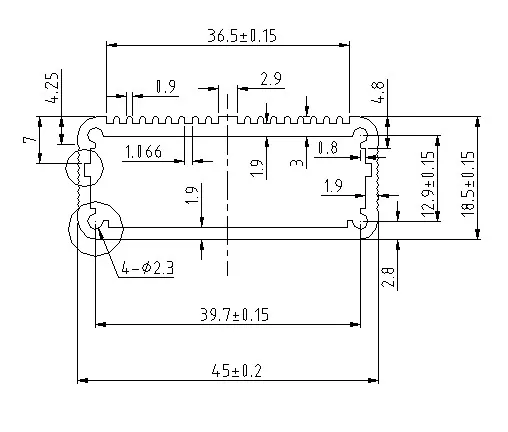

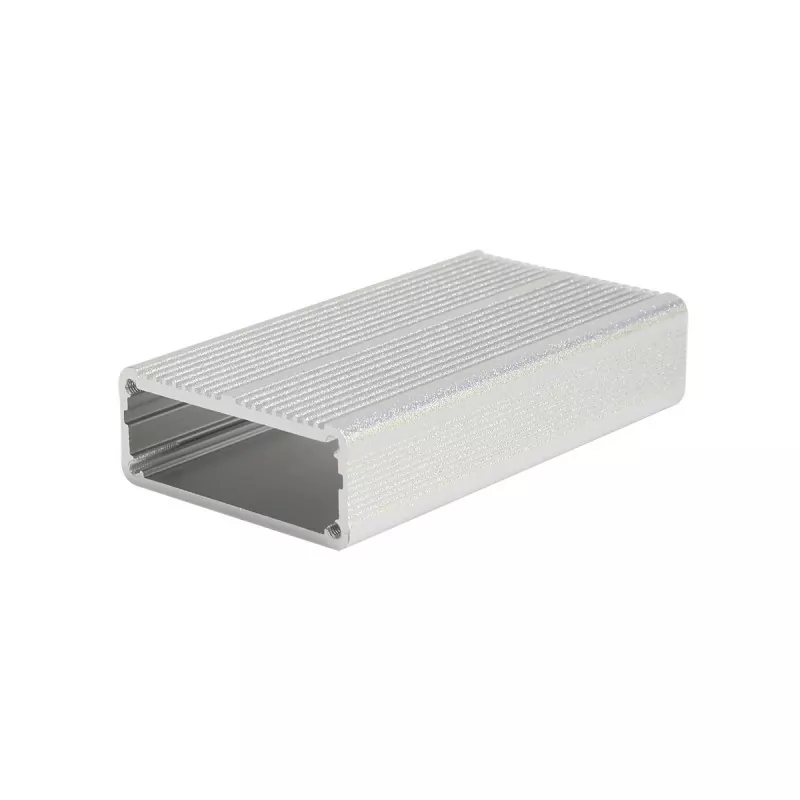

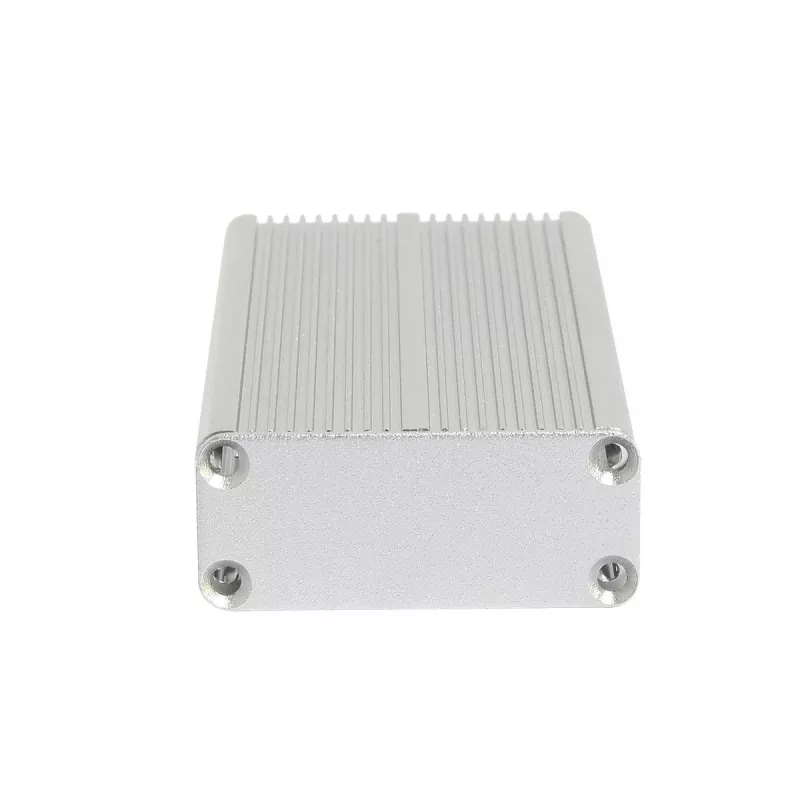

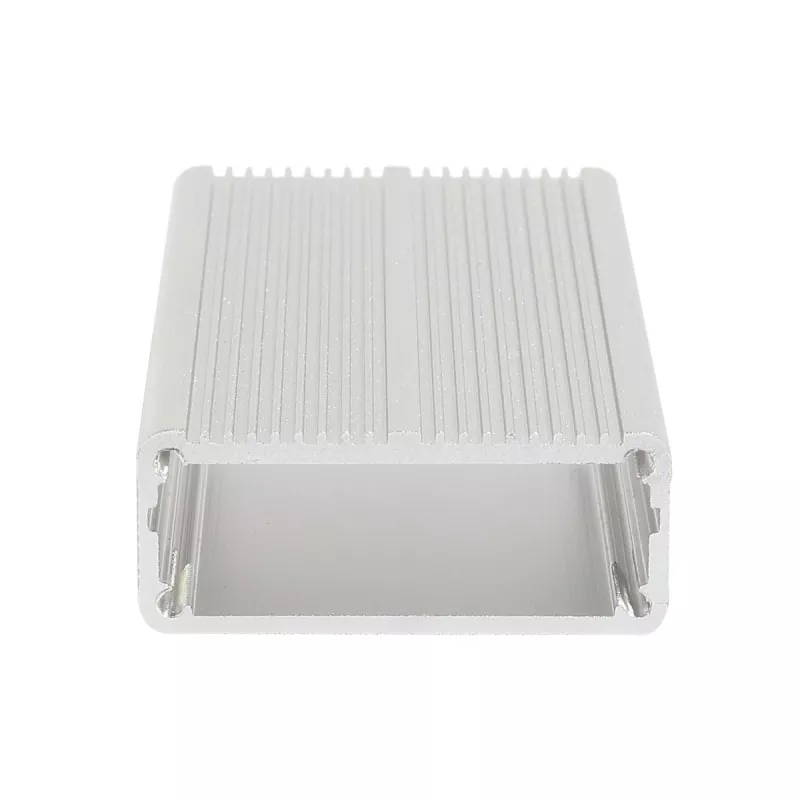

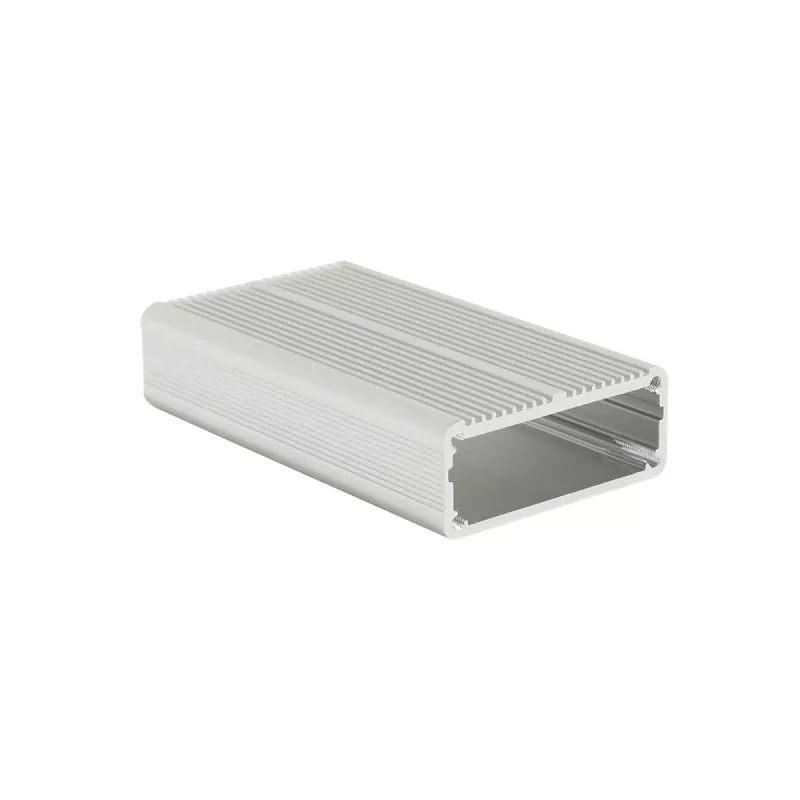

La custodia in alluminio da 45×19 mm è una custodia per dispositivi elettronici in alluminio estruso a basso profilo con una sezione trasversale di circa 45 mm × 19 mm.

La caratteristica più notevole di questa specifica è la combinazione di spazio laterale di 45 mm e altezza ridotta di 19 mm. Rispetto agli involucri dei dispositivi elettronici più alti, aiuta a controllare lo spessore complessivo del prodotto; rispetto ai contenitori più stretti e a basso profilo, la larghezza di 45 mm offre uno spazio di disposizione laterale più ampio per PCB, connettori e interfacce.

Pertanto, questa custodia in alluminio è più adatta per:

• Moduli elettronici PCB
• Moduli di conversione del segnale
• Moduli di acquisizione dati
• Moduli di interfaccia di comunicazione
• Moduli sensore
• Moduli elettronici di controllo industriale
• Piccole apparecchiature di misura e prova
• Dispositivi elettronici integrati

Il corpo del profilo in alluminio può essere tagliato in base alla lunghezza del prodotto e combinato con piastre terminali, lavorazione CNC, fori di montaggio, fori di interfaccia, fori filettati, logo e trattamento superficiale per formare un involucro completo di dispositivi elettronici.

Dettagli del prodotto

1. Larghezza 45 mm, che offre un migliore spazio di disposizione laterale per PCB e interfacce

La larghezza di 45 mm offre uno spazio laterale relativamente buono per un contenitore elettronico a basso profilo.

Se il prodotto deve disporre internamente PCB, connettori e interfacce contemporaneamente, rispetto ad alcuni contenitori in alluminio più stretti, la larghezza di 45 mm fornisce un margine di layout maggiore.

La custodia per moduli elettronici industriali in alluminio da 45 × 19 mm è particolarmente adatta per moduli elettronici che devono disporre più interfacce sulla faccia o sul lato finale, come:

• Interfacce di comunicazione
• Interfacce di potenza
• Morsettiere
• Indicatori luminosi
• Pulsanti
• Piccoli connettori

2. Altezza ridotta di 19 mm, adatto per dispositivi elettronici con requisiti di spessore

L'altezza di 19 mm è significativamente inferiore rispetto alle sezioni trasversali compatte convenzionali come 25 mm e 29 mm, rendendolo più adatto per prodotti che necessitano di controllare lo spessore complessivo del dispositivo.

È particolarmente adatto per prodotti PCB con componenti interni di altezza ridotta.

Per esempio:

• PCB sottile + interfacce → adatto
• PCB + componenti elettronici di altezza ridotta → adatto
• PCB + relè/morsetti/moduli più alti → l'altezza interna deve essere confermata prima

Pertanto, prima di scegliere un contenitore da 45×19 mm, è necessario verificare lo spazio interno effettivo in base alle altezze effettive del PCB e dei componenti.

3. Sezione trasversale ampia e sottile, più adatta per il layout orizzontale

45×19mm non è semplicemente perseguire "il più sottile", ma raggiungere un equilibrio tra altezza ridotta e spazio laterale.

Per i moduli elettronici con dimensioni laterali del PCB relativamente grandi ma che non vogliono essere troppo spessi, questa struttura a sezione trasversale ha una buona adattabilità.

4. La struttura di estrusione di alluminio facilita lo sviluppo di prodotti di diversa lunghezza

Come sezione trasversale del profilo, 45×19 mm può essere regolata in lunghezza in base allo spazio interno dei diversi prodotti.

La stessa sezione può essere utilizzata per sviluppare versioni di più lunghezze:

• Versione corta: piccoli circuiti stampati o moduli di interfaccia
• Versione media: PCB + componenti di comunicazione/controllo
• Versione lunga: acquisizione dati o moduli elettronici multi-interfaccia

Per lo sviluppo di prodotti della stessa serie, ciò può ridurre le modifiche strutturali causate dalle diverse sezioni trasversali dell'involucro.

Specifiche tecniche

Parametri specifici come il grado della lega di alluminio, lo spessore della parete del profilo, le dimensioni interne, l'intervallo di lunghezza, le tolleranze di lavorazione e i colori del trattamento superficiale saranno soggetti ai disegni effettivi e ai requisiti dell'ordine.

Per quali prodotti è adatto?

1. Moduli elettronici PCB

Questa è una direzione di applicazione relativamente tipica per il formato 45×19 mm.

Per i moduli PCB ad altezza ridotta, la larghezza di 45 mm può essere utilizzata per il layout del circuito stampato e dell'interfaccia, mentre l'altezza di 19 mm controlla lo spessore complessivo del prodotto.

Adatto per:

• Moduli di controllo PCB
• Schede di controllo elettroniche
• Elettronica incorporata
• Moduli di interfaccia elettronici

2. Moduli di conversione del segnale e acquisizione dati

I prodotti per la conversione del segnale e l'acquisizione dati richiedono solitamente PCB, connettori e interfacce multiple, ma non necessariamente necessitano di un involucro molto alto.

La larghezza di 45×19 mm offre spazio per il layout dell'interfaccia, mentre l'altezza di 19 mm aiuta a mantenere il prodotto compatto.

Adatto per:

• Moduli di conversione del segnale
• Moduli di acquisizione dati
• Moduli di interfaccia di segnale
• Dispositivi di interfaccia sensore
• Moduli di misurazione

3. Moduli di interfaccia di comunicazione

Per i moduli elettronici che necessitano di installare interfacce di comunicazione, la larghezza di 45 mm può essere utilizzata per disporre interfacce e circuiti stampati, mentre l'altezza di 19 mm è adatta per prodotti con requisiti di spessore complessivo.

Per esempio:

• Moduli di interfaccia di comunicazione
• Moduli di trasmissione dati
• Elettronica dell'interfaccia di rete
• Moduli di comunicazione industriale

4. Sensori e moduli elettronici IoT

Per le schede di controllo dei sensori, i moduli IoT e i piccoli dispositivi di monitoraggio, se l'altezza dei componenti elettronici interni è bassa, è possibile utilizzare come protezione un involucro estruso di alluminio da 45×19 mm.

Adatto per:

• Moduli sensore
• Elettronica dell'IoT
• Moduli di monitoraggio
• Moduli di controllo intelligenti
• Dispositivi sensore incorporati

5. Piccoli moduli di controllo industriale

45×19 mm possono essere utilizzati per alcuni moduli di controllo elettronico industriale più piccoli, come:

• Moduli di interfaccia di controllo
• Moduli relativi agli I/O
• Moduli di elaborazione del segnale
• Piccole schede di controllo
• Moduli di comunicazione industriale

Se internamente sono inclusi terminali, relè o altri componenti più alti, è necessario verificare l'idoneità in base alle altezze effettive.

Quali strutture possono essere lavorate?

Per diverse strutture di prodotti elettronici è possibile eseguire ulteriori lavorazioni sul profilo e sulle estremità in alluminio.

Come scegliere tra custodie in alluminio da 45×19 mm e di dimensioni simili?

La differenza principale tra le diverse dimensioni della sezione trasversale non è "che è meglio", ma i diversi requisiti di spazio interno e spessore del prodotto.

Quando è più adatto il formato 45×19 mm?

Se il tuo prodotto è:

• Relativamente ampio nelle dimensioni laterali del PCB
• Non alto in termini di altezza dei componenti interni
• È necessario controllare lo spessore complessivo del dispositivo

Quindi la custodia per moduli elettronici industriali in alluminio da 45 × 19 mm è una specifica a cui vale la priorità.

Viceversa, se internamente sono presenti connettori, terminali, moduli di potenza o altri componenti elettronici più alti, si dovrebbe dare priorità alla conferma dello spazio interno effettivo corrispondente all'altezza di 19 mm.

Capacità di lavorazione delle custodie in alluminio di Boyuan Hardware

Boyuan Hardware ha oltre 20 anni di esperienza nel settore delle custodie in alluminio e dei telai in alluminio, con un'area di fabbrica di circa 10.000 metri quadrati, ed è da tempo impegnata nella lavorazione di custodie in alluminio, parti strutturali di profili in alluminio e custodie per dispositivi elettronici.

La maggior parte dei processi produttivi può attualmente essere completata internamente, tra cui:

• Taglio di profili in alluminio
• Lavorazione CNC a tre assi
• Perforazione
• Toccando
• Trattamento superficiale
• Incisione laser
• Stampa serigrafica
• Ispezione del prodotto
• Assemblaggio del prodotto

L'azienda dispone di circa 300 stampi esistenti ed è in grado di combinare le risorse di profili esistenti per aiutare i clienti ad abbinare le sezioni trasversali dei profili di alluminio adatte.

Per i prodotti che richiedono interfacce, fori di montaggio o strutture delle facciate non standard, è possibile utilizzare un'ulteriore lavorazione CNC per realizzarli.

Domande frequenti

D1: La custodia in alluminio da 45×19 mm è adatta per PCB?

Adatto per moduli elettronici PCB di altezza ridotta. L'idoneità specifica deve essere confermata in base alle dimensioni del PCB, all'altezza dei componenti e al metodo di montaggio.

Q2: Qual è la differenza tra 45×19 mm e 43×13 mm?

Il contenitore per moduli elettronici industriali in alluminio da 45×19 mm è più largo e più alto, quindi lo spazio interno è notevolmente più ampio, adatto a prodotti che richiedono più PCB laterale e spazio per il layout dell'interfaccia; 43×13mm è più orientato verso moduli elettronici ultrasottili.

Q3: Quale è più adatto, 45×19 mm o 44×23 mm?

Se si presta maggiore attenzione all’altezza ridotta e allo spessore complessivo, si può dare priorità al formato 45×19 mm; se internamente è necessaria un'altezza di montaggio del componente maggiore, 44×23 mm potrebbe essere più adatto.

In definitiva, dovrebbe essere determinato in base al PCB, all'altezza del componente e alla struttura dell'interfaccia.

Q4: È possibile personalizzare la lunghezza di 45×19 mm?

Il taglio della lunghezza può essere eseguito in base alla struttura del prodotto e alle effettive esigenze di lavorazione.

D5: È possibile lavorare interfacce come USB e RJ45?

La lavorazione di apertura CNC può essere eseguita in base alle dimensioni dell'interfaccia e ai disegni del prodotto.

Q6: È possibile realizzare fori filettati e fori di montaggio?

SÌ. Foratura, maschiatura e altre lavorazioni possono essere eseguite in base ai requisiti di assemblaggio.

Q7: È possibile realizzare un logo sulla custodia?

I loghi e l'identificazione dei prodotti possono essere realizzati mediante incisione laser o serigrafia a seconda delle esigenze.

Q8: Cosa succede se non so se il formato 45×19 mm è adatto al mio prodotto?

Puoi fornire le dimensioni del PCB, l'altezza massima dei componenti, le posizioni delle interfacce e i requisiti relativi alle dimensioni generali del prodotto. Sulla base di queste informazioni, possiamo confermare ulteriormente se questa specifica è adatta.

Quali informazioni sono necessarie per acquistare una custodia in alluminio da 45×19 mm?

Se hai bisogno di un preventivo o di una personalizzazione, si consiglia di preparare le seguenti informazioni:

Se al momento non disponi di disegni completi dell'involucro, puoi anche fornire prima le dimensioni del prodotto, il PCB o le informazioni sulla struttura interna per una conferma preliminare.

Spettacolo laboratorio
