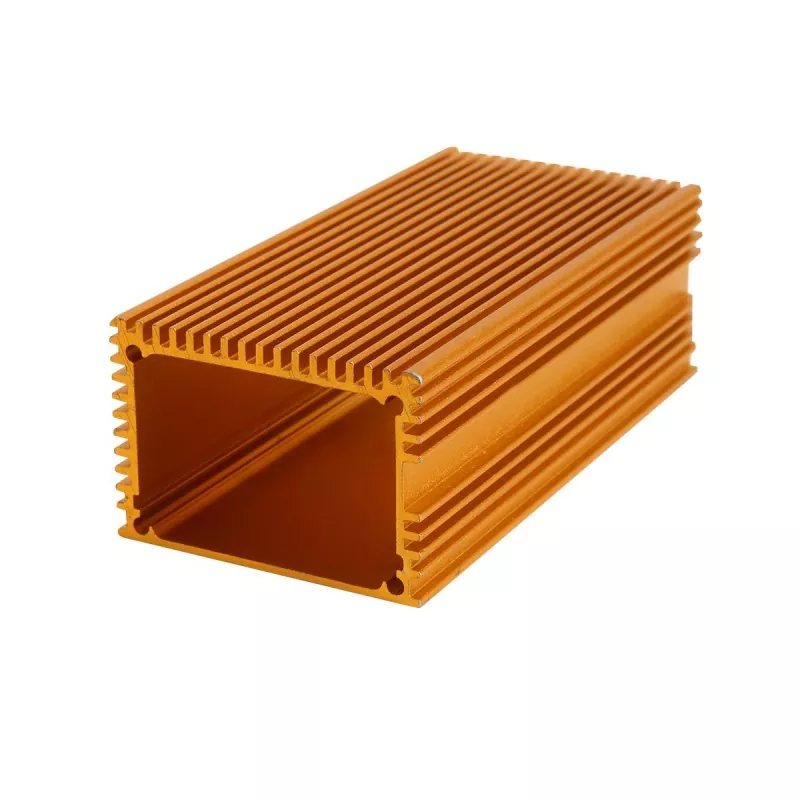

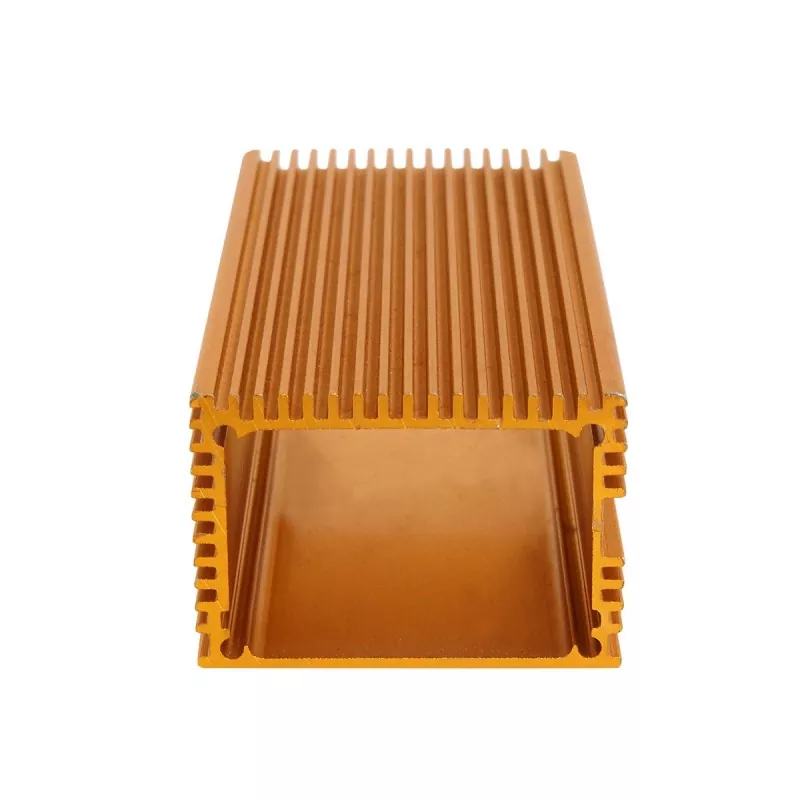

Custodia per dispositivi di comunicazione in alluminio da 48×33 mm

L'altezza di 33 mm può ospitare PCB, connettori, morsettiere, moduli di alimentazione e altri componenti di altezza moderata, mentre la larghezza di 48 mm supporta schede più grandi e disposizioni multiporta. Si rivolge ad apparecchiature elettroniche che necessitano di spazio di montaggio interno reale, diverse interfacce e resistenza strutturale, ma non giustificano un grande chassis in alluminio.

Il corpo del profilo può essere tagliato a misura e rifinito con piastre terminali, lavorazione CNC, fori di montaggio, aperture di interfaccia, fori filettati, loghi e trattamento superficiale. Boyuan Hardware, con oltre 20 anni di esperienza e una fabbrica da ~10.000㎡, si occupa di taglio, CNC a tre assi, foratura, maschiatura, trattamento superficiale, incisione laser, serigrafia, ispezione e assemblaggio.

Definizione del prodotto

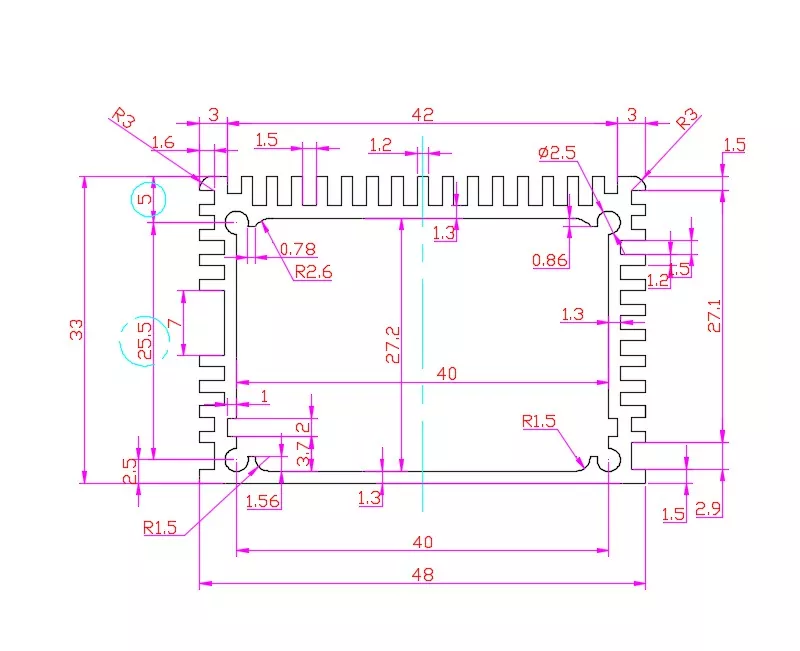

La custodia per dispositivi di comunicazione in alluminio da 48×33 mm è una custodia per dispositivi elettronici in alluminio estruso con spazio interno relativamente ampio, con una sezione trasversale di circa 48 mm × 33 mm.

Rispetto alle specifiche a basso profilo come 19 mm, 23 mm e 25 mm, l'altezza di 33 mm offre uno spazio di montaggio più ampio per PCB, connettori, morsettiere, moduli di potenza e altri componenti elettronici con una certa altezza. Allo stesso tempo, la larghezza di 48 mm può soddisfare anche i requisiti di layout di PCB più grandi e strutture multi-interfaccia.

Pertanto, questa specifica è più adatta per apparecchiature elettroniche che hanno determinati requisiti di spazio di montaggio interno, numero di interfacce e resistenza strutturale, ma non desiderano utilizzare un telaio in alluminio di grandi dimensioni.

Le applicazioni tipiche includono:

• Moduli di controllo industriale
• Apparecchiature per l'acquisizione dati
• Apparecchiature di comunicazione
• Apparecchiature per la conversione del segnale
• Apparecchiature di misura e prova
• Moduli di potenza e controllo
• IoT e dispositivi elettronici embedded
• Piccoli strumenti e attrezzature

Il corpo del profilo in alluminio può essere tagliato in base alla lunghezza del prodotto e combinato con piastre terminali, lavorazione CNC, fori di montaggio, aperture di interfaccia, fori filettati, logo e trattamento superficiale per formare un involucro completo di dispositivi elettronici.

Vantaggi fondamentali

1. Altezza 33 mm, che offre più ampio spazio per i componenti interni

La caratteristica più evidente del 48×33 mm è l’altezza della sezione trasversale di 33 mm.

Rispetto ai contenitori in alluminio a basso profilo, può ospitare più componenti elettronici con una certa altezza, quindi non è limitato ai PCB sottili.

Per esempio:

• Morsettiere
• Connettori
• Interruttori
• Moduli di potenza
• Componenti a foro passante per PCB
• Piccoli moduli di controllo
• Moduli di comunicazione
• Componenti del sensore e dell'interfaccia

Per i prodotti elettronici con strutture interne relativamente complesse, l'altezza di 33 mm offre un margine di progettazione maggiore.

L'effettiva altezza interna utile deve ancora essere confermata in base allo spessore della parete del profilo e alla specifica struttura della sezione trasversale.

2. Larghezza 48 mm, adatta per PCB e layout multi-interfaccia

La larghezza di 48 mm offre uno spazio laterale maggiore rispetto alle sezioni trasversali più strette come 35 mm, 38 mm e 40 mm.

Pertanto, può organizzare in modo più flessibile: PCB + morsettiere + interfacce + componenti di controllo.

Per i prodotti che necessitano di impostare più interfacce sull'estremità o sul lato, può anche fornire uno spazio di layout di apertura migliore.

3. Dimensioni bilanciate, adatte per dispositivi elettronici compatti

48×33 mm non è una specifica per chassis di grandi dimensioni, ma una dimensione intermedia tra piccoli moduli elettronici e apparecchiature elettroniche più grandi.

È adatto per prodotti elettronici che:

• Necessita di più spazio interno rispetto ai contenitori a basso profilo
• Non è necessario un telaio di grandi dimensioni
• È necessario installare più componenti elettronici
• Hai bisogno di più interfacce esterne
• Vuoi mantenere il prodotto complessivo compatto

Pertanto, questa dimensione è particolarmente adatta come custodia in alluminio per piccole apparecchiature elettroniche industriali e apparecchiature di controllo.

4. Adatto a serie di prodotti di diverse lunghezze

La sezione trasversale del profilo in alluminio rimane invariata ed è possibile realizzare diversi modelli di prodotto semplicemente regolando la lunghezza in base al PCB interno e al numero di componenti.

Per esempio:

• Versione corta → piccoli moduli di controllo
• Lunghezza media → PCB + interfacce + componenti di controllo
• Versione più lunga → dispositivi di acquisizione dati, comunicazione o multi-interfaccia

Per la stessa serie di prodotti, ciò può ridurre la necessità di riprogettare involucri con sezioni trasversali diverse.

Specifiche tecniche

Parametri specifici come il grado della lega di alluminio, lo spessore della parete del profilo, le dimensioni interne, l'intervallo di lunghezza, le tolleranze di lavorazione e i colori del trattamento superficiale saranno soggetti ai disegni effettivi del prodotto e ai requisiti dell'ordine.

Scenari applicativi

1. Moduli di controllo industriale

48×33 mm ha uno spazio interno maggiore rispetto alle custodie a basso profilo, quindi è adatto per alcune piccole apparecchiature di controllo industriale.

Per esempio:

• Moduli di controllo industriale
• Moduli di interfaccia di controllo
• Moduli I/O
• Controller integrati
• Controllori elettronici industriali

Se è necessario installare internamente contemporaneamente PCB, terminali, connettori e componenti di controllo, il formato 48×33 mm può fornire uno spazio strutturale più ampio.

2. Apparecchiature di acquisizione e misurazione dei dati

Le apparecchiature di acquisizione dati di solito richiedono l'installazione di PCB, interfacce di segnale, morsettiere e altri componenti elettronici.

La larghezza di 48 mm può soddisfare una disposizione laterale relativamente ricca e l'altezza di 33 mm può ospitare componenti con una certa altezza.

Adatto per:

• Moduli di acquisizione dati
• Attrezzatura per l'acquisizione dati
• Moduli di misurazione
• Moduli di elaborazione del segnale
• Dispositivi di interfaccia sensore

3. Moduli di conversione del segnale

I prodotti di conversione del segnale possono richiedere più interfacce di ingresso/uscita e circuiti stampati interni.

48×33 mm possono fornire uno spazio di montaggio relativamente ampio per PCB e interfacce.

Per esempio:

• Moduli di conversione del segnale
• Moduli di interfaccia di segnale
• Convertitori di segnale industriali
• Dispositivi di interfaccia di comunicazione

4. Comunicazione industriale e apparecchiature di rete

Per le piccole apparecchiature di comunicazione che necessitano di installare interfacce di comunicazione, PCB e relativi componenti elettronici, è possibile utilizzare un involucro in alluminio estruso da 48×33 mm.

Adatto per:

• Moduli di comunicazione
• Dispositivi di comunicazione industriale
• Apparecchiature per la trasmissione dei dati
• Moduli di interfaccia di rete
• Elettronica di comunicazione integrata

5. Piccoli moduli di potenza e controllo

Rispetto ai contenitori elettronici a basso profilo, l'altezza di 33 mm fornisce più spazio di montaggio interno, quindi può essere utilizzato anche per alcuni piccoli prodotti elettronici di potenza e controllo.

Per esempio:

• Moduli di controllo della potenza
• Moduli di potenza elettronici
• Unità di controllo
• Moduli di interfaccia di potenza

È necessario verificare se sia specificamente idoneo in base alle dimensioni dei componenti interni e ai requisiti di dissipazione del calore.

6. Strumenti di prova e misurazione

48×33 mm possono essere utilizzati per alcune piccole apparecchiature elettroniche di test e misurazione.

Per esempio:

• Moduli di test elettronici
• Dispositivi di misurazione
• Apparecchiature per il test del segnale
• Apparecchiature di monitoraggio
• Elettronica da laboratorio

Se il prodotto richiede un display, più interfacce o un circuito interno relativamente complesso, questa dimensione fornisce anche più spazio strutturale rispetto ai contenitori ultrasottili.

Parametri di personalizzazione

Domande frequenti

Q1: Per quali prodotti è adatto il contenitore in alluminio da 48×33 mm?

La custodia per dispositivi di comunicazione in alluminio da 48×33 mm è più adatta per controllo industriale, acquisizione dati, comunicazione, conversione di segnali, test e misurazioni e altre piccole apparecchiature elettroniche che richiedono un determinato spazio di montaggio interno.

Q2: Il formato 48×33 mm è adatto per l'installazione di PCB?

SÌ. La progettazione strutturale può essere eseguita in base alle dimensioni del PCB, all'altezza dei componenti e al metodo di montaggio.

Q3: Qual è la differenza tra 48×33 mm e 44×25 mm?

48×33 mm è più grande sia in larghezza che in altezza, quindi può fornire uno spazio interno più ampio ed è più adatto per prodotti con dimensioni PCB più grandi, componenti più alti o più interfacce.

44×25 mm è più compatto, adatto per moduli elettronici che desiderano controllare il volume complessivo del prodotto.

Q4: Qual è la differenza tra 48×33 mm e 38×29 mm?

Entrambi appartengono a recinti compatti con una certa altezza.

Il formato 48×33 mm ha una sezione trasversale complessiva maggiore, quindi è più adatto per prodotti che richiedono spazio PCB più ampio, più interfacce o più componenti interni.

38×29 mm è più compatto, adatto per apparecchiature elettroniche con requisiti più severi sulle dimensioni esterne complessive.

Q5: È possibile personalizzare la lunghezza di 48×33 mm?

Il taglio della lunghezza può essere eseguito in base alla struttura del prodotto e alle effettive esigenze di lavorazione.

Q6: È possibile realizzare fori di interfaccia?

SÌ. Le aperture CNC possono essere realizzate in base alle dimensioni effettive di USB, RJ45, connettori, morsettiere, interfacce di alimentazione, ecc.

Q7: È possibile lavorare i fori di montaggio e i fori filettati?

SÌ. Foratura, maschiatura e altre lavorazioni meccaniche possono essere eseguite in base alla struttura di assemblaggio del prodotto.

Q8: È possibile lavorare una finestra di visualizzazione?

Se il prodotto necessita dell'installazione di un modulo display, è possibile eseguire la corrispondente lavorazione di apertura sulla custodia secondo i disegni reali.

D9: Cosa succede se non sono sicuro che il formato 48×33 mm sia adatto al mio prodotto?

Puoi fornire: dimensioni del PCB + altezza massima dei componenti + posizioni delle interfacce + requisiti di lunghezza del prodotto.

Queste informazioni possono essere utilizzate per un giudizio preliminare sull'idoneità di questa sezione trasversale.

Quali informazioni sono necessarie per l'acquisto?

Se al momento non disponi di disegni completi dell'involucro, puoi anche fornire prima le dimensioni del PCB, l'altezza dei componenti interni e i requisiti relativi alle dimensioni complessive del prodotto per una valutazione preliminare.
