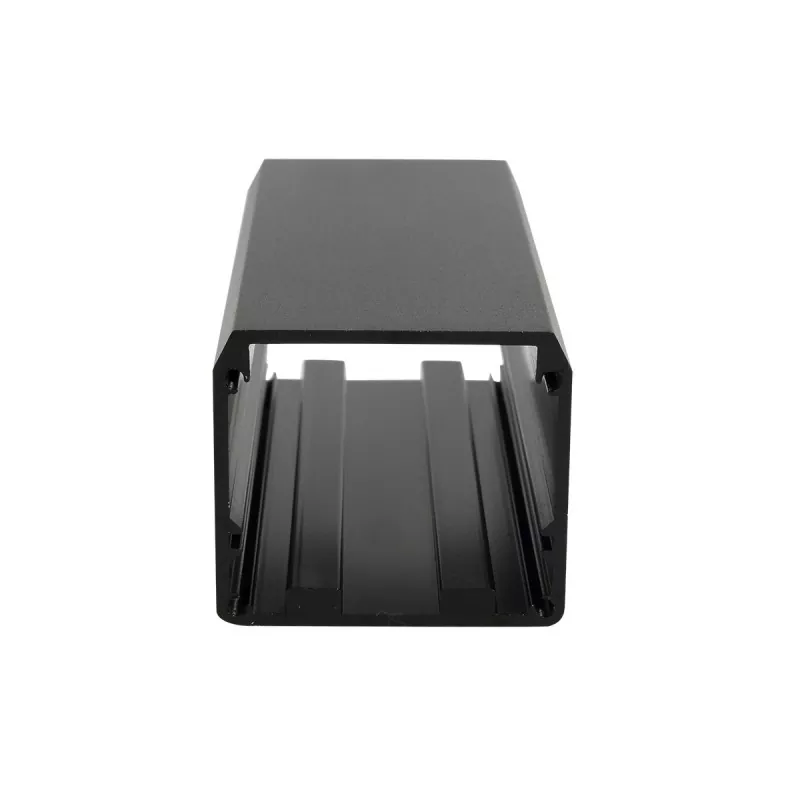

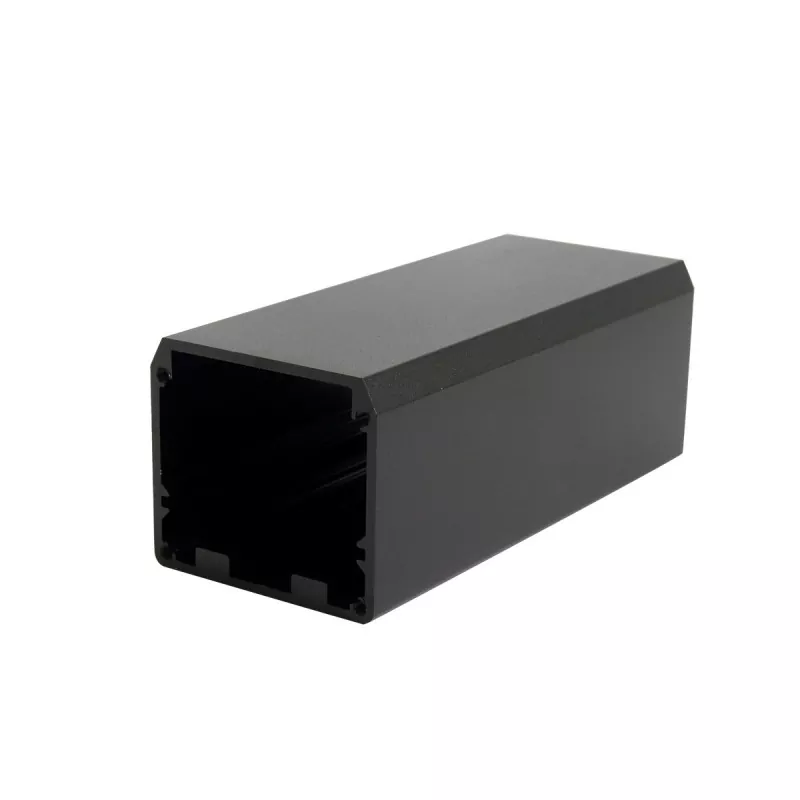

Alimentatore in alluminio da 50×44 mm e custodia di controllo industriale

L'involucro di controllo industriale e alimentatore in alluminio da 50×44 mm Boyuan è un alloggiamento per dispositivi elettronici di medie dimensioni realizzato con una struttura di estrusione in lega di alluminio, con una sezione trasversale esterna di 50 mm (larghezza) × 44 mm (altezza) e la lunghezza può essere personalizzata arbitrariamente in base ai requisiti effettivi dell'apparecchiatura.

Il prodotto è formato da estrusione di profili in alluminio, con sezione trasversale del corpo principale fissa. Può essere tagliato in base alla lunghezza effettiva dell'attrezzatura e l'assemblaggio finale viene completato tramite piastre terminali, lavorazione CNC e altri processi di supporto.

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici. L'interno dell'alloggiamento è progettato con slot per schede di circuiti stampati standard e il PCB può essere inserito e fissato direttamente senza viti aggiuntive, migliorando notevolmente l'efficienza dell'assemblaggio.

Rispetto alle scatole di plastica, le custodie in lega di alluminio hanno una migliore resistenza strutturale e una struttura metallica e possono realizzare strutture personalizzate come interfacce, fori di montaggio, fori filettati e fessure tramite lavorazione CNC.

Il valore fondamentale del formato 50×44 mm risiede nel suo "corpo ampio e ampio spazio": la larghezza di 50 mm può ospitare PCB larghi standard e layout di interfaccia multipli, mentre l'altezza di 44 mm fornisce ampio spazio interno per l'installazione di componenti più alti.

Questa specifica è particolarmente adatta per moduli di potenza, amplificatori di potenza, controller industriali, strumenti di misura, apparecchiature di stazioni base di comunicazione, apparecchiature di acquisizione e trasmissione dati, moduli di azionamento di motori, strumenti di test medici e altre apparecchiature elettroniche di medie dimensioni con elevati requisiti di spazio interno.

Boyuan Hardware si concentra sulla produzione di custodie in alluminio e telai in alluminio da oltre 20 anni, con circa 10.000 metri quadrati di spazio produttivo e può fornire lavorazioni personalizzate di custodie in alluminio in base ai disegni, ai campioni o ai requisiti dimensionali del cliente.

Vantaggi principali del prodotto

01| Design ampio spazio 50×44 mm

La sezione trasversale da 50 mm di larghezza x 44 mm di altezza offre ampio spazio interno per apparecchiature elettroniche di medie dimensioni.

La larghezza di 50 mm può ospitare layout PCB più ampi e progettazione affiancata di più interfacce; l'altezza di 44 mm offre maggiore spazio di montaggio dei componenti, può ospitare componenti più alti come condensatori elettrolitici, trasformatori, dissipatori di calore e relè e supporta anche la progettazione PCB a doppia faccia, soddisfacendo le esigenze di integrazione di sistemi di circuiti complessi.

02| Struttura in estrusione di alluminio

Il corpo dell'involucro è formato da estrusione di profili in lega di alluminio.

La dimensione della sezione trasversale dell'involucro di estrusione di alluminio è fissa, mentre la lunghezza può essere tagliata in base alle effettive esigenze del prodotto. Pertanto, la stessa custodia specifica può adattarsi a PCB e moduli elettronici di diverse lunghezze. Questa struttura è particolarmente adatta per prodotti elettronici che richiedono lo sviluppo in serie.

03| Adatto per il montaggio su PCB

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici.

L'interno è dotato di serie di slot per schede di circuito e il PCB può essere inserito e fissato direttamente senza viti aggiuntive. L'altezza di 44 mm può ospitare l'impilamento di PCB a doppio strato o dispositivi ad alta potenza con dissipatori di calore, fornendo una soluzione di imballaggio affidabile per apparecchiature elettroniche ad alta potenza.

04| Supporto per la lavorazione personalizzata CNC

Il profilo standard è solo il punto di partenza.

Boyuan Hardware può eseguire lavorazioni CNC sulla custodia in alluminio 50×44 mm secondo i disegni del cliente, tra cui:

• Aperture di interfaccia (USB, RJ45, interfacce di alimentazione, prese aeronautiche, ecc.)
• Fori per viti e fori di posizionamento
• Fori filettati e fori svasati
• Scanalature e gradini
• Fessure di dissipazione del calore e fori di ventilazione
• Smussatura
• Altre strutture personalizzate

05| Lunghezza personalizzabile in base al prodotto

50×44 mm è la specifica della sezione trasversale dell'involucro e la lunghezza dell'alimentatore in alluminio da 50×44 mm e dell'involucro di controllo industriale può essere tagliata in base alle dimensioni effettive dell'apparecchiatura. La lunghezza lavorabile specifica viene confermata in base ai requisiti del materiale, del trattamento superficiale e del prodotto.

06| Prestazioni efficienti di dissipazione del calore

La conduttività termica della lega di alluminio è di circa 200 W/(m·K). Combinato con la superficie più ampia di 50×44 mm, può condurre e dissipare efficacemente il calore generato dai componenti interni. Per le apparecchiature con elevata generazione di calore, come moduli di potenza e amplificatori di potenza, l'involucro in alluminio stesso costituisce un efficiente dissipatore di calore, in grado di prolungare la durata utile delle apparecchiature.

07| La custodia in metallo combina struttura e aspetto

La lega di alluminio è leggera e ha buone prestazioni strutturali, pur mantenendo una struttura metallica naturale. Attraverso trattamenti superficiali come spazzolatura, sabbiatura e anodizzazione, è possibile ottenere diversi effetti estetici, conferendo alle apparecchiature elettroniche un aspetto del prodotto più professionale.

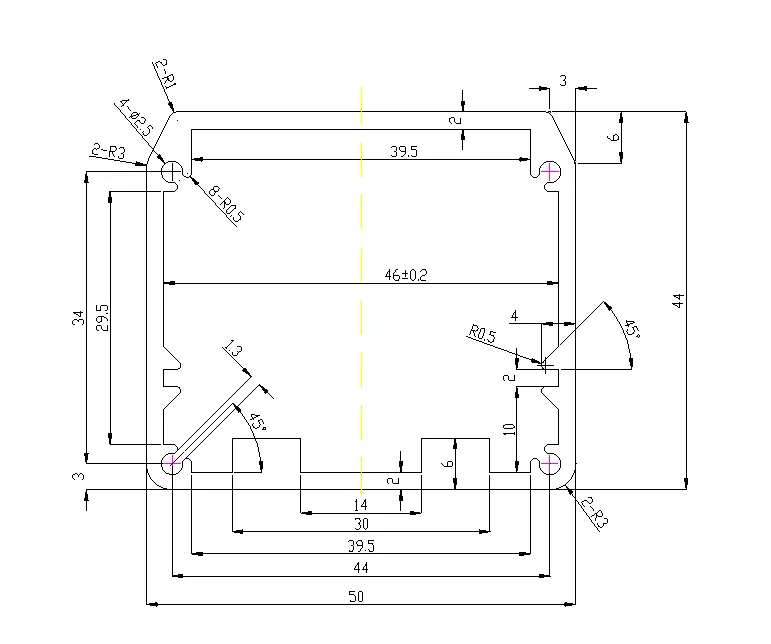

Specifiche tecniche della custodia in alluminio 50×44 mm

Nota: I gradi specifici dei materiali, lo spessore delle pareti, gli intervalli di lunghezza, le tolleranze dimensionali e i colori del trattamento superficiale saranno soggetti ai disegni effettivi del prodotto e ai requisiti dell'ordine.

Per quali prodotti è adatto il contenitore in alluminio da 50×44 mm?

50×44 mm appartiene alla categoria degli alloggiamenti in alluminio ad ampio spazio: la larghezza di 50 mm supporta la disposizione affiancata di più interfacce e l'altezza di 44 mm può ospitare componenti e dissipatori di calore più alti. L'altezza di 44 mm è la caratteristica principale che distingue questa specifica dai contenitori di piccole dimensioni, consentendogli di trasportare apparecchiature elettroniche con maggiore potenza e componenti più alti.

1. Moduli di potenza

L'ampio design dello spazio di 50×44 mm è molto adatto a vari prodotti di alimentazione:

• Moduli di alimentazione switching
• Adattatori di alimentazione
• Contenitori per alimentazione di veicoli
• Contenitori per inverter
• Alloggiamenti in alluminio del raddrizzatore
• Moduli convertitori DC-DC
• Moduli di alimentazione UPS
• Moduli caricabatterie

Perché il formato 50×44mm è adatto ai moduli di potenza? I moduli di potenza in genere devono ospitare componenti più alti come condensatori elettrolitici (in genere 25-35 mm di altezza), trasformatori e dissipatori di calore. L'altezza di 44 mm offre ampio spazio di montaggio, mentre la larghezza di 50 mm può ospitare layout PCB ampi e il materiale in lega di alluminio aiuta inoltre i dispositivi ad alta potenza a dissipare il calore in modo efficiente.

2. Amplificatori di potenza e apparecchiature audio

• Custodie per amplificatori
• Amplificatori di potenza audio
• Moduli amplificatori di segnale
• Amplificatori di potenza RF

Perché il formato 50×44mm è adatto agli amplificatori? Gli amplificatori di potenza necessitano di uno spazio interno relativamente ampio per ospitare i circuiti dell'amplificatore, i dissipatori di calore e le sezioni di alimentazione. L'altezza di 44 mm consente di installare componenti più alti e l'involucro in lega di alluminio svolge anche una funzione di dissipazione del calore, adatta per apparecchiature audio e amplificatori RF con grande generazione di calore.

3. Moduli di controllo e automazione industriale

• Controllori industriali
• Moduli controllore logico programmabile (PLC).
• Moduli di controllo del movimento
• Moduli di azionamento del motore
• Moduli inverter
• Moduli di espansione I/O
• Scatole di controllo dell'automazione

Perché il formato 50×44 mm è adatto ai moduli di controllo industriale? I moduli di controllo industriale solitamente devono ospitare molte interfacce (RS232, RS485, CAN, Ethernet, ecc.) e schede di controllo di dimensioni maggiori. La larghezza di 50 mm può ospitare più interfacce affiancate e l'altezza di 44 mm può installare dispositivi di alimentazione con dissipatori di calore.

4. Strumenti di misura e apparecchiature di prova

• Moduli oscilloscopio
• Involucri del generatore di segnale
• Strumenti di acquisizione dati
• Analizzatori di potenza
• Moduli di analisi dello spettro
• Strumenti per prove di durezza
• Apparecchiature per test ad ultrasuoni
• Contenitori per misuratori di portata/livello

Perché il formato 50×44mm è adatto agli strumenti di misura? Gli strumenti di misura necessitano di layout PCB più grandi per ospitare circuiti di elaborazione del segnale e interfacce multiple. La larghezza di 50 mm può ospitare PCB di larghezza standard, mentre l'altezza di 44 mm può ospitare componenti come trasformatori e relè.

5. Apparecchiature di comunicazione e di rete

• Moduli di comunicazione per stazioni base
• Amplificatori di segnale
• Moduli di comunicazione GPS/GPRS/5G
• Unità di trasmissione dati (DTU)
• Ricetrasmettitori in fibra ottica
• Apparecchiature bridge wireless
• Cambia moduli

6. Apparecchiature per test medici

• Moduli di test medici
• Apparecchiature di monitoraggio
• Strumenti medici portatili
• Moduli di apparecchiature per fisioterapia
• Moduli di acquisizione di biosegnali

7. Applicazioni integrate del dissipatore di calore

Il contenitore in alluminio da 50×44 mm può essere utilizzato in combinazione con dissipatori di calore interni:

• Contenitori per driver LED ad alta potenza
• Moduli elettronici di potenza
• Controller del motore
• Involucri del sistema di gestione della batteria (BMS).
• Involucri di moduli supercondensatori

8. Scatole schermanti e applicazioni anti-interferenza

• Scatole di schermatura per strumenti di precisione
• Schermatura dei moduli ad alta frequenza
• Schermatura elettronica medica

Il materiale in lega di alluminio fornisce eccellenti prestazioni di schermatura elettromagnetica, prevenendo efficacemente le interferenze elettromagnetiche.

9. Attrezzature sperimentali per la didattica e la ricerca scientifica

• Custodie per strumenti sperimentali
• Moduli dimostrativi didattici
• Apparecchiature di acquisizione dati per la ricerca scientifica

Cosa può essere personalizzato per la custodia in alluminio da 50×44 mm?

Trattamento superficiale

Anodizzazione

L'anodizzazione è uno dei metodi di trattamento superficiale comunemente utilizzati per gli involucri in alluminio. L'alimentatore in alluminio da 50×44 mm e l'involucro di controllo industriale possono modificare l'aspetto e le proprietà superficiali della superficie in alluminio e ottenere diversi effetti cromatici.

Sabbiatura

La sabbiatura può formare una struttura opaca uniforme sulla superficie dell'alluminio, adatta per apparecchiature elettroniche industriali e custodie per strumenti.

Spazzolatura

La spazzolatura può formare strutture metalliche regolari, consentendo al prodotto di mantenere un'evidente struttura metallica in lega di alluminio.

Incisione laser

Sulla superficie della custodia in alluminio 50×44 mm è possibile lavorare quanto segue:

• Logo
• Modello del prodotto
• Identificazione dell'interfaccia
• Numero del prodotto
• Testo e modelli

Stampa serigrafica

Adatto per la lavorazione di loghi multicolori, testo e identificazione di funzioni.

Lavorazione personalizzata di custodie in alluminio professionali

Non solo produciamo custodie standard in alluminio, ma possiamo anche personalizzarle in base alle strutture del prodotto del cliente.

I clienti devono solo fornire:

Disegni 2D/modelli 3D/campioni fisici/dimensioni del prodotto

Possiamo quindi eseguire la valutazione della lavorazione in base ai requisiti effettivi del prodotto.

La lavorazione CNC soddisfa requisiti non standard

Per i prodotti che non possono essere soddisfatti direttamente dal profilo standard 50×44mm, la personalizzazione può essere ottenuta attraverso successive lavorazioni CNC.

Per esempio:

Aperture di interfaccia + fori di montaggio + fori filettati + fessure di dissipazione del calore + scanalature + gradini + logo

Tutto può essere lavorato secondo i disegni del cliente.

Guida alla selezione dei prodotti

Se la larghezza del tuo PCB è vicina a 50 mm

50×44 mm è la scelta ideale: la larghezza di 50 mm offre ampio spazio di instradamento del PCB e l'altezza di 44 mm può ospitare componenti più alti. L'idoneità della struttura effettiva può essere confermata in base allo spessore del PCB, al metodo di montaggio e all'altezza dei componenti interni.

Se il tuo dispositivo contiene componenti più alti

L'altezza di 44 mm può ospitare componenti più alti come condensatori elettrolitici (25-35 mm), trasformatori, dissipatori di calore e relè, adatti per apparecchiature elettroniche che richiedono uno spazio interno più ampio.

Se il tuo dispositivo genera calore significativo

L'involucro in lega di alluminio ha un'eccellente conduttività termica. In combinazione con la superficie più ampia di 50×44 mm, può aiutare efficacemente i componenti interni a dissipare il calore. È possibile realizzare fessure per la dissipazione del calore o fori di ventilazione sull'involucro per migliorare ulteriormente l'effetto di dissipazione del calore.

Se le lunghezze del PCB differiscono

Il profilo può essere tagliato in base alla lunghezza del prodotto e la stessa specifica di sezione trasversale può adattarsi a prodotti di diverse lunghezze.

Se è necessario installare le interfacce

È possibile aggiungere aperture CNC al corpo del profilo o alle piastre terminali. Quelli comuni includono USB, RJ45, interfacce di alimentazione, prese aeronautiche, interfacce BNC, spie luminose, ecc.

Se hai bisogno di più spazio

È possibile riselezionare una specifica di profilo in alluminio più grande in base alle dimensioni del PCB oppure è possibile realizzare un design della custodia non standard.

Spettacolo laboratorio

Domande frequenti

1. Per quali prodotti è adatto il contenitore in alluminio 50×44mm?

50×44 mm appartiene alla categoria degli involucri in alluminio ad ampio spazio, adatti per moduli di potenza, amplificatori di potenza, controller industriali, strumenti di misura, apparecchiature per stazioni base di comunicazione, moduli di azionamento motore, strumenti per test medici, ecc. La larghezza di 50 mm supporta il layout multi-interfaccia e l'altezza di 44 mm può ospitare componenti e dissipatori di calore più alti.

2. La lunghezza della custodia è 50×44 mm?

N. 50×44 mm si riferisce alla dimensione della sezione trasversale dell'involucro (larghezza × altezza). La lunghezza del prodotto può essere tagliata in base all'attrezzatura effettiva e alla lunghezza del PCB.

3. È possibile personalizzare la lunghezza della custodia in alluminio da 50×44 mm?

SÌ. La lunghezza dell'involucro in estrusione di alluminio può essere tagliata in base ai requisiti del prodotto. La lunghezza specifica deve essere confermata in combinazione con il materiale, il trattamento superficiale e la struttura del prodotto.

4. L'altezza di 44 mm può ospitare condensatori elettrolitici?

SÌ. I comuni condensatori elettrolitici sono generalmente alti 25-35 mm e l'altezza interna di 44 mm può accoglierli completamente. È necessaria una conferma specifica in base alle dimensioni del componente.

5. È possibile realizzare fori per la dissipazione del calore sulla custodia in alluminio?

SÌ. Boyuan Hardware può realizzare fessure di dissipazione del calore, fori di ventilazione, nervature di dissipazione del calore e altre strutture di dissipazione del calore in base ai disegni del cliente per aiutare le apparecchiature ad alta potenza a dissipare il calore.

6. È possibile lavorare interfacce come connettori aeronautici e BNC?

La lavorazione CNC può essere eseguita sulle posizioni dell'interfaccia corrispondenti secondo i disegni del cliente. Se è specificamente adatto alla lavorazione deve essere confermato in base alle dimensioni dell'interfaccia e alla struttura dell'involucro.

7. È possibile installare un PCB?

SÌ. L'involucro in alluminio da 50×44 mm è dotato di serie di slot per schede di circuiti interni e il PCB può essere inserito e fissato direttamente. Le strutture di montaggio corrispondenti possono anche essere progettate in base alle dimensioni del PCB e al metodo di montaggio.

8. È possibile personalizzare le piastre terminali?

SÌ. Le dimensioni, le posizioni dei fori e la struttura delle piastre terminali possono essere lavorate in base ai requisiti del prodotto.
