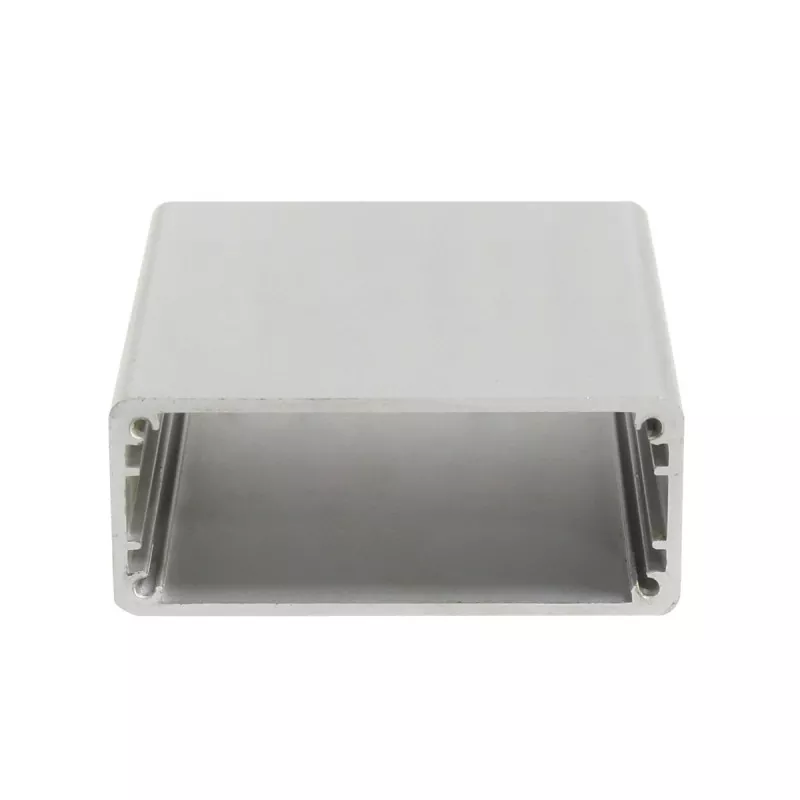

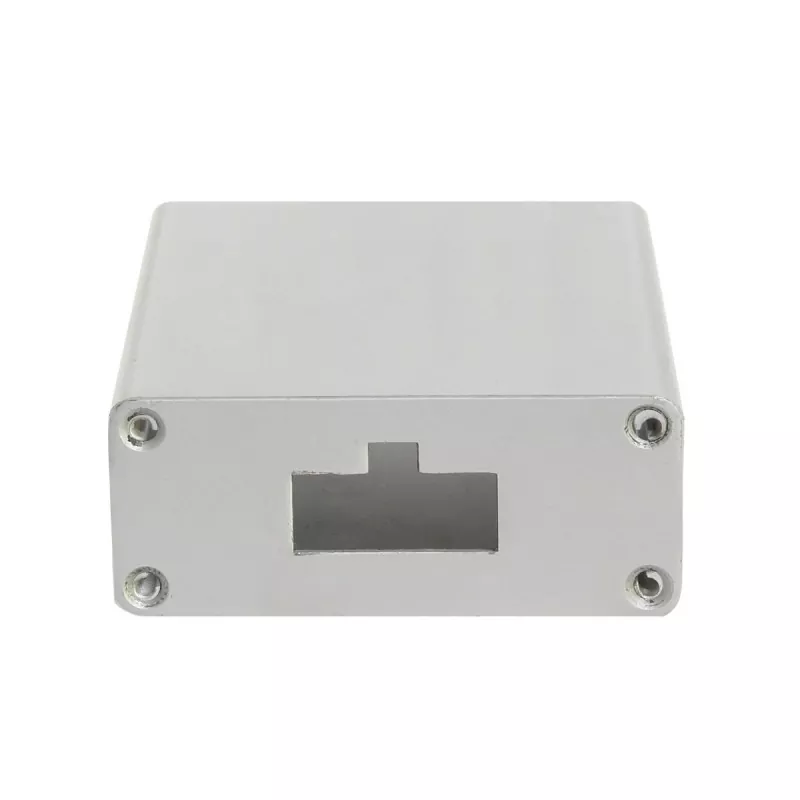

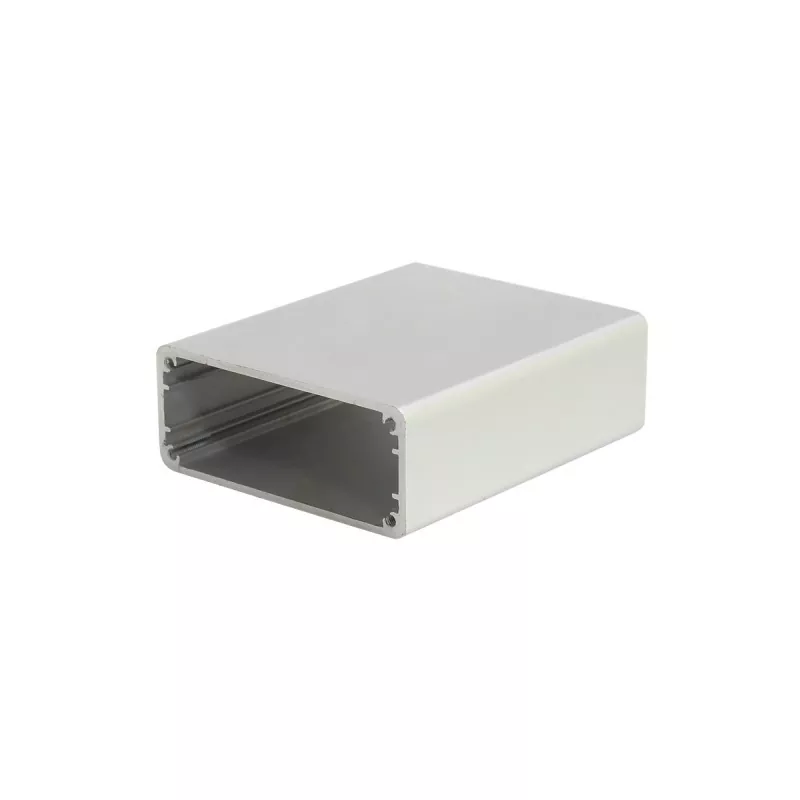

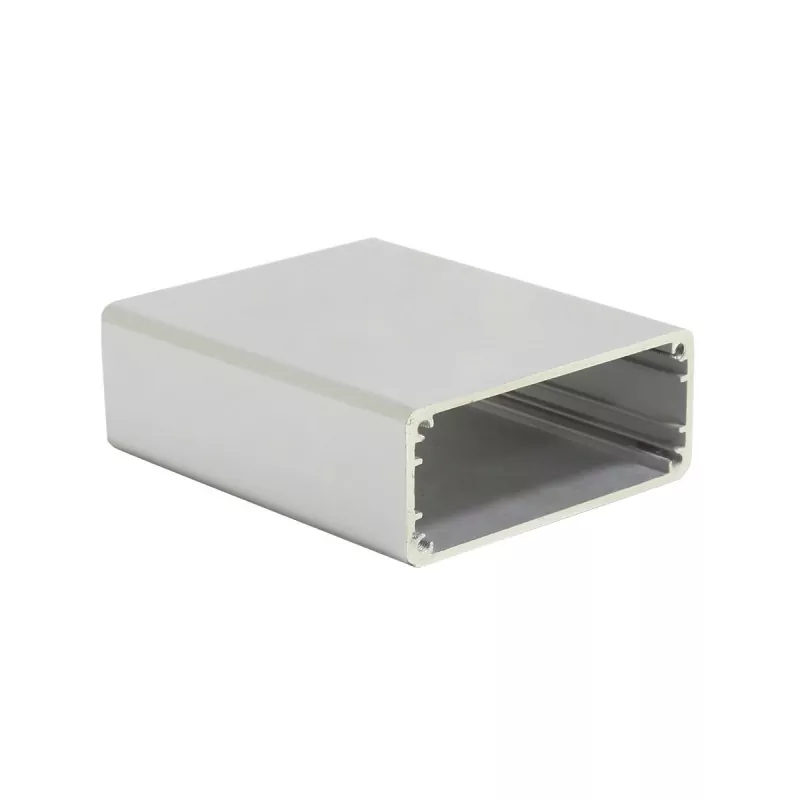

Scanner per codici a barre in alluminio da 51×21 mm e alloggiamento per terminale POS

L'involucro in alluminio Boyuan da 51×21 mm è un alloggiamento per dispositivi elettronici ultrasottile realizzato con una struttura di estrusione in lega di alluminio, con una sezione trasversale esterna di 51 mm (larghezza) × 21 mm (altezza) e la lunghezza può essere personalizzata arbitrariamente in base ai requisiti effettivi dell'apparecchiatura.

Il prodotto è formato da estrusione di profili in alluminio, con sezione trasversale del corpo principale fissa. Può essere tagliato in base alla lunghezza effettiva dell'attrezzatura e l'assemblaggio finale viene completato tramite piastre terminali, lavorazione CNC e altri processi di supporto.

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici. L'interno dell'alloggiamento è progettato con slot per schede di circuiti stampati standard e il PCB può essere inserito e fissato direttamente senza viti aggiuntive, migliorando notevolmente l'efficienza dell'assemblaggio.

Rispetto alle scatole di plastica, le custodie in lega di alluminio hanno una migliore resistenza strutturale e una struttura metallica e possono realizzare strutture personalizzate come interfacce, fori di montaggio, fori filettati e fessure tramite lavorazione CNC.

Boyuan Hardware si concentra sulla produzione di custodie in alluminio e telai in alluminio da oltre 20 anni, con circa 10.000 metri quadrati di spazio produttivo e può fornire lavorazioni personalizzate di custodie in alluminio in base ai disegni, ai campioni o ai requisiti dimensionali del cliente.

Vantaggi del prodotto

01| Design ultra largo e ultra sottile da 51×21 mm

Le dimensioni della sezione trasversale di 51 mm di larghezza x 21 mm di altezza forniscono una soluzione di imballaggio ultrasottile ideale per dispositivi terminali portatili e intelligenti.

La larghezza di 51 mm può ospitare layout PCB più ampi e progettazione affiancata di più interfacce, adatta per dispositivi che integrano più moduli funzionali come schermi, pulsanti, slot per schede e riconoscimento delle impronte digitali; l'altezza ultrasottile di 21 mm mantiene il dispositivo sottile, migliorando il comfort della presa in mano e la percezione della qualità del prodotto.

02| Struttura in estrusione di alluminio

Il corpo dello scanner di codici a barre in alluminio da 51×21 mm e dell'alloggiamento del terminale POS è formato da estrusione di profili in lega di alluminio. La dimensione della sezione trasversale dell'involucro di estrusione di alluminio è fissa, mentre la lunghezza può essere tagliata in base alle effettive esigenze del prodotto. Pertanto, la stessa custodia specifica può adattarsi a PCB e moduli elettronici di diverse lunghezze.

03| Adatto per il montaggio su PCB

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici. L'interno è dotato di serie di slot per schede di circuito e il PCB può essere inserito e fissato direttamente senza viti aggiuntive.

04| Supporto per la lavorazione personalizzata CNC

Il profilo standard è solo il punto di partenza. Boyuan Hardware può eseguire lavorazioni CNC sulla custodia in alluminio da 51×21 mm secondo i disegni del cliente, tra cui:

• Aperture di interfaccia (USB, Type-C, RJ45, interfacce di alimentazione, ecc.)
• Fori per viti e fori di posizionamento
• Fori filettati e fori svasati
• Aperture delle finestre sullo schermo
• Slot per scorrimento carte
• Aperture del modulo di riconoscimento delle impronte digitali
• Asole per bottoni
• Scanalature e gradini
• Smussatura
• Altre strutture personalizzate

05| Lunghezza personalizzabile in base al prodotto

51×21 mm è la specifica della sezione trasversale della custodia e la lunghezza del prodotto può essere tagliata in base alle dimensioni effettive dell'apparecchiatura. La lunghezza lavorabile specifica viene confermata in base ai requisiti del materiale, del trattamento superficiale e del prodotto.

06| La custodia in metallo combina struttura e aspetto

La lega di alluminio è leggera e ha buone prestazioni strutturali, pur mantenendo una struttura metallica naturale. Attraverso trattamenti superficiali come spazzolatura, sabbiatura e anodizzazione, è possibile ottenere diversi effetti estetici, conferendo ai dispositivi portatili una consistenza del prodotto più professionale.

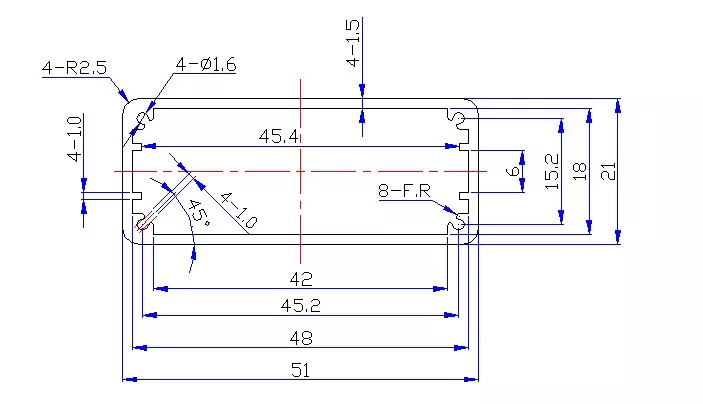

Specifiche tecniche della custodia in alluminio da 51×21 mm

Nota: I gradi specifici dei materiali, lo spessore delle pareti, gli intervalli di lunghezza, le tolleranze dimensionali e i colori del trattamento superficiale saranno soggetti ai disegni effettivi del prodotto e ai requisiti dell'ordine.

Per quali prodotti è adatto il contenitore in alluminio da 51×21 mm?

Lo scanner di codici a barre in alluminio da 51×21 mm e l'alloggiamento del terminale POS appartengono alla categoria degli involucri in alluminio ultra larghi e ultra sottili: la larghezza di 51 mm può ospitare la disposizione affiancata di più moduli funzione e l'altezza di 21 mm mantiene il dispositivo ultrasottile. L'altezza ultrasottile di 21 mm è la caratteristica principale di questa specifica, che la rende particolarmente adatta per dispositivi terminali intelligenti portatili e ultrasottili.

1. Scanner di codici a barre

• Lettori di codici a barre portatili
• Scanner di codici QR
• Pistole a scansione industriale
• Apparecchiature di scansione per supermercati/negozi al dettaglio
• Terminali logistici e di scansione espressa
• Scanner per la gestione del magazzino

Perché il formato 51×21 mm è adatto per i lettori di codici a barre? Gli scanner di codici a barre sono generalmente progettati come dispositivi portatili e necessitano di un'impugnatura ergonomica. La larghezza di 51 mm può ospitare più componenti funzionali come la testina di scansione, la scheda di decodifica, i pulsanti, gli indicatori luminosi e i moduli USB/Bluetooth. L'altezza ultrasottile di 21 mm rende il dispositivo sottile e leggero, comodo da tenere in mano e adatto al funzionamento portatile a lungo termine.

2. Macchine POS e Terminali di Pagamento

• POS mobili
• Terminali di cassa intelligenti
• Dispositivi per lo scorrimento delle carte di pagamento
• Terminali Scan-to-Pay

Perché il formato 51×21 mm è adatto alle macchine POS? Le macchine POS devono integrare più moduli funzionali come slot per schede, tastiere con password, lettori di schede NFC, display e stampanti. La larghezza di 51 mm offre ampio spazio di layout e lo spessore di 21 mm mantiene la portabilità del dispositivo. L'involucro in lega di alluminio migliora il senso di sicurezza e qualità del prodotto, fornendo allo stesso tempo proprietà antipolvere e antistatiche.

3. Lettori di carte Smart Access

• Contenitori per lettori di carte per il controllo degli accessi
• Realizzazione di moduli citofonici
• Terminali di presenza
• Attrezzature per la gestione dei visitatori

Perché il formato 51×21 mm è adatto ai lettori di carte di accesso? I lettori di carte Access necessitano di un corpo relativamente ampio per ospitare bobine di induzione, circuiti stampati di lettura carte, spie luminose e pulsanti. La larghezza di 51 mm corrisponde esattamente alle dimensioni di installazione standard da 86 scatole e il design ultrasottile da 21 mm rende il dispositivo sottile quando montato a parete, esteticamente gradevole e discreto.

4. Terminali portatili e raccoglitori di dati

• Terminali portatili industriali
• Collettori di dati
• Terminali di ispezione
• Palmari per la gestione del magazzino
• Terminali mobili delle forze dell'ordine

5. Riconoscimento delle impronte digitali e moduli biometrici

• Macchine per la rilevazione delle impronte digitali
• Moduli di controllo accessi ad impronta digitale
• Terminali di riconoscimento biometrico
• Dispositivi per la verifica dell'identità

6. Schede di controllo display a LED

• Contenitori per schede di controllo LED
• Visualizza le cartoline di invio
• Schede di controllo asincrone
• Moduli videoprocessore

Perché il formato 51×21mm è adatto alle schede di controllo LED? Le schede di controllo LED sono generalmente PCB di larghezza standard (circa 45-50 mm di larghezza) e la larghezza di 51 mm si adatta perfettamente; l'altezza ultrasottile di 21 mm è adatta per l'installazione in vetrine a LED o spazi ristretti.

7. Moduli sensore ultrasottili

• Sensori fotoelettrici ultrasottili
• Moduli di misurazione della distanza ad ultrasuoni
• Sensori a infrarossi
• Moduli laser per la misurazione della distanza

8. Alimentatori e adattatori ultrasottili

• Adattatori di alimentazione ultrasottili
• Alimentatori per driver LED
• Contenitori per moduli di ricarica rapida

9. Elettronica di consumo e hardware intelligente

• Telecomandi intelligenti
• Ricevitori microfonici wireless
• Ricevitori audio Bluetooth
• Pannelli di controllo della casa intelligente
• Traduttori portatili

Cosa può essere personalizzato per la custodia in alluminio da 51×21 mm?

Trattamento superficiale

Anodizzazione

L'anodizzazione è uno dei metodi di trattamento superficiale comunemente utilizzati per gli involucri in alluminio. Può modificare l'aspetto e le proprietà superficiali della superficie dell'alluminio e ottenere diversi effetti cromatici.

Sabbiatura

La sabbiatura può formare una struttura opaca uniforme sulla superficie dell'alluminio, adatta per dispositivi portatili industriali e custodie per strumenti.

Spazzolatura

La spazzolatura può formare strutture metalliche regolari, consentendo al prodotto di mantenere un'evidente struttura metallica in lega di alluminio.

Incisione laser

Sulla superficie della custodia in alluminio da 51×21 mm è possibile lavorare quanto segue:

• Logo
• Modello del prodotto
• Identificazione dell'interfaccia
• Numero del prodotto
• Testo e modelli

Stampa serigrafica

Adatto per la lavorazione di loghi multicolori, testo e identificazione di funzioni.

Lavorazione personalizzata di custodie in alluminio professionali

Non solo produciamo custodie standard in alluminio, ma possiamo anche personalizzarle in base alle strutture del prodotto del cliente.

I clienti devono solo fornire:

Disegni 2D/modelli 3D/campioni fisici/dimensioni del prodotto

Possiamo quindi eseguire la valutazione della lavorazione in base ai requisiti effettivi del prodotto.

La lavorazione CNC soddisfa requisiti non standard

Per i prodotti che non possono essere soddisfatti direttamente dal profilo standard 51×21mm, la personalizzazione può essere ottenuta attraverso successive lavorazioni CNC.

Per esempio:

Aperture dell'interfaccia + finestre dello schermo + slot per lo scorrimento delle carte + fori per i pulsanti + aperture del modulo per impronte digitali + fori di montaggio + logo

Tutto può essere lavorato secondo i disegni del cliente.

Guida alla selezione dei prodotti

Se la larghezza del tuo PCB è vicina a 51 mm

51×21 mm è la scelta ideale: la larghezza di 51 mm fornisce ampio spazio di routing PCB e disposizione affiancata dei moduli funzionali, mentre l'altezza ultrasottile di 21 mm mantiene il dispositivo sottile e portatile.

Se stai progettando un dispositivo portatile

L'altezza ultrasottile di 21 mm è il vantaggio principale del formato 51×21 mm, adatto a dispositivi che devono essere tenuti in mano (lettori di codici a barre, macchine POS, terminali portatili, ecc.) fornendo una presa comoda e leggera.

Se è necessario integrare più moduli funzionali

La larghezza di 51 mm può ospitare la disposizione affiancata di più moduli funzionali come schermi, slot per schede, riconoscimento delle impronte digitali, pulsanti e indicatori luminosi, adatti per terminali intelligenti con funzioni integrate.

Se è necessario installare in uno spazio ristretto

L'altezza ultrasottile di 21 mm è adatta per l'installazione in vetrine LED, apparecchiature interne o scenari di installazione a parete con severi requisiti di spessore.

Se le lunghezze del PCB differiscono

Il profilo può essere tagliato in base alla lunghezza del prodotto e la stessa specifica di sezione trasversale può adattarsi a prodotti di diverse lunghezze.

Spettacolo laboratorio

Domande frequenti

1. Per quali prodotti è adatto il contenitore in alluminio da 51×21 mm?

51×21 mm appartiene alla categoria dei contenitori in alluminio ultra larghi e ultra sottili. Le applicazioni principali includono scanner di codici a barre, macchine POS, lettori di carte di accesso intelligente, terminali portatili, moduli di riconoscimento delle impronte digitali, schede di controllo display a LED, sensori ultrasottili, ecc. La larghezza di 51 mm supporta il layout multi-modulo e l'altezza ultrasottile di 21 mm mantiene il dispositivo sottile e portatile.

2. La lunghezza della custodia è 51×21 mm?

Lo scanner di codici a barre in alluminio N. 51×21 mm e l'alloggiamento del terminale POS si riferiscono alle dimensioni della sezione trasversale dell'involucro (larghezza × altezza). La lunghezza del prodotto può essere tagliata in base all'attrezzatura effettiva e alla lunghezza del PCB.

3. È possibile personalizzare la lunghezza della custodia in alluminio da 51×21 mm?

SÌ. La lunghezza dell'involucro in estrusione di alluminio può essere tagliata in base ai requisiti del prodotto. La lunghezza specifica deve essere confermata in combinazione con il materiale, il trattamento superficiale e la struttura del prodotto.

4. È possibile realizzare una finestra schermante sulla custodia in alluminio?

SÌ. Boyuan Hardware può visualizzare finestre di visualizzazione su schermi di macchine CNC, fori per indicatori luminosi e altre strutture sulla custodia in alluminio in base ai disegni del cliente.

5. È possibile realizzare una fessura per lo scorrimento delle carte?

SÌ. Per i prodotti che richiedono funzioni di scorrimento delle carte, come macchine POS e lettori di carte di accesso, gli slot per lo scorrimento di carte magnetiche/IC possono essere realizzati sulla custodia in alluminio secondo i disegni del cliente.

6. È possibile realizzare un'apertura per il modulo di riconoscimento delle impronte digitali?

SÌ. È possibile realizzare aperture di montaggio precise sulla custodia in alluminio in base alle dimensioni del modulo per impronte digitali fornite dal cliente.
