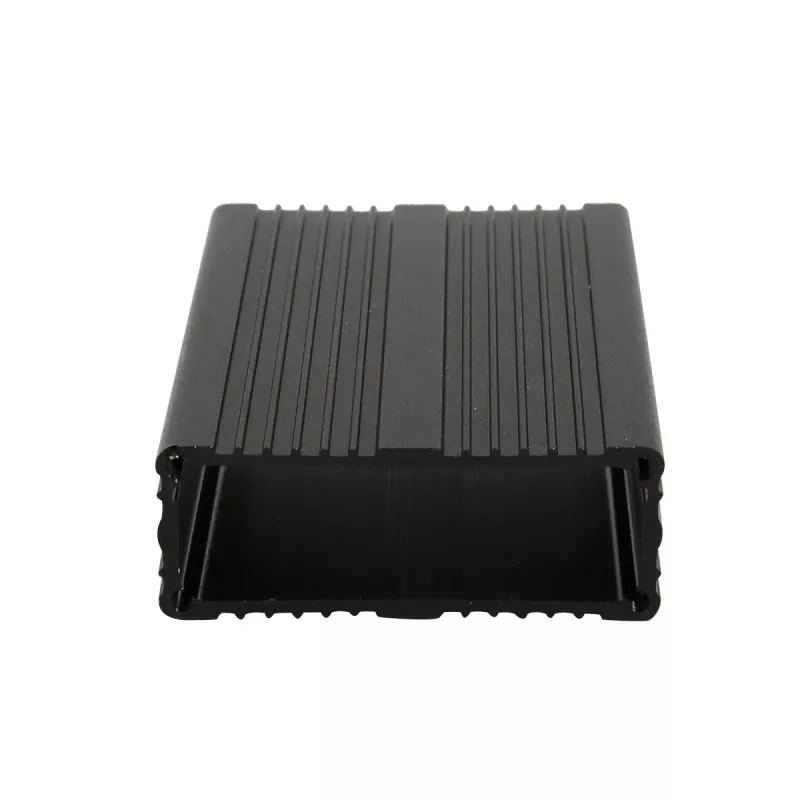

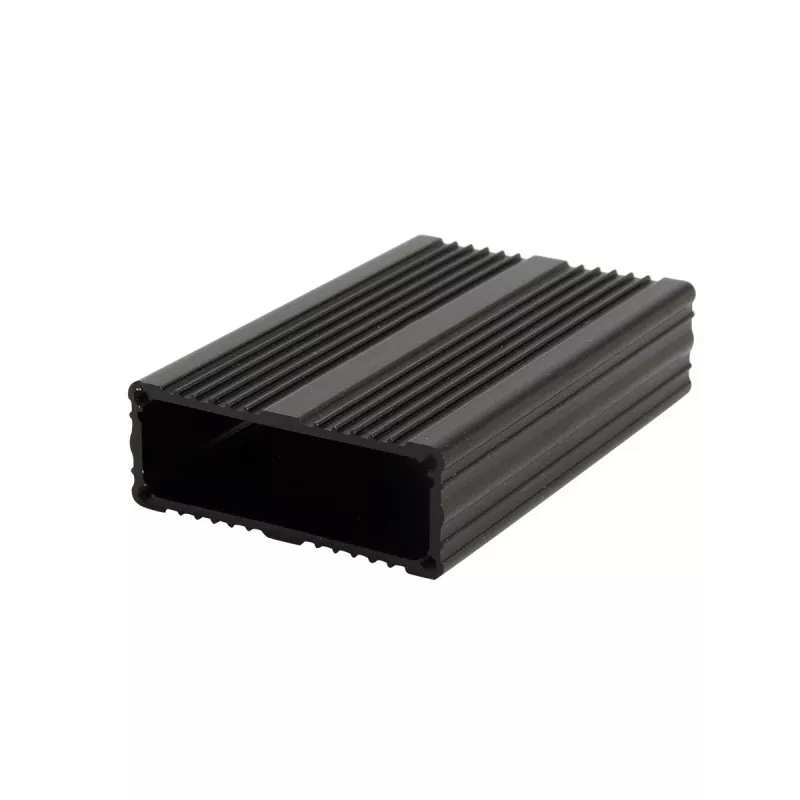

Custodia in alluminio da 52×19 mm per dispositivi di ricarica wireless

L'alloggiamento in alluminio Boyuan da 52×19 mm per dispositivi di ricarica wireless è un alloggiamento sottile per dispositivi elettronici realizzato con una struttura di estrusione in lega di alluminio, con una sezione trasversale esterna di 52 mm (larghezza) × 19 mm (altezza) e la lunghezza può essere personalizzata arbitrariamente in base ai requisiti effettivi dell'apparecchiatura.

Rispetto alle scatole di plastica, le custodie in lega di alluminio hanno una migliore resistenza strutturale e una struttura metallica e possono realizzare strutture personalizzate come interfacce, fori di montaggio, fori filettati e fessure tramite lavorazione CNC.

Boyuan Hardware si concentra sulla produzione di custodie in alluminio e telai in alluminio da oltre 20 anni, con circa 10.000 metri quadrati di spazio produttivo e può fornire lavorazioni personalizzate di custodie in alluminio in base ai disegni, ai campioni o ai requisiti dimensionali del cliente.

Vantaggi del prodotto

01| Design largo e sottile 52×19 mm

La sezione trasversale da 52 mm di larghezza x 19 mm di altezza offre una soluzione di imballaggio ideale per dispositivi intelligenti ultrasottili.

La larghezza di 52 mm può ospitare layout PCB di larghezza standard e supportare la progettazione affiancata di più interfacce e moduli funzionali; lo spessore di 19 mm mantiene il dispositivo sottile fornendo allo stesso tempo quasi il 50% in più di spazio interno rispetto alla specifica da 13 mm, consentendo più componenti, parti più alte o migliori strutture di dissipazione del calore.

02| Struttura in estrusione di alluminio

Il corpo dell'involucro è formato da estrusione di profili in lega di alluminio. La dimensione della sezione trasversale dell'involucro di estrusione di alluminio è fissa, mentre la lunghezza può essere tagliata in base alle effettive esigenze del prodotto. Pertanto, la stessa custodia specifica può adattarsi a PCB e moduli elettronici di diverse lunghezze.

03| Adatto per il montaggio su PCB

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici. L'interno è dotato di serie di slot per schede di circuito e il PCB può essere inserito e fissato direttamente senza viti aggiuntive.

04| Supporto per la lavorazione personalizzata CNC

Il profilo standard è solo il punto di partenza. Boyuan Hardware può eseguire lavorazioni CNC sulla custodia in alluminio da 52×19 mm secondo i disegni del cliente, tra cui:

• Aperture di interfaccia (interfacce USB, tipo C, alimentazione CC, ecc.)
• Fori per indicatori di direzione
• Asole per bottoni
• Fori di montaggio e fori di posizionamento
• Fori filettati e fori svasati
• Fessure di dissipazione del calore e strutture di ventilazione
• Scanalature e gradini
• Smussatura
• Altre strutture personalizzate

05| Lunghezza personalizzabile in base al prodotto

52×19 mm è la specifica della sezione trasversale della custodia e la lunghezza del prodotto può essere tagliata in base alle dimensioni effettive dell'apparecchiatura. La lunghezza lavorabile specifica viene confermata in base ai requisiti del materiale, del trattamento superficiale e del prodotto.

06| Prestazioni di dissipazione del calore ottimizzate

La lega di alluminio ha un'eccellente conduttività termica. In combinazione con il design wide-body da 52 mm e lo spazio in altezza di 19 mm, è possibile installare piccoli dissipatori di calore o aumentare lo spazio di convezione dell'aria interna. Rispetto alla specifica ultrasottile da 13 mm, l'altezza di 19 mm offre migliori condizioni di dissipazione del calore, rendendolo più adatto per controller LED e altri dispositivi con potenza leggermente superiore.

07| La custodia in metallo combina struttura e aspetto

La lega di alluminio è leggera e ha buone prestazioni strutturali, pur mantenendo una struttura metallica naturale. Attraverso trattamenti superficiali come spazzolatura, sabbiatura e anodizzazione, è possibile ottenere diversi effetti estetici, conferendo ai dispositivi ultrasottili una consistenza del prodotto più raffinata.

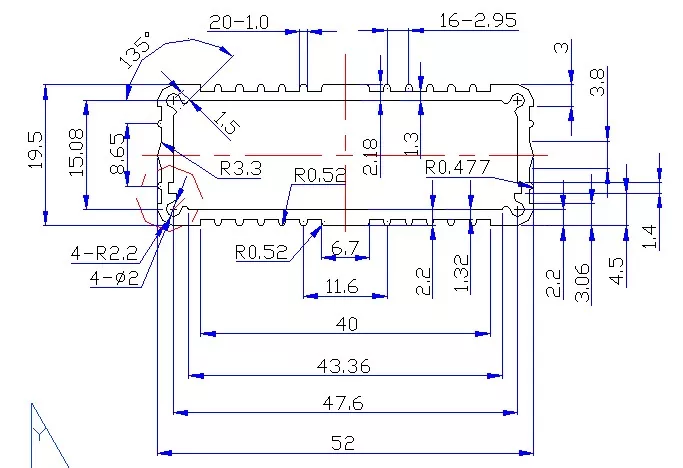

Specifiche tecniche

Nota: I gradi specifici dei materiali, lo spessore delle pareti, gli intervalli di lunghezza, le tolleranze dimensionali e i colori del trattamento superficiale saranno soggetti ai disegni effettivi del prodotto e ai requisiti dell'ordine.

Per quali prodotti è adatto il contenitore in alluminio da 52×19 mm?

52×19 mm appartiene alla categoria dei contenitori in alluminio ultra larghi e sottili: la larghezza di 52 mm può ospitare PCB di larghezza standard e la disposizione affiancata di più moduli funzionali, mentre l'altezza di 19 mm fornisce uno spazio interno più ampio pur mantenendo un profilo sottile. Lo spessore di 19 mm offre quasi il 50% in più di spazio interno rispetto alla specifica ultrasottile, consentendo ai dispositivi di ospitare più componenti o ottenere una migliore dissipazione del calore mantenendo un profilo sottile.

1. Controller e dimmer per strisce LED

52×19mm è una soluzione di imballaggio ideale per i controller di strisce LED:

• Controller per strisce LED
• Controller di dimmerazione RGB/RGBW
• Decodificatori DMX512
• Amplificatori di segnale SPI
• Moduli di controllo dell'illuminazione intelligenti
• Dimmer 0-10V/PWM

Perché il formato 52×19 mm è adatto ai controller per strisce LED? Rispetto alla specifica ultrasottile da 13 mm, l'altezza da 19 mm offre maggiore spazio interno, accogliendo componenti più alti e migliori strutture di dissipazione del calore. Per i controller LED con potenza leggermente superiore (come controller RGBW e decoder DMX), i transistor MOS e i chip driver generano un calore considerevole durante il funzionamento e l'altezza di 19 mm consente all'involucro in lega di alluminio di dissipare meglio il calore, prolungando la durata del controller. La larghezza di 52 mm può ospitare un PCB più ampio, supportando il layout affiancato di più interfacce di uscita.

2. Caricabatterie wireless

• Caricabatterie wireless da tavolo
• Moduli di ricarica wireless per auto
• Tappetini di ricarica wireless integrati
• Pannelli di ricarica wireless multi-dispositivo

Perché il formato 52×19 mm è adatto ai caricabatterie wireless? I caricabatterie wireless perseguono design ultrasottili per migliorare l'esperienza dell'utente. Lo spessore di 19 mm mantiene un profilo sottile fornendo allo stesso tempo più spazio interno rispetto alla specifica da 13 mm per ospitare la bobina di ricarica wireless (circa 45-50 mm di diametro) e il circuito stampato di controllo. L'involucro in lega di alluminio aiuta a dissipare il calore durante la ricarica.

3. Switch intelligenti e pannelli intelligenti

• Moduli interruttore intelligente WiFi
• Moduli di controllo Zigbee/onda Z
• Pannelli di oscuramento intelligenti
• Pannelli termostato
• Pannelli di controllo della casa intelligente
• Pannelli di controllo della scena

Perché il formato 52×19 mm è adatto agli smart panel? I pannelli interruttori intelligenti devono essere integrati nell'installazione standard da 86 scatole, dove lo spazio interno è limitato. La larghezza di 52 mm corrisponde alle dimensioni standard del pannello e lo spessore di 19 mm consente al pannello di essere sottile ed esteticamente gradevole fornendo allo stesso tempo più spazio rispetto alla specifica da 13 mm per ospitare relè, moduli di alimentazione e altri componenti.

4. Moduli Bluetooth e moduli di comunicazione wireless

• Ricevitori audio Bluetooth
• Moduli amplificatori Bluetooth
• Nodi Mesh Bluetooth
• Moduli di comunicazione wireless
• Contenitori per moduli 2.4G

5. Cartellini dei prezzi elettronici ed etichette elettroniche

• Cartellini dei prezzi elettronici del supermercato
• Etichette elettroniche di magazzino
• Etichette intelligenti per scaffali
• Etichette elettroniche da scaffale ESL

Lo spessore di 19 mm può ospitare schermi di carta elettronica (solitamente inclusi backplane e circuito di controllo) e la larghezza di 52 mm può adattarsi a schermi da 4,2 pollici.

6. Moduli sensore ultrasottili

• Sensori fotoelettrici ultrasottili
• Moduli di rilevamento del corpo umano a infrarossi
• Sensori di illuminamento
• Sensori di temperatura e umidità
• Moduli di rilevamento PM2.5
• Moduli di rilevamento dell'anidride carbonica

7. Alimentatori e adattatori ultrasottili

• Adattatori di alimentazione ultrasottili
• Alimentatori per driver LED
• Contenitori per moduli di ricarica rapida
• Moduli di conversione DC-DC
• Moduli di ricarica da tavolo

8. Moduli di controllo della casa intelligente

• Moduli di controllo tende intelligenti
• Moduli di controllo dell'illuminazione intelligenti
• Moduli presa intelligenti
• Terminali di monitoraggio ambientale
• Moduli gateway intelligenti

Cosa può essere personalizzato?

Trattamento superficiale

Anodizzazione

L'anodizzazione è uno dei metodi di trattamento superficiale comunemente utilizzati per gli involucri in alluminio. Può modificare l'aspetto e le proprietà superficiali della superficie dell'alluminio e ottenere diversi effetti cromatici.

Sabbiatura

La sabbiatura può formare una struttura opaca uniforme sulla superficie dell'alluminio, adatta per apparecchiature industriali e involucri domestici intelligenti.

Spazzolatura

La spazzolatura può formare strutture metalliche regolari, consentendo al prodotto di mantenere un'evidente struttura metallica in lega di alluminio.

Incisione laser

Sulla superficie della custodia in alluminio da 52×19 mm è possibile lavorare quanto segue:

• Logo
• Modello del prodotto
• Identificazione dell'interfaccia
• Numero del prodotto
• Testo e modelli

Stampa serigrafica

Adatto per la lavorazione di loghi multicolori, testo e identificazione di funzioni.

Lavorazione personalizzata di custodie in alluminio professionali

Non solo produciamo custodie standard in alluminio, ma possiamo anche personalizzarle in base alle strutture del prodotto del cliente.

I clienti devono solo fornire:

Disegni 2D/modelli 3D/campioni fisici/dimensioni del prodotto

Possiamo quindi eseguire la valutazione della lavorazione in base ai requisiti effettivi del prodotto.

La lavorazione CNC soddisfa requisiti non standard

Per i prodotti che non possono essere soddisfatti direttamente dal profilo standard 52×19mm, la personalizzazione può essere ottenuta attraverso successive lavorazioni CNC.

Per esempio:

Aperture di interfaccia + fori per spie + fori per pulsanti + fessure per dissipazione del calore + fori di montaggio + scanalature + gradini + logo

Tutto può essere lavorato secondo i disegni del cliente.

Guida alla selezione dei prodotti

Se il tuo dispositivo deve essere sottile ma richiede più spazio interno

L'altezza di 19 mm offre quasi il 50% in più di spazio interno rispetto alla specifica da 13 mm, consentendo di ospitare più componenti, parti più alte o migliori strutture di dissipazione del calore. Adatto per controller LED con potenza leggermente superiore e dispositivi con relè o moduli di potenza.

Se la larghezza del tuo PCB è vicina a 52 mm

52×19 mm è la scelta ideale: la larghezza di 52 mm offre ampio spazio di instradamento PCB e disposizione affiancata dei moduli funzionali.

Se hai bisogno di un'installazione incorporata

Lo spessore sottile di 19 mm è adatto per l'installazione in spazi ristretti come pareti interne, apparecchiature interne e mobili interni.

Se hai bisogno di migliori prestazioni di dissipazione del calore

L'altezza di 19 mm consente l'installazione di piccoli dissipatori di calore o di un maggiore spazio di convezione dell'aria, fornendo migliori condizioni di dissipazione del calore rispetto alle specifiche ultrasottili, adatte per dispositivi di potenza con generazione di calore leggermente superiore.

Se è necessario eseguire l'installazione in un pannello standard

La larghezza di 52 mm corrisponde alle dimensioni standard del pannello 86, adatta per interruttori intelligenti, termostati e altri prodotti a pannello.

Se le lunghezze del PCB differiscono

Il profilo può essere tagliato in base alla lunghezza del prodotto e la stessa specifica di sezione trasversale può adattarsi a prodotti di diverse lunghezze.

Spettacolo laboratorio

Domande frequenti

1. Per quali prodotti è adatto il contenitore in alluminio da 52×19 mm?

L'alloggiamento in alluminio da 52×19 mm per dispositivi di ricarica wireless appartiene alla categoria degli alloggiamenti in alluminio ultra larghi e sottili. Le applicazioni principali includono controller per strisce LED, caricabatterie wireless, pannelli di commutazione intelligenti, moduli Bluetooth, cartellini dei prezzi elettronici, sensori ultrasottili, alimentatori ultrasottili, ecc. L'altezza di 19 mm mantiene un profilo sottile fornendo allo stesso tempo quasi il 50% in più di spazio interno rispetto alla specifica da 13 mm.

2. La lunghezza della custodia è 52×19 mm?

N. 52×19 mm si riferisce alla dimensione della sezione trasversale dell'involucro (larghezza × altezza). La lunghezza del prodotto può essere tagliata in base all'attrezzatura effettiva e alla lunghezza del PCB.

3. Qual è la differenza tra 52×19 mm e 52×13 mm?

Il formato 52×19 mm è 6 mm più alto del formato 52×13 mm, con quasi il 50% di spazio interno in più. La specifica da 19 mm può ospitare più componenti e parti più alte (come piccoli condensatori elettrolitici e relè) e offre anche migliori condizioni di dissipazione del calore, adatte a dispositivi con potenza leggermente superiore.

4. È possibile personalizzare la lunghezza della custodia in alluminio da 52×19 mm?

SÌ. La lunghezza dell'involucro in estrusione di alluminio può essere tagliata in base ai requisiti del prodotto. La lunghezza specifica deve essere confermata in combinazione con il materiale, il trattamento superficiale e la struttura del prodotto.

5. È adatto ai controller per strisce LED?

Molto adatto. L'altezza di 19 mm fornisce uno spazio interno maggiore rispetto alla specifica ultrasottile da 13 mm, accogliendo componenti di potenza come transistor MOS e induttori. L'involucro in lega di alluminio aiuta a dissipare il calore dal chip del driver, adatto per controller LED con potenza leggermente superiore.

6. È possibile realizzare un foro per l'interfaccia di tipo C sulla custodia in alluminio?

SÌ. Boyuan Hardware può realizzare con precisione varie aperture di interfaccia come interfacce di tipo C, USB e alimentazione CC in base ai disegni del cliente.

In qualità di produttore e fornitore cinese, Boyuan fornisce profili in alluminio personalizzati con taglio longitudinale, lavorazione CNC, foratura, maschiatura, aperture di interfaccia, fori per indicatori luminosi, asole per bottoni, fessure di dissipazione del calore, piastre terminali, loghi, trattamento superficiale e personalizzazione del colore. Contatta Boyuan per il tuo prossimo progetto di alloggiamento del dispositivo di ricarica wireless.
