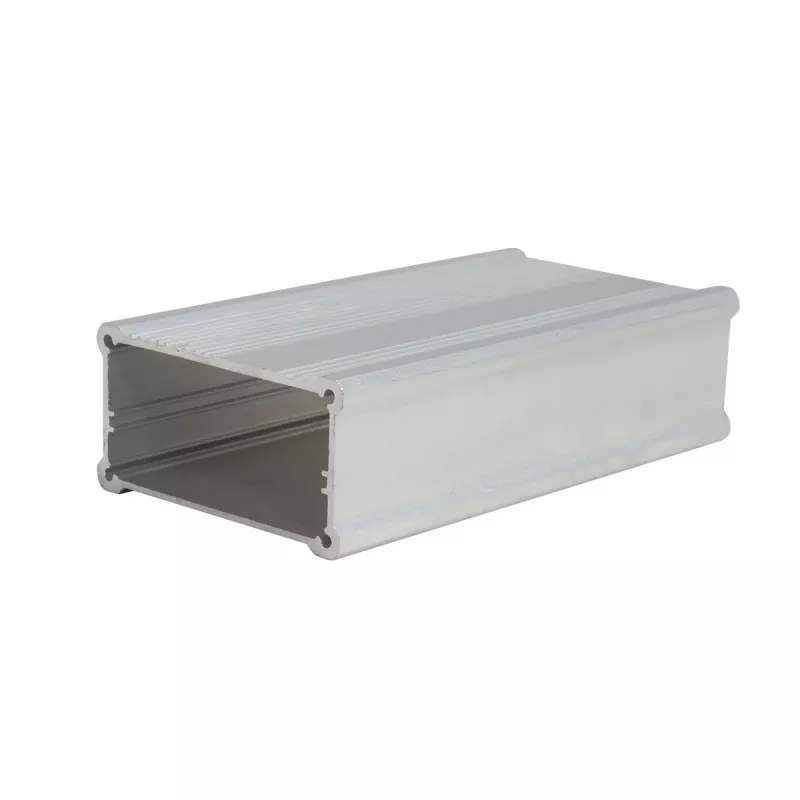

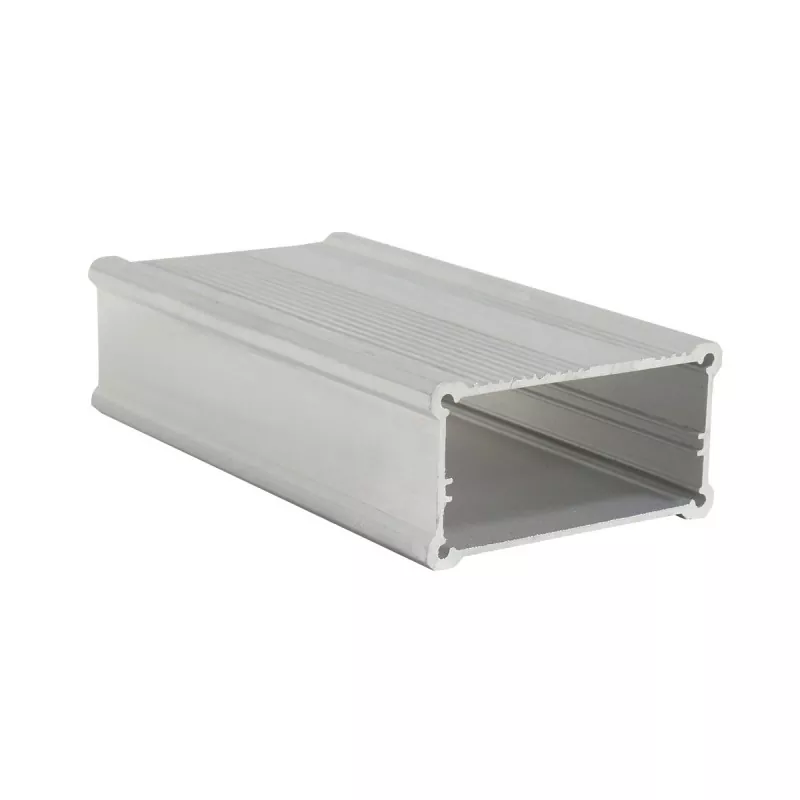

Alloggiamento del modulo di controllo dell'alimentatore in alluminio da 53,4 × 27,5 mm

L'alloggiamento del modulo di controllo dell'alimentazione in alluminio Boyuan da 53,4×27,5 mm è un alloggiamento per dispositivi elettronici di medie dimensioni realizzato con una struttura di estrusione in lega di alluminio, con una sezione trasversale esterna di 53,4 mm (larghezza) × 27,5 mm (altezza) e la lunghezza può essere personalizzata arbitrariamente in base ai requisiti effettivi dell'apparecchiatura.

Rispetto alle scatole di plastica, le custodie in lega di alluminio hanno una migliore resistenza strutturale e una struttura metallica e possono realizzare strutture personalizzate come interfacce, fori di montaggio, fori filettati e fessure tramite lavorazione CNC.

Vantaggi fondamentali

01| Corpo largo 53,4×27,5 mm, design moderato

La sezione trasversale da 53,4 mm di larghezza x 27,5 mm di altezza offre ampio spazio interno per apparecchiature elettroniche di medie dimensioni.

La larghezza di 53,4 mm è più ampia della specifica comune di 52 mm, in grado di ospitare layout PCB più ampi e un design dell'interfaccia più affiancato, supportando layout di interfaccia di ingresso/uscita multicanale; l'altezza di 27,5 mm mantiene uno spessore moderato del dispositivo fornendo allo stesso tempo uno spazio di montaggio dei componenti maggiore rispetto alle specifiche slim, accogliendo piccoli trasformatori, condensatori elettrolitici (tipicamente 20-25 mm di altezza), relè e componenti di media altezza, supportando le esigenze di integrazione di sistemi di circuiti relativamente complessi.

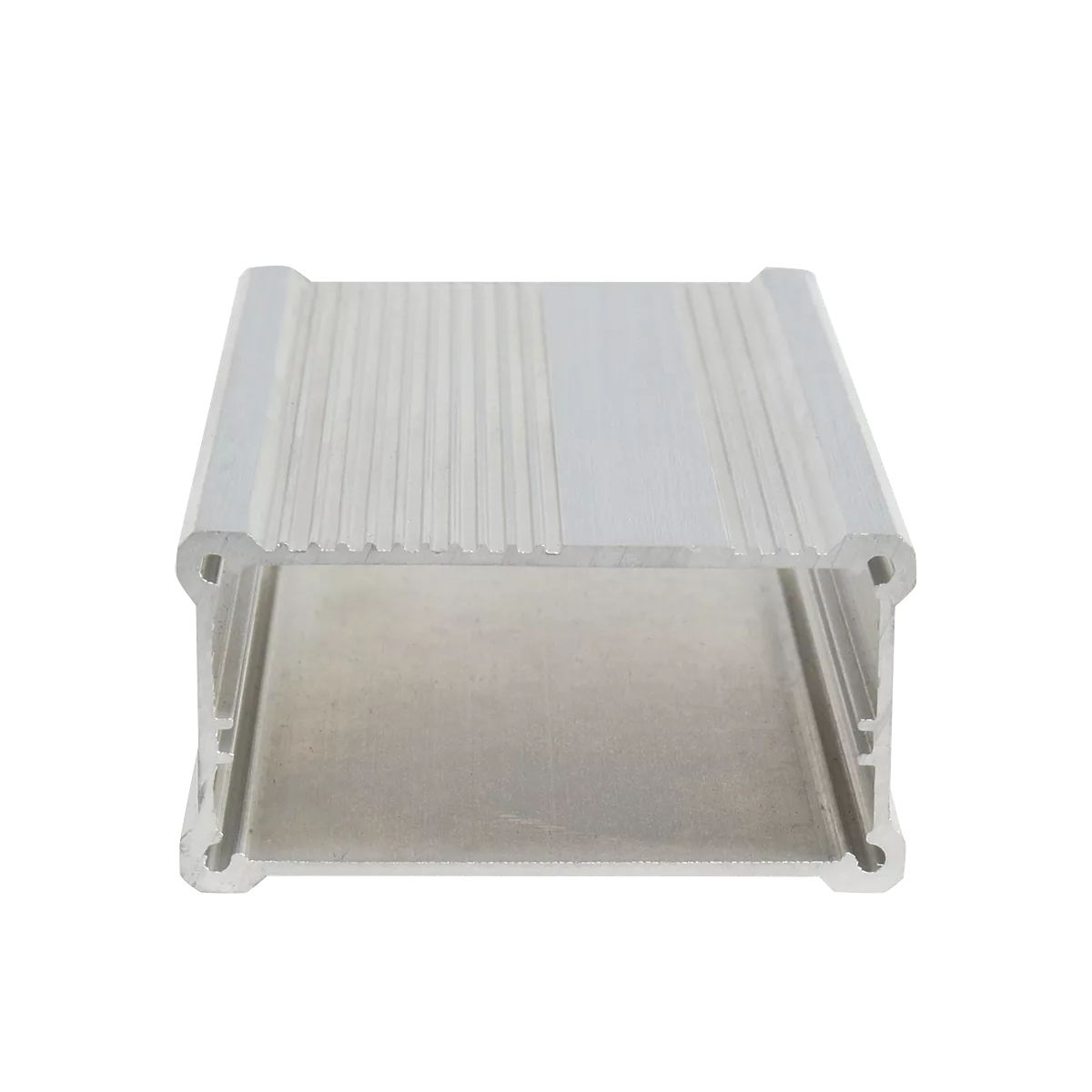

02| Struttura in estrusione di alluminio

Il corpo dell'involucro è formato da estrusione di profili in lega di alluminio. La dimensione della sezione trasversale dell'involucro di estrusione di alluminio è fissa, mentre la lunghezza può essere tagliata in base alle effettive esigenze del prodotto. Pertanto, la stessa custodia specifica può adattarsi a PCB e moduli elettronici di diverse lunghezze. Questa struttura è particolarmente adatta per prodotti elettronici che richiedono lo sviluppo in serie.

03| Adatto per il montaggio su PCB

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici. L'interno è dotato di serie di slot per schede di circuito e il PCB può essere inserito e fissato direttamente senza viti aggiuntive. L'altezza di 27,5 mm può ospitare dispositivi di potenza con dissipatori di calore piccoli o componenti di media altezza, fornendo una soluzione di packaging affidabile per apparecchiature elettroniche con potenza leggermente superiore.

04| Supporto per la lavorazione personalizzata CNC

Il profilo standard è solo il punto di partenza. Boyuan Hardware può eseguire lavorazioni CNC sulla custodia in alluminio da 53,4×27,5 mm secondo i disegni del cliente, tra cui:

• Aperture di interfaccia (USB, RJ45, connettori aeronautici, interfacce BNC, interfacce di alimentazione, ecc.)
• Fori per viti e fori di posizionamento
• Fori filettati e fori svasati
• Fessure di dissipazione del calore e fori di ventilazione
• Aperture delle finestre sullo schermo
• Asole per bottoni e fori per interruttori
• Fori di montaggio e fori di montaggio a parete
• Scanalature e gradini
• Smussatura
• Altre strutture personalizzate

05| Lunghezza personalizzabile in base al prodotto

53,4×27,5 mm è la specifica della sezione trasversale della custodia e la lunghezza del prodotto può essere tagliata in base alle dimensioni effettive dell'apparecchiatura. La lunghezza lavorabile specifica viene confermata in base ai requisiti del materiale, del trattamento superficiale e del prodotto.

06| Prestazioni efficienti di dissipazione del calore

La lega di alluminio ha un'eccellente conduttività termica. In combinazione con il design wide-body da 53,4 mm e lo spazio interno da 27,5 mm, è possibile installare piccoli dissipatori di calore o aumentare lo spazio di circolazione dell'aria interna, aiutando efficacemente i componenti interni a dissipare il calore e prolungando la durata delle apparecchiature.

07| La custodia in metallo combina struttura e aspetto

La lega di alluminio è leggera e ha buone prestazioni strutturali, pur mantenendo una struttura metallica naturale. Attraverso trattamenti superficiali come spazzolatura, sabbiatura e anodizzazione, è possibile ottenere diversi effetti estetici, conferendo alle apparecchiature elettroniche un aspetto del prodotto più professionale.

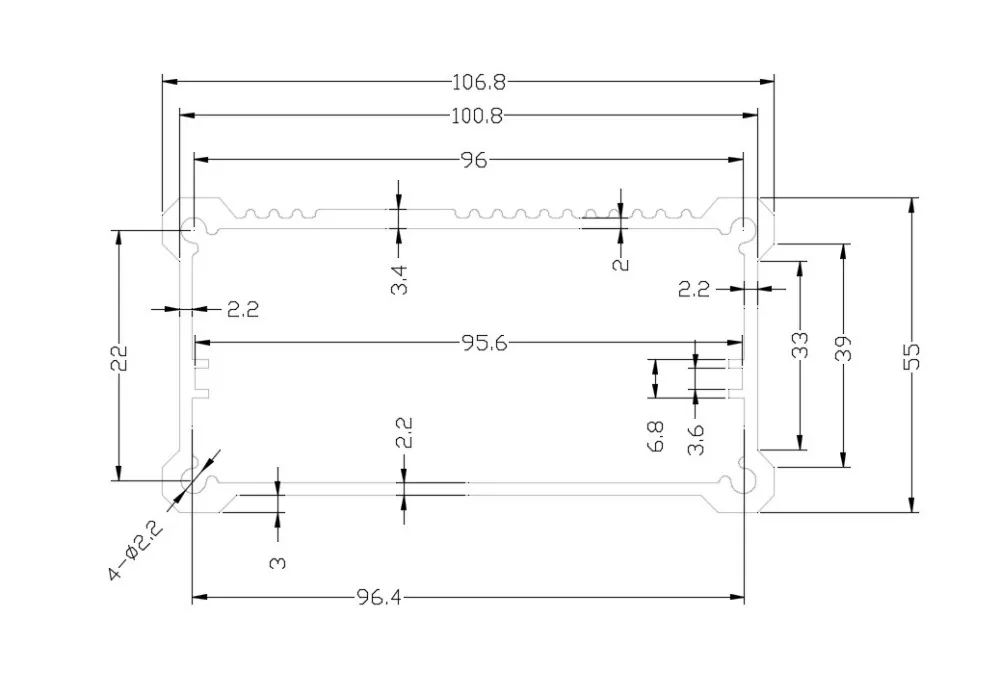

Specifiche tecniche

Nota: I gradi specifici dei materiali, lo spessore delle pareti, gli intervalli di lunghezza, le tolleranze dimensionali e i colori del trattamento superficiale saranno soggetti ai disegni effettivi del prodotto e ai requisiti dell'ordine.

Per quali prodotti è adatto il contenitore in alluminio da 53,4×27,5 mm?

L'alloggiamento del modulo di controllo dell'alimentazione in alluminio da 53,4×27,5 mm appartiene alla categoria dei contenitori in alluminio a corpo largo e spazio moderato: la larghezza di 53,4 mm è più ampia della specifica comune da 52 mm, supportando PCB più ampi e più layout di interfaccia affiancati; l'altezza di 27,5 mm mantiene uno spessore moderato del dispositivo fornendo allo stesso tempo uno spazio interno maggiore rispetto alle specifiche slim. Questa specifica è ampiamente utilizzata in strumenti, misuratori, elettronica, comunicazioni, automazione, sensori, smart card, controllo industriale, macchinari di precisione e altri settori.

1. Moduli di potenza

Il design moderato a corpo largo di 53,4×27,5 mm è molto adatto a vari prodotti di potenza:

• Moduli di alimentazione switching
• Adattatori di alimentazione
• Contenitori per alimentazione di veicoli
• Contenitori per inverter
• Alloggiamenti in alluminio del raddrizzatore
• Moduli convertitori DC-DC
• Moduli caricabatterie
• Alimentatori AC/DC, alimentatori stabilizzati
• Alimentatori per comunicazioni

Perché 53,4×27,5 mm è adatto per i moduli di potenza? I moduli di potenza solitamente devono ospitare componenti come condensatori elettrolitici (in genere 20-25 mm di altezza), piccoli trasformatori e dissipatori di calore. L'altezza di 27,5 mm offre ampio spazio di montaggio, la larghezza di 53,4 mm può ospitare ampi layout PCB, supportando interfacce di ingresso/uscita multicanale e il materiale in lega di alluminio aiuta inoltre i dispositivi di alimentazione a dissipare il calore in modo efficiente.

2. Moduli di controllo e automazione industriale

• Controllori industriali
• Moduli controllore logico programmabile (PLC).
• Moduli di controllo del movimento
• Moduli di azionamento del motore
• Moduli di espansione I/O
• Apparecchiature di controllo dell'automazione
• Moduli di supporto dello chassis di controllo industriale

Perché 53,4×27,5 mm è adatto per i moduli di controllo industriale? I moduli di controllo industriale solitamente devono ospitare molte interfacce e schede di controllo di dimensioni maggiori. La larghezza di 53,4 mm può ospitare più interfacce affiancate e l'altezza di 27,5 mm può installare dispositivi di alimentazione con piccoli dissipatori di calore.

3. Moduli di comunicazione e rete

Adatto per prodotti con moduli di comunicazione:

• Moduli di comunicazione
• Piattaforme senza fili
• Custodie GPS/GPRS
• Moduli di conversione del segnale
• Contenitori per amplificatori di segnale
• Moduli di trasmissione dati
• Server video
• Router, ricevitori wireless

La larghezza di 53,4 mm può ospitare più interfacce di antenna e layout di interfacce di comunicazione.

4. Strumenti di misura e apparecchiature di prova

• Custodie per strumenti e misuratori
• Strumenti di acquisizione dati
• Involucri del generatore di segnale
• Analizzatori di potenza
• Apparecchiature di prova
• Strumenti di misura di precisione

Perché 53,4×27,5 mm è adatto per gli strumenti di misura? Gli strumenti di misura necessitano di layout PCB più grandi per ospitare circuiti di elaborazione del segnale e interfacce multiple. La larghezza di 53,4 mm può ospitare PCB di larghezza standard, mentre l'altezza di 27,5 mm può ospitare componenti come trasformatori e relè. Allo stesso tempo, la custodia in lega di alluminio offre buone prestazioni di schermatura elettromagnetica.

5. Scatole schermanti e applicazioni anti-interferenza

La custodia in alluminio da 53,4×27,5 mm può fungere da buona soluzione di schermatura elettromagnetica:

• Scatole di schermatura elettronica
• Involucri di dispositivi antidisturbo
• Schermatura dei moduli ad alta frequenza

Il materiale stesso in lega di alluminio ha buone prestazioni di schermatura elettromagnetica, prevenendo efficacemente le interferenze elettromagnetiche.

6. Sensori e dispositivi intelligenti

• Moduli sensore
• Terminali di acquisizione dati
• Dispositivi con smartcard
• Terminali IoT

7. Attrezzature mediche e di prova

• Contenitori per apparecchiature mediche
• Moduli di prova
• Moduli apparecchiature di monitoraggio
• Strumenti medici portatili

8. Diffusione sonora e apparecchiature audio

• Apparecchiature per sistemi di diffusione sonora
• Circuiti amplificatori
• Apparecchiature audio

Cosa può essere personalizzato?

Trattamento superficiale

Anodizzazione

L'anodizzazione è uno dei metodi di trattamento superficiale comunemente utilizzati per gli involucri in alluminio. Può modificare l'aspetto e le proprietà superficiali della superficie dell'alluminio e ottenere diversi effetti cromatici.

Sabbiatura

La sabbiatura può formare una struttura opaca uniforme sulla superficie dell'alluminio, adatta per apparecchiature elettroniche industriali e custodie per strumenti.

Spazzolatura

La spazzolatura può formare strutture metalliche regolari, consentendo al prodotto di mantenere un'evidente struttura metallica in lega di alluminio.

Incisione laser

Sulla superficie della custodia in alluminio da 53,4×27,5 mm è possibile lavorare quanto segue:

• Logo
• Modello del prodotto
• Identificazione dell'interfaccia
• Numero del prodotto
• Testo e modelli

Stampa serigrafica

Adatto per la lavorazione di loghi multicolori, testo e identificazione di funzioni.

Lavorazione personalizzata di custodie in alluminio professionali

Non solo produciamo custodie standard in alluminio, ma possiamo anche personalizzarle in base alle strutture del prodotto del cliente.

I clienti devono solo fornire:

Disegni 2D/modelli 3D/campioni fisici/dimensioni del prodotto

Possiamo quindi eseguire la valutazione della lavorazione in base ai requisiti effettivi del prodotto.

La lavorazione CNC soddisfa requisiti non standard

Per i prodotti che non possono essere soddisfatti direttamente dal profilo standard 53,4×27,5mm, la personalizzazione può essere ottenuta attraverso successive lavorazioni CNC.

Per esempio:

Aperture di interfaccia + finestre dello schermo + fori di montaggio + fori filettati + fessure di dissipazione del calore + scanalature + gradini + logo

Tutto può essere lavorato secondo i disegni del cliente.

Guida alla selezione dei prodotti

Se la larghezza del tuo PCB è vicina a 53,4 mm

53,4×27,5 mm è la scelta ideale: la larghezza di 53,4 mm offre uno spazio di routing PCB più ampio e un layout di interfaccia più affiancato rispetto alla specifica comune da 52 mm.

Se il tuo dispositivo contiene componenti di media altezza

L'altezza di 27,5 mm può ospitare piccoli trasformatori, condensatori elettrolitici (20-25 mm), relè e componenti di media altezza, adatti per apparecchiature elettroniche che richiedono un certo spazio verticale interno.

Se il tuo dispositivo necessita di una buona dissipazione del calore

L'involucro in lega di alluminio ha un'eccellente conduttività termica. In combinazione con il design wide-body da 53,4 mm, può aiutare efficacemente i componenti interni a dissipare il calore.

Se hai bisogno di compatibilità con più interfacce

La larghezza di 53,4 mm supporta il layout affiancato di più interfacce come RJ45, connettori aeronautici, BNC e USB, adatti per apparecchiature di medie dimensioni che richiedono interfacce ricche.

Se le lunghezze del PCB differiscono

Il profilo può essere tagliato in base alla lunghezza del prodotto e la stessa specifica di sezione trasversale può adattarsi a prodotti di diverse lunghezze.

Spettacolo laboratorio

Domande frequenti

1. Per quali prodotti è adatta la custodia in alluminio da 53,4×27,5 mm?

53,4×27,5 mm appartiene alla categoria di custodie in alluminio a corpo largo e spazio moderato, adatte per moduli di potenza, controller industriali, moduli di comunicazione, strumenti di misura, scatole di schermatura, amplificatori di segnale, custodie per alimentatori per veicoli, server video, piattaforme wireless, ecc. La larghezza di 53,4 mm offre ampio spazio per il layout del PCB e l'altezza di 27,5 mm può ospitare componenti di media altezza.

2. La lunghezza della custodia è 53,4×27,5 mm?

N. 53,4×27,5 mm si riferisce alle dimensioni della sezione trasversale dell'involucro (larghezza × altezza). La lunghezza del prodotto può essere tagliata in base all'attrezzatura effettiva e alla lunghezza del PCB.

3. È possibile personalizzare la lunghezza della custodia in alluminio da 53,4×27,5 mm?

SÌ. La lunghezza dell'involucro in estrusione di alluminio può essere tagliata in base ai requisiti del prodotto. La lunghezza specifica deve essere confermata in combinazione con il materiale, il trattamento superficiale e la struttura del prodotto.

4. L'altezza di 27,5 mm può ospitare condensatori elettrolitici?

SÌ. I comuni condensatori elettrolitici sono generalmente alti 20-25 mm e l'altezza interna di 27,5 mm può accoglierli completamente. È necessaria una conferma specifica in base alle dimensioni del componente.

5. È possibile realizzare fori per la dissipazione del calore sulla custodia in alluminio?

SÌ. Boyuan Hardware può realizzare fessure di dissipazione del calore, fori di ventilazione e altre strutture di dissipazione del calore in base ai disegni del cliente per aiutare le apparecchiature a dissipare il calore.

6. È possibile lavorare interfacce come connettori aeronautici e BNC?

La lavorazione CNC può essere eseguita sulle posizioni dell'interfaccia corrispondenti secondo i disegni del cliente. La larghezza di 53,4 mm può ospitare la disposizione affiancata di più interfacce. Se è specificamente adatto alla lavorazione deve essere confermato in base alle dimensioni dell'interfaccia e alla struttura dell'involucro.

Perché scegliere l'hardware Boyuan?

Boyuan Hardware si concentra sul settore delle custodie in alluminio e dei telai in alluminio da oltre 20 anni, con circa 10.000 metri quadrati di spazio produttivo, fornendo lavorazione personalizzata di custodie in alluminio.

Dal profilo in alluminio standard da 53,4×27,5 mm all'involucro elettronico finito lavorato a CNC, possiamo lavorare in base alle esigenze del prodotto del cliente.

Se stai cercando un alloggiamento per modulo di controllo dell'alimentatore in alluminio da 53,4×27,5 mm, puoi inviare le dimensioni del PCB, i disegni del prodotto o i modelli 3D.

Possiamo confermare le specifiche, il metodo di lavorazione e il piano di personalizzazione in base alla struttura del prodotto.
