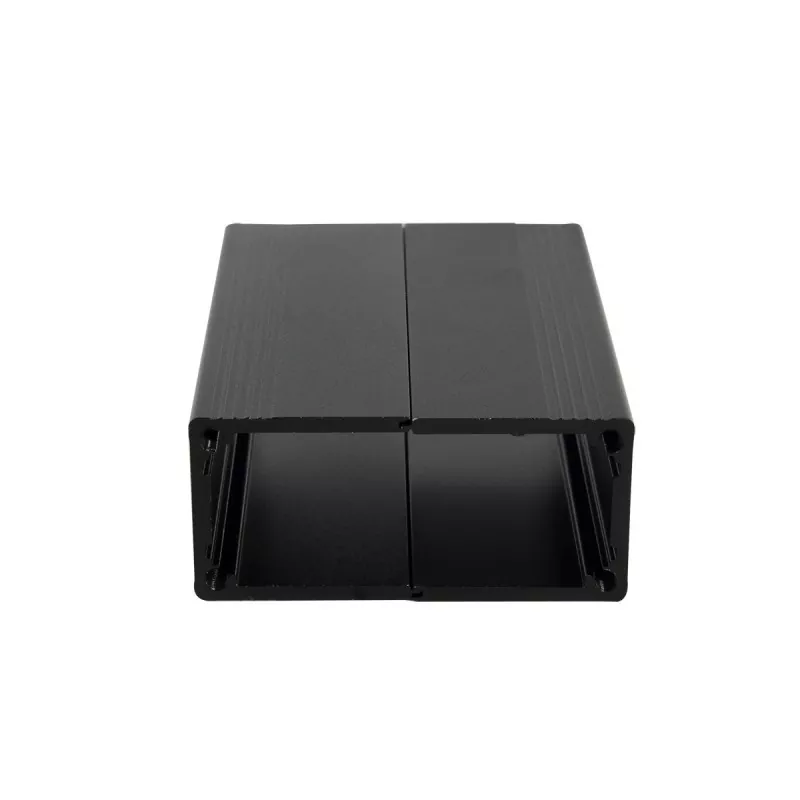

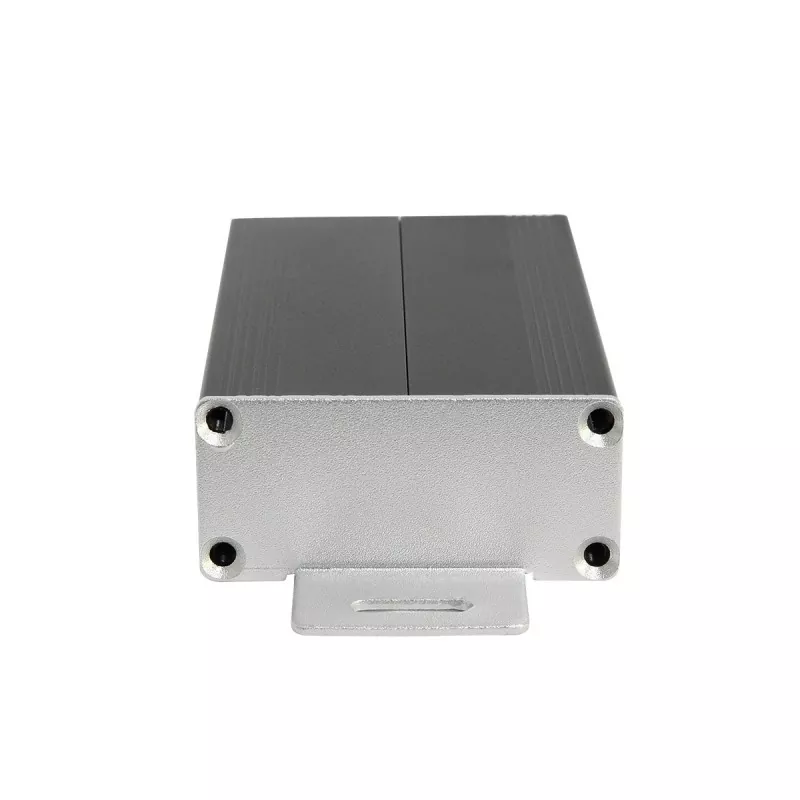

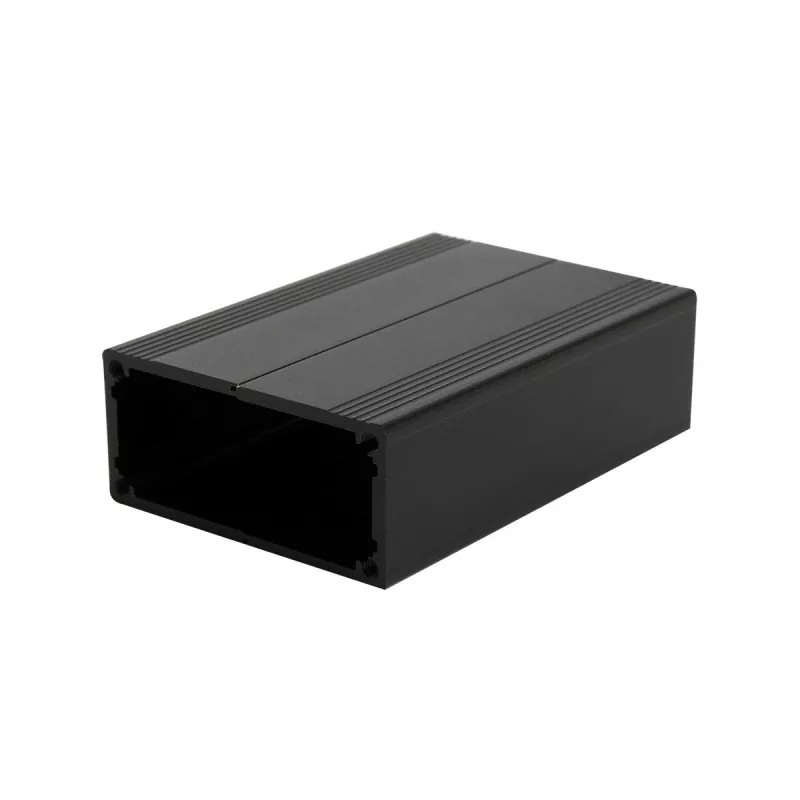

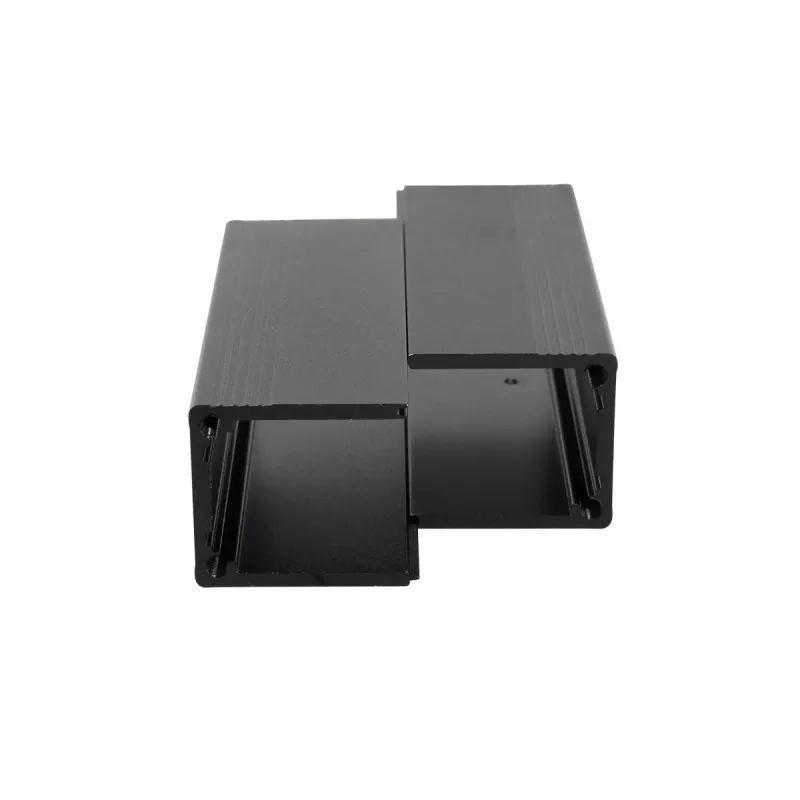

Alloggiamento della custodia per alimentatore in alluminio da 55 × 25 mm

L'alloggiamento per alimentatore in alluminio Boyuan da 55×25 mm è un alloggiamento per dispositivi elettronici ampio e sottile, realizzato con una struttura di estrusione in lega di alluminio, con una sezione trasversale esterna di 55 mm (larghezza) × 25 mm (altezza) e la lunghezza può essere personalizzata arbitrariamente in base ai requisiti effettivi dell'apparecchiatura.

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici. L'interno dell'alloggiamento è progettato con slot per schede di circuiti stampati standard e il PCB può essere inserito e fissato direttamente senza viti aggiuntive, migliorando notevolmente l'efficienza dell'assemblaggio.

Rispetto alle scatole di plastica, le custodie in lega di alluminio hanno una migliore resistenza strutturale e una struttura metallica e possono realizzare strutture personalizzate come interfacce, fori di montaggio, fori filettati e fessure tramite lavorazione CNC.

Vantaggi principali del prodotto

01| Design largo e sottile 55×25 mm

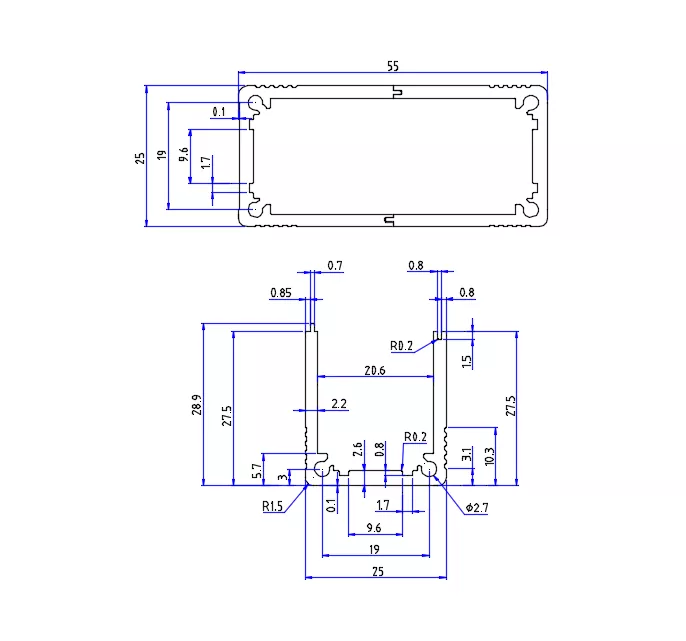

La sezione trasversale da 55 mm di larghezza x 25 mm di altezza offre una soluzione di imballaggio ideale per le apparecchiature elettroniche.

La larghezza di 55 mm è più ampia della specifica comune di 52 mm, in grado di accogliere layout PCB più grandi e supportare più moduli funzionali affiancati e design dell'interfaccia, soddisfacendo i requisiti di layout di ingresso/uscita multicanale; l'altezza di 25 mm mantiene un aspetto sottile del dispositivo fornendo allo stesso tempo ampio spazio per il montaggio dei componenti, accogliendo piccoli trasformatori, condensatori elettrolitici (tipicamente 20-22 mm di altezza), relè e componenti di media altezza, supportando le esigenze di integrazione di sistemi di circuiti relativamente complessi.

02| Struttura in estrusione di alluminio

Il corpo dell'involucro è formato da estrusione di profili in lega di alluminio. La dimensione della sezione trasversale dell'involucro di estrusione di alluminio è fissa, mentre la lunghezza può essere tagliata in base alle effettive esigenze del prodotto. Pertanto, la stessa custodia specifica può adattarsi a PCB e moduli elettronici di diverse lunghezze. Questa struttura è particolarmente adatta per prodotti elettronici che richiedono lo sviluppo in serie.

03| Adatto per il montaggio su PCB

L'involucro elettronico in estrusione di alluminio può essere progettato con corrispondenti slot di montaggio o strutture di supporto in base alla struttura interna, per l'installazione di PCB e altri componenti elettronici. L'interno è dotato di serie di slot per schede di circuito e il PCB può essere inserito e fissato direttamente senza viti aggiuntive.

04| Supporto per la lavorazione personalizzata CNC

Il profilo standard è solo il punto di partenza. Boyuan Hardware può eseguire lavorazioni CNC sulla custodia in alluminio da 55×25 mm secondo i disegni del cliente, tra cui:

• Aperture di interfaccia (USB, RJ45, connettori aeronautici, interfacce BNC, interfacce di alimentazione, interfacce antenna SMA, ecc.)
• Fori per viti e fori di posizionamento
• Fori filettati e fori svasati
• Fessure di dissipazione del calore e fori di ventilazione
• Aperture delle finestre sullo schermo
• Asole per bottoni e fori per interruttori
• Fori di montaggio e fori di montaggio a parete
• Scanalature e gradini
• Smussatura
• Altre strutture personalizzate

05| Lunghezza personalizzabile in base al prodotto

55×25 mm è la specifica della sezione trasversale della custodia e la lunghezza del prodotto può essere tagliata in base alle dimensioni effettive dell'apparecchiatura. La lunghezza lavorabile specifica viene confermata in base ai requisiti del materiale, del trattamento superficiale e del prodotto.

06| Prestazioni efficienti di dissipazione del calore

La lega di alluminio ha un'eccellente conduttività termica. In combinazione con il design wide-body da 55 mm, può aiutare efficacemente i componenti interni a dissipare il calore e prolungare la durata delle apparecchiature.

07| La custodia in metallo combina struttura e aspetto

La lega di alluminio è leggera e ha buone prestazioni strutturali, pur mantenendo una struttura metallica naturale. Attraverso trattamenti superficiali come spazzolatura, sabbiatura e anodizzazione, è possibile ottenere diversi effetti estetici, conferendo alle apparecchiature elettroniche un aspetto del prodotto più professionale.

Specifiche tecniche

Nota: I gradi specifici dei materiali, lo spessore delle pareti, gli intervalli di lunghezza, le tolleranze dimensionali e i colori del trattamento superficiale saranno soggetti ai disegni effettivi del prodotto e ai requisiti dell'ordine.

Per quali prodotti è adatto il contenitore in alluminio da 55×25 mm?

L'alloggiamento del contenitore per alimentatore in alluminio da 55×25 mm appartiene alla categoria dei contenitori sottili in alluminio a corpo largo: la larghezza di 55 mm può ospitare PCB più grandi e più moduli funzionali affiancati; l'altezza di 25 mm mantiene un aspetto sottile fornendo allo stesso tempo uno spazio interno maggiore rispetto alle specifiche sottili. Questa specifica è ampiamente utilizzata in alimentatori, strumenti, misuratori, elettronica, comunicazioni, automazione, sensori, smart card, controllo industriale, macchinari di precisione e altri settori.

1. Moduli di potenza

Il design wide-body di 55×25 mm è molto adatto a vari prodotti di potenza:

• Moduli di alimentazione switching
• Adattatori di alimentazione
• Contenitori per alimentazione di veicoli
• Contenitori per inverter
• Alloggiamenti in alluminio del raddrizzatore
• Moduli convertitori DC-DC
• Moduli caricabatterie
• Alimentatori per comunicazioni
• Alimentatori AC/DC, alimentatori stabilizzati

Perché 55×25mm è adatto per i moduli di potenza? I moduli di potenza solitamente devono ospitare componenti come condensatori elettrolitici (in genere 20-22 mm di altezza), piccoli trasformatori e dissipatori di calore. L'altezza di 25 mm offre ampio spazio di montaggio. La larghezza di 55 mm è maggiore rispetto alla specifica comune di 52 mm, in quanto consente layout PCB più ampi e supporta interfacce di ingresso/uscita multicanale. Il materiale in lega di alluminio aiuta inoltre i dispositivi di alimentazione a dissipare il calore in modo efficiente.

2. Moduli di comunicazione e apparecchiature wireless

Il design wide-body di 55×25 mm è molto adatto a vari prodotti di comunicazione:

• Moduli di comunicazione
• Piattaforme senza fili
• Custodie GPS/GPRS
• Moduli di conversione del segnale
• Contenitori per amplificatori di segnale
• Terminali della piattaforma wireless
• Moduli di trasmissione dati
• Server video
• Router, ricevitori wireless
• Contenitori per moduli RF

Perché 55×25mm è adatto per i moduli di comunicazione? I moduli di comunicazione in genere necessitano di un layout PCB più ampio per ospitare circuiti RF, interfacce antenna (SMA), interfacce di alimentazione, interfacce dati e altri moduli funzionali. La larghezza di 55 mm è più ampia della specifica comune di 52 mm e può ospitare più interfacce di antenna e interfacce di comunicazione affiancate.

3. Strumenti di misura e apparecchiature di prova

• Custodie per strumenti e misuratori
• Strumenti di acquisizione dati
• Involucri del generatore di segnale
• Analizzatori di potenza
• Apparecchiature di prova
• Strumenti di misura di precisione
• Moduli oscilloscopio

4. Moduli di controllo e automazione industriale

• Controllori industriali
• Moduli controllore logico programmabile (PLC).
• Moduli di controllo del movimento
• Moduli di azionamento del motore
• Moduli di espansione I/O
• Apparecchiature di controllo dell'automazione
• Moduli di supporto dello chassis di controllo industriale

5. Scatole schermanti e applicazioni anti-interferenza

La custodia in alluminio da 55×25 mm può fungere da buona soluzione di schermatura elettromagnetica:

• Scatole di schermatura elettronica
• Involucri di dispositivi antidisturbo
• Schermatura dei moduli ad alta frequenza
• Scatole di protezione dei circuiti di precisione

Il materiale stesso in lega di alluminio ha buone prestazioni di schermatura elettromagnetica, prevenendo efficacemente le interferenze elettromagnetiche.

6. Sensori e dispositivi intelligenti

• Moduli sensore
• Terminali di acquisizione dati
• Dispositivi con smartcard
• Terminali IoT

7. Attrezzature mediche e di prova

• Contenitori per apparecchiature mediche
• Moduli di prova
• Moduli apparecchiature di monitoraggio
• Strumenti medici portatili

8. Diffusione sonora e apparecchiature audio

• Apparecchiature per sistemi di diffusione sonora
• Circuiti amplificatori
• Apparecchiature audio

Cosa può essere personalizzato?

Trattamento superficiale

Anodizzazione

L'anodizzazione è uno dei metodi di trattamento superficiale comunemente utilizzati per gli involucri in alluminio. Può modificare l'aspetto e le proprietà superficiali della superficie dell'alluminio e ottenere diversi effetti cromatici.

Sabbiatura

La sabbiatura può formare una struttura opaca uniforme sulla superficie dell'alluminio, adatta per apparecchiature elettroniche industriali e custodie per strumenti.

Spazzolatura

La spazzolatura può formare strutture metalliche regolari, consentendo al prodotto di mantenere un'evidente struttura metallica in lega di alluminio.

Incisione laser

Sulla superficie della custodia in alluminio da 55×25 mm è possibile lavorare quanto segue:

• Logo
• Modello del prodotto
• Identificazione dell'interfaccia
• Numero del prodotto
• Testo e modelli

Stampa serigrafica

Adatto per la lavorazione di loghi multicolori, testo e identificazione di funzioni.

Lavorazione personalizzata di custodie in alluminio professionali

Non solo produciamo custodie standard in alluminio, ma possiamo anche personalizzarle in base alle strutture del prodotto del cliente.

I clienti devono solo fornire:

Disegni 2D/modelli 3D/campioni fisici/dimensioni del prodotto

Possiamo quindi eseguire la valutazione della lavorazione in base ai requisiti effettivi del prodotto.

La lavorazione CNC soddisfa requisiti non standard

Per i prodotti che non possono essere soddisfatti direttamente dal profilo standard 55×25mm, la personalizzazione può essere ottenuta attraverso successive lavorazioni CNC.

Per esempio:

Aperture di interfaccia + finestre dello schermo + fori di montaggio + fori filettati + fessure di dissipazione del calore + scanalature + gradini + logo

Tutto può essere lavorato secondo i disegni del cliente.

Guida alla selezione dei prodotti

Se la larghezza del tuo PCB è vicina a 55 mm

55×25 mm è la scelta ideale: la larghezza di 55 mm fornisce uno spazio di routing PCB più ampio e un layout di interfaccia più affiancato ed è 3 mm più larga rispetto alla specifica comune da 52 mm.

Se il tuo dispositivo contiene componenti di media altezza

L'altezza di 25 mm può ospitare piccoli trasformatori, condensatori elettrolitici (20-22 mm), relè e componenti di media altezza, adatti per apparecchiature elettroniche che richiedono un certo spazio verticale interno.

Se il tuo dispositivo ha bisogno di un aspetto sottile

L'altezza di 25 mm mantiene un aspetto sottile fornendo allo stesso tempo uno spazio interno maggiore rispetto alle specifiche da 15-22 mm, bilanciando estetica e completezza funzionale.

Se hai bisogno di compatibilità con più interfacce

La larghezza di 55 mm supporta il layout affiancato di più interfacce come RJ45, connettori aeronautici, interfacce per antenne BNC, USB e SMA, adatte per apparecchiature di comunicazione e misurazione che richiedono interfacce ricche.

Se il tuo dispositivo necessita di una buona dissipazione del calore

L'involucro in lega di alluminio ha un'eccellente conduttività termica. In combinazione con il design wide-body da 55 mm, può aiutare efficacemente i componenti interni a dissipare il calore.

Se le lunghezze del PCB differiscono

Il profilo può essere tagliato in base alla lunghezza del prodotto e la stessa specifica di sezione trasversale può adattarsi a prodotti di diverse lunghezze.

Spettacolo laboratorio

Domande frequenti

1. Per quali prodotti è adatto il contenitore in alluminio da 55×25 mm?

55×25 mm appartiene alla categoria dei contenitori sottili in alluminio a corpo largo, adatti per moduli di potenza, moduli di comunicazione, piattaforme wireless, strumenti e misuratori, apparecchiature di acquisizione dati, controller industriali, scatole di schermatura, amplificatori di segnale, contenitori di alimentazione per veicoli, server video, ecc. La larghezza di 55 mm offre ampio spazio per il layout del PCB e l'altezza di 25 mm può ospitare componenti di media altezza pur mantenendo un aspetto sottile.

2. La lunghezza della custodia è 55×25 mm?

N. 55×25 mm si riferisce alla dimensione della sezione trasversale dell'involucro (larghezza × altezza). La lunghezza dell'alloggiamento dell'involucro dell'alimentatore in alluminio da 55×25 mm può essere tagliata in base all'attrezzatura effettiva e alla lunghezza del PCB.

3. È possibile personalizzare la lunghezza della custodia in alluminio da 55×25 mm?

SÌ. La lunghezza dell'involucro in estrusione di alluminio può essere tagliata in base ai requisiti del prodotto. La lunghezza specifica deve essere confermata in combinazione con il materiale, il trattamento superficiale e la struttura del prodotto.

4. L'altezza di 25 mm può ospitare condensatori elettrolitici?

SÌ. I comuni condensatori elettrolitici sono generalmente alti 20-22 mm e l'altezza interna di 25 mm può accoglierli completamente. È necessaria una conferma specifica in base alle dimensioni del componente.

5. Qual è la differenza tra larghezza 55 mm e larghezza 52 mm?

55 mm è 3 mm più largo rispetto alla specifica comune da 52 mm, in grado di ospitare PCB più grandi o più layout di interfaccia affiancati, particolarmente adatto per apparecchiature che richiedono PCB più ampi o interfacce di ingresso/uscita multicanale.

6. È possibile realizzare fori per la dissipazione del calore sulla custodia in alluminio?

SÌ. Boyuan Hardware può realizzare fessure di dissipazione del calore, fori di ventilazione e altre strutture di dissipazione del calore in base ai disegni del cliente per aiutare le apparecchiature a dissipare il calore.

7. È possibile lavorare le interfacce antenna SMA?

La lavorazione CNC può essere eseguita sulle posizioni dell'interfaccia corrispondenti secondo i disegni del cliente. La larghezza di 55 mm può ospitare la disposizione affiancata di più interfacce. Se è specificamente adatto alla lavorazione deve essere confermato in base alle dimensioni dell'interfaccia e alla struttura dell'involucro.

8. È possibile installare un PCB?

SÌ. L'involucro in alluminio da 55×25 mm è dotato di serie di slot per schede di circuiti interni e il PCB può essere inserito e fissato direttamente senza viti aggiuntive. Le strutture di montaggio corrispondenti possono anche essere progettate in base alle dimensioni del PCB e al metodo di montaggio.

9. È possibile personalizzare le piastre terminali?

SÌ. Le dimensioni, le posizioni dei fori e la struttura delle piastre terminali possono essere lavorate in base ai requisiti del prodotto.

10. È possibile realizzare un logo?

SÌ. I metodi di lavorazione del logo come l'incisione laser o la stampa serigrafica possono essere selezionati in base ai requisiti del prodotto.

11. È possibile selezionare colori diversi?

SÌ. L'involucro in alluminio può ottenere diversi effetti estetici attraverso processi come l'anodizzazione e il colore può essere personalizzato arbitrariamente in base alle esigenze del cliente.

12. Cosa succede se 55×25mm non è adatto al mio PCB?

Puoi inviarci le dimensioni del PCB, la struttura del prodotto o il modello 3D. Boyuan Hardware può aiutare a confermare se la specifica 55×25 mm è adatta in base alle dimensioni effettive e può anche scegliere altre specifiche del profilo in alluminio o eseguire lavorazioni personalizzate.
