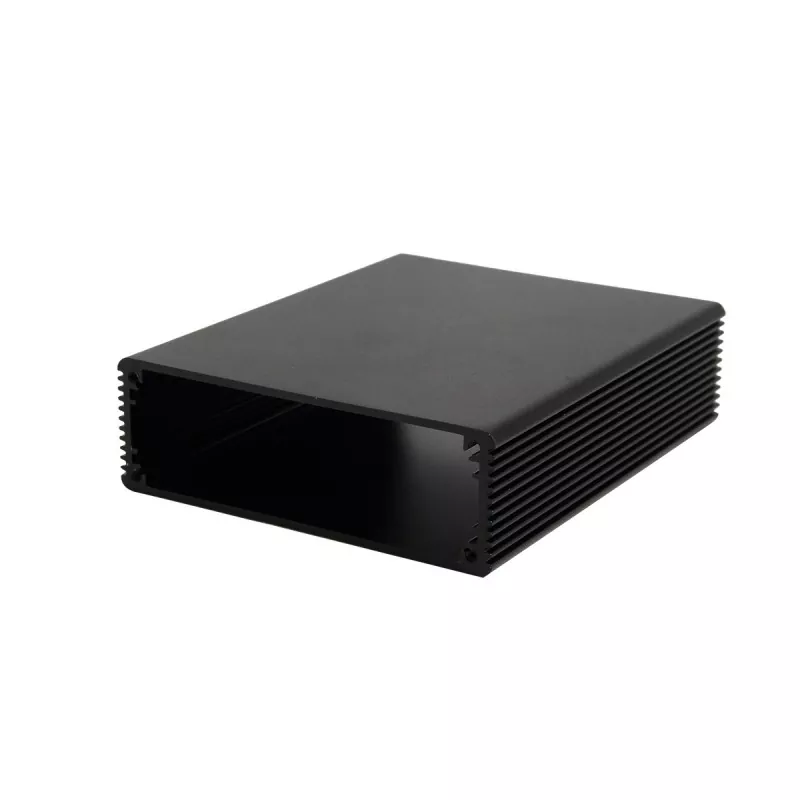

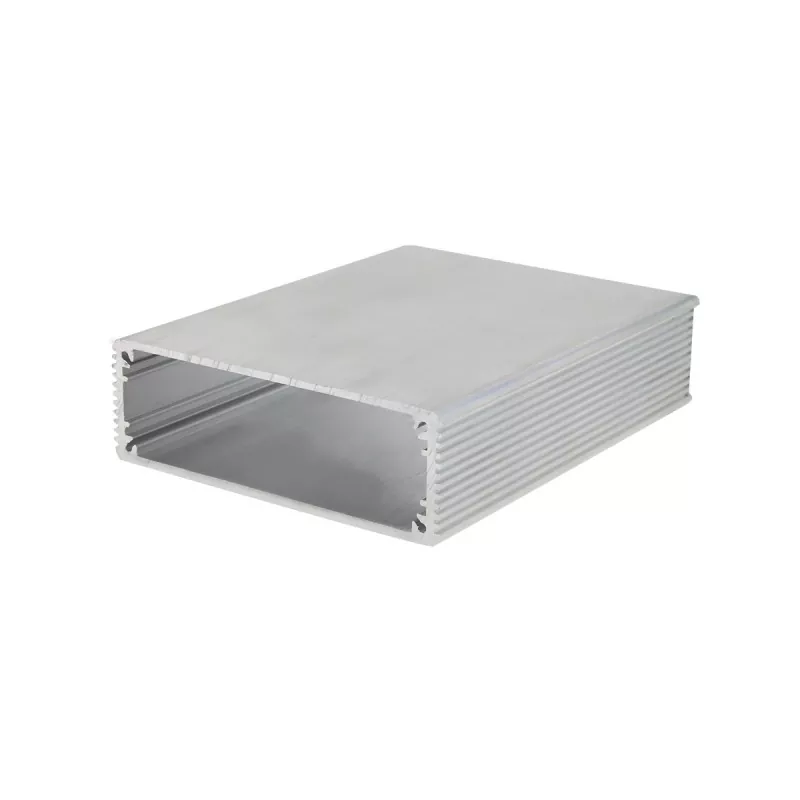

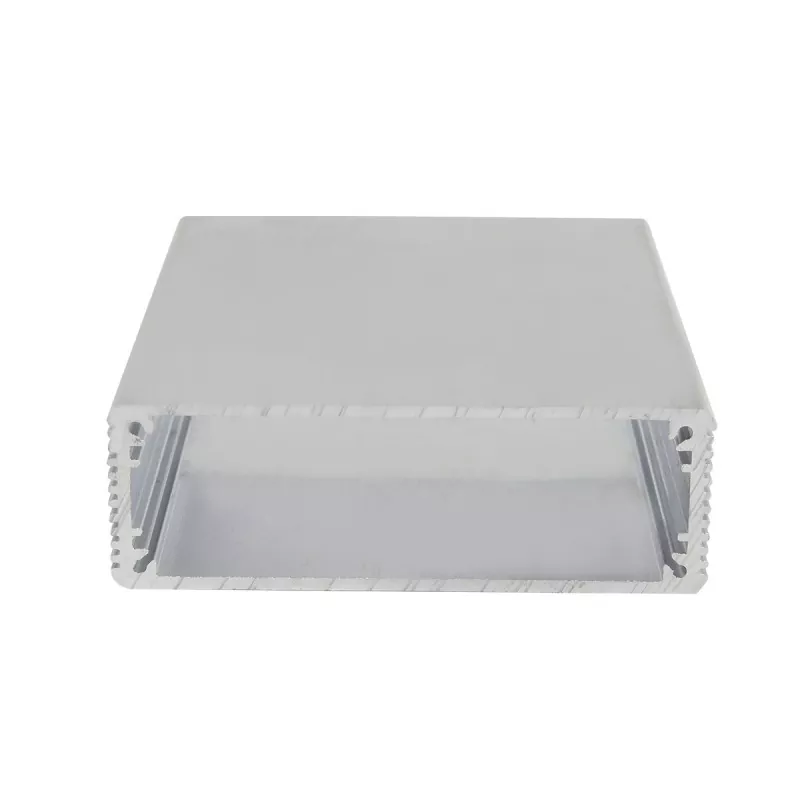

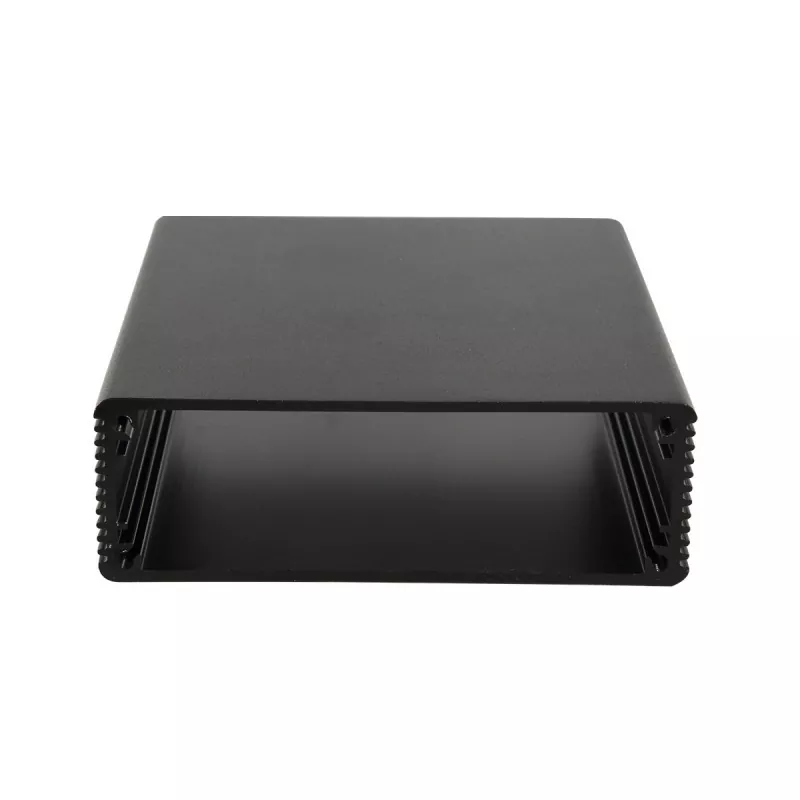

Custodia in alluminio da 82×27 mm per modulo di comunicazione e controllo elettronico

La larghezza di 82 mm offre ampio spazio laterale per PCB, connettori e componenti elettronici, mentre l'altezza di 27 mm garantisce una struttura compatta e a basso profilo. Di conseguenza, questo alloggiamento è particolarmente adatto per moduli elettronici che richiedono un ampio layout laterale del PCB ma non contengono componenti ingombranti e alti. L'alloggiamento in alluminio da 82×27 mm per modulo di comunicazione e controllo elettronico viene utilizzato principalmente per moduli di comunicazione, moduli di interfaccia elettronici, moduli di conversione del segnale, moduli di acquisizione dati e moduli di controllo industriale su piccola scala.

Vantaggi principali

1. Ampio spazio di disposizione laterale

La larghezza di 82 mm è adatta a prodotti elettronici che richiedono un'ampia area di montaggio su PCB e facilita il posizionamento di connettori, morsettiere e altre interfacce esterne alle estremità dell'alloggiamento.

Per i moduli con numerose interfacce, l'ampia sezione trasversale consente una disposizione flessibile delle interfacce.

2. Adatto per dispositivi elettronici sottili

L'altezza di 27 mm aiuta a ridurre al minimo lo spessore complessivo del dispositivo offrendo allo stesso tempo più spazio interno rispetto alle specifiche ultrasottili.

Questa struttura può ospitare PCB standard e componenti di dimensioni moderate, rendendola ideale per dispositivi di comunicazione e controllo con vincoli di spessore specifici.

3. PCB integrato e montaggio dell'interfaccia

Il corpo del profilo in alluminio può essere lavorato per adattarsi alle dimensioni del PCB e alla lunghezza del dispositivo, con ritagli per interfacce, fori di montaggio e fori filettati personalizzati in base alla struttura specifica del prodotto.

Ciò consente l'integrazione di PCB, connettori, terminali, indicatori luminosi e altri componenti in un unico alloggiamento compatto in alluminio.

4. Adattabile a varie lunghezze dei moduli

L'utilizzo di un profilo in alluminio come struttura principale consente il taglio alla lunghezza richiesta; combinato con piastre terminali e dispositivi di fissaggio, forma un involucro completo adatto a PCB e moduli elettronici di varie lunghezze.

Prodotti applicabili e aree di applicazione

Moduli di comunicazione

Il profilo da 82×27 mm è particolarmente adatto per moduli elettronici di comunicazione che richiedono ampio spazio per il layout del PCB pur avendo vincoli sullo spessore del dispositivo.

I prodotti applicabili includono:

• Moduli di interfaccia di comunicazione
• Moduli di comunicazione dati
• Moduli di conversione della comunicazione
• Moduli di interfaccia di segnale
• Moduli di comunicazione integrati

Questi prodotti in genere richiedono l'installazione di PCB, interfacce di comunicazione, connettori e componenti indicatori in uno spazio limitato; le dimensioni 82×27mm bilanciano lo spazio di disposizione laterale con lo spessore complessivo.

Moduli elettronici di interfaccia e conversione del segnale

Per i moduli elettronici che richiedono più interfacce o conversione del segnale, la larghezza di 82 mm offre ampio spazio per il layout dell'interfaccia, mentre l'altezza di 27 mm mantiene una struttura compatta del dispositivo.

I prodotti applicabili includono:

• Moduli di conversione dell'interfaccia
• Moduli di conversione del segnale
• Moduli di interfaccia dati
• Moduli di interfaccia di comunicazione industriale
• Moduli di elaborazione del segnale

Moduli di acquisizione dati

I moduli di acquisizione dati richiedono in genere l'installazione di PCB, terminali, connettori e relativi componenti elettronici. Il profilo 82×27mm è adatto per dispositivi di acquisizione dati che presentano una disposizione laterale importante ma hanno un'altezza limitata per i componenti interni.

I prodotti applicabili includono:

• Moduli di acquisizione dati
• Moduli di elaborazione dati su piccola scala
• Moduli di interfaccia dati del sensore
• Dispositivi di acquisizione dati industriali

Piccoli moduli di controllo elettronico industriale

Per i piccoli moduli elettronici progettati per l'installazione all'interno di apparecchiature industriali o sistemi di controllo, il profilo 82×27 mm funge da soluzione ideale per l'alloggiamento sottile in alluminio.

I prodotti applicabili includono:

• Piccoli moduli di controllo
• I/O interface modules
• Moduli di controllo elettronici
• Moduli industriali di elaborazione del segnale
• Embedded control devices

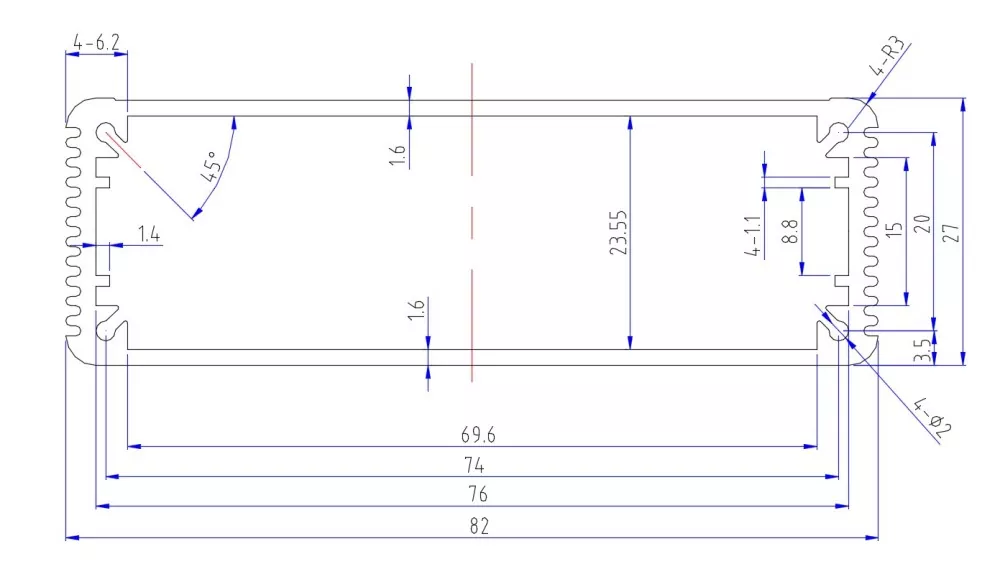

Specifiche tecniche

Il grado effettivo della lega di alluminio, lo spessore della parete del profilo, le dimensioni interne, la lunghezza del prodotto e le tolleranze di lavorazione devono essere confermati in base al profilo specifico e ai disegni del prodotto.

Servizi di lavorazione personalizzata

Capacità di produzione

Boyuan ha oltre 20 anni di esperienza nel settore degli alloggiamenti e dei telai in alluminio, gestisce uno stabilimento di circa 10.000 metri quadrati e possiede circa 300 set di stampi standard (aperti). La maggior parte dei processi di produzione di questi alloggiamenti in alluminio vengono eseguiti internamente, compreso il taglio dei profili in alluminio, la lavorazione CNC, la foratura, la maschiatura, il trattamento superficiale, l'incisione laser, la serigrafia, l'ispezione e l'assemblaggio.

La fabbrica utilizza principalmente la lavorazione CNC a 3 assi. Sulla base dei disegni del cliente, possiamo realizzare ritagli per interfacce, fori di montaggio, fori filettati e altre caratteristiche strutturali non standard. Alcuni processi di trattamento superficiale, come l'anodizzazione, sono esternalizzati in base a specifici requisiti di prodotto.

Tipi di prodotto non adatti

Poiché il profilo da 27 mm presenta una sezione trasversale ridotta, è necessaria un'attenta selezione per i prodotti con requisiti di altezza interna significativi.

Si consiglia di verificare la disponibilità di spazio interno per le seguenti tipologie di componenti prima della selezione:

• Moduli di potenza alti
• Grandi trasformatori
• Relè alti
• PCB verticali multistrato
• Connettori alti
• Componenti elettronici che richiedono notevole spazio interno

Se il vincolo principale è l'altezza interna anziché la larghezza del PCB, è necessario selezionare un alloggiamento in alluminio con un profilo più alto in base alle dimensioni effettive del componente.

Supporto per campioni e approvvigionamenti

Prima della produzione in serie dell'alloggiamento in alluminio da 82×27 mm per il modulo di comunicazione e controllo elettronico, possiamo finalizzare la struttura dell'alloggiamento, le dimensioni di lavorazione e le posizioni dell'interfaccia in base alle esigenze specifiche del prodotto.

Si consiglia di fornire le seguenti informazioni al momento della richiesta:

• Requisiti relativi alle dimensioni del prodotto
• Lunghezza dell'alloggiamento richiesta
• Dimensioni del PCB e posizioni di montaggio
• Tipi e posizioni delle interfacce che richiedono lavorazione
• Specifiche del foro di montaggio e del foro filettato
• Trattamento superficiale e preferenze di colore
• Requisiti di logo e marcatura
• Quantità stimata dell'ordine
• Disegni 2D o modelli 3D (se disponibili)

Se i disegni completi non sono ancora disponibili, puoi fornire le dimensioni del prodotto, le dimensioni del PCB e i requisiti di montaggio per aiutarci a determinare il piano di lavorazione appropriato.

Spettacolo laboratorio

Domande frequenti

D: Per quali prodotti è adatto l'alloggiamento in alluminio da 82×27 mm per il modulo di comunicazione e controllo elettronico?

R: È adatto principalmente per moduli di comunicazione sottili, moduli di interfaccia elettronici, moduli di conversione del segnale, moduli di acquisizione dati e moduli di controllo elettronico industriale compatti.

D: L'alloggiamento da 82×27 mm è adatto per l'installazione su PCB?

R: Sì. La larghezza di 82 mm offre ampio spazio per il layout laterale del PCB; tuttavia, le dimensioni specifiche del PCB che possono essere ospitate devono essere confermate rispetto alle dimensioni interne effettive del profilo.

D: È possibile personalizzare la lunghezza della custodia in alluminio da 82×27 mm?

R: Sì. La custodia può essere tagliata a misura e lavorata in base alle dimensioni del PCB, dei componenti elettronici interni e del dispositivo finale.

D: È possibile realizzare aperture per interfacce di comunicazione e connettori?

R: Sì. Caratteristiche quali interfacce di comunicazione, connettori, terminali, fori di montaggio e fori filettati possono essere lavorati secondo i disegni del prodotto.

D: È possibile applicare i loghi?

R: Sì. Loghi e marchi di prodotto possono essere applicati mediante incisione laser o serigrafia, a seconda dei requisiti del prodotto.
